三自由度SCARA机械臂结构设计方案

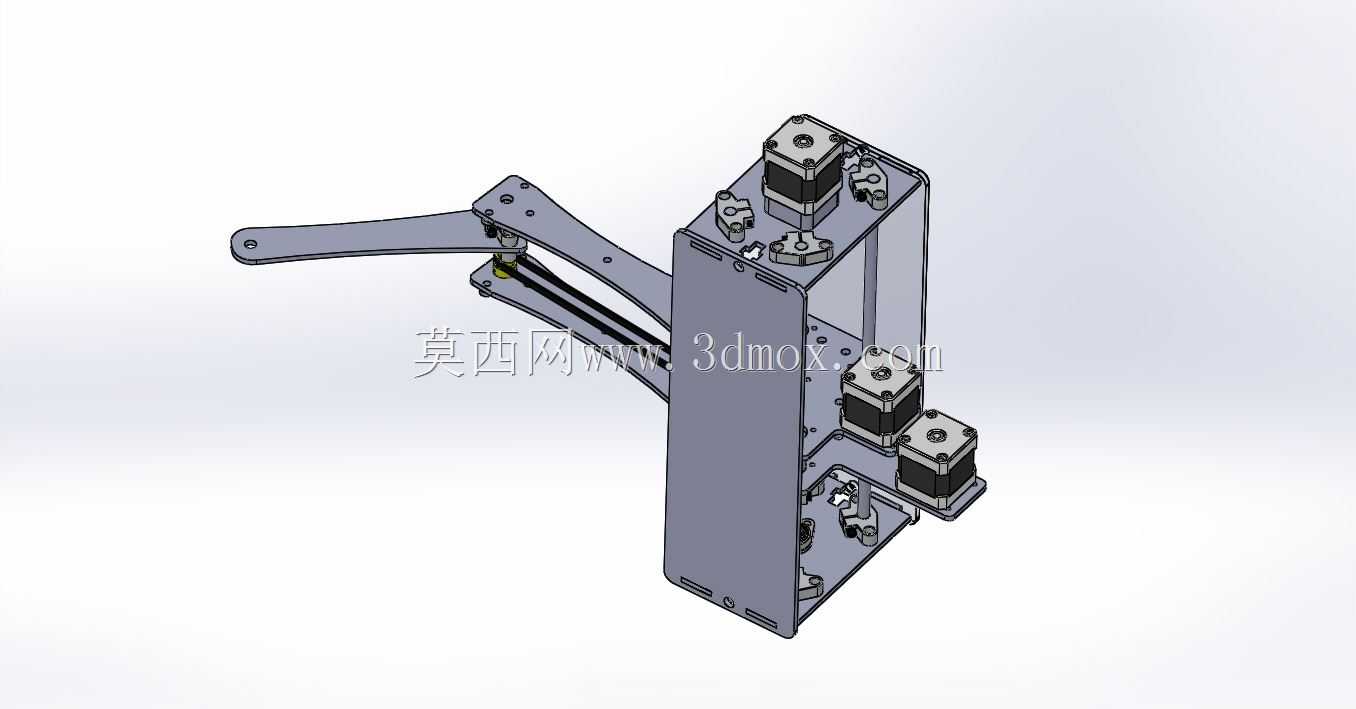

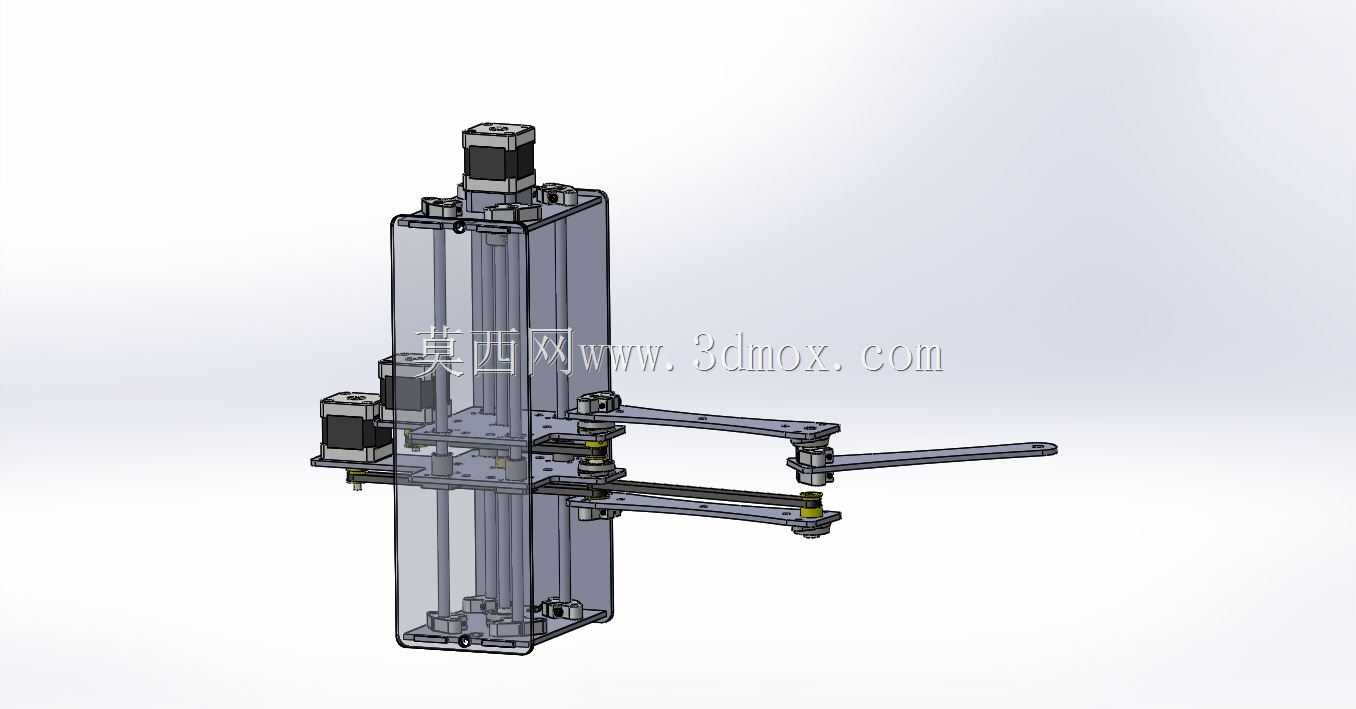

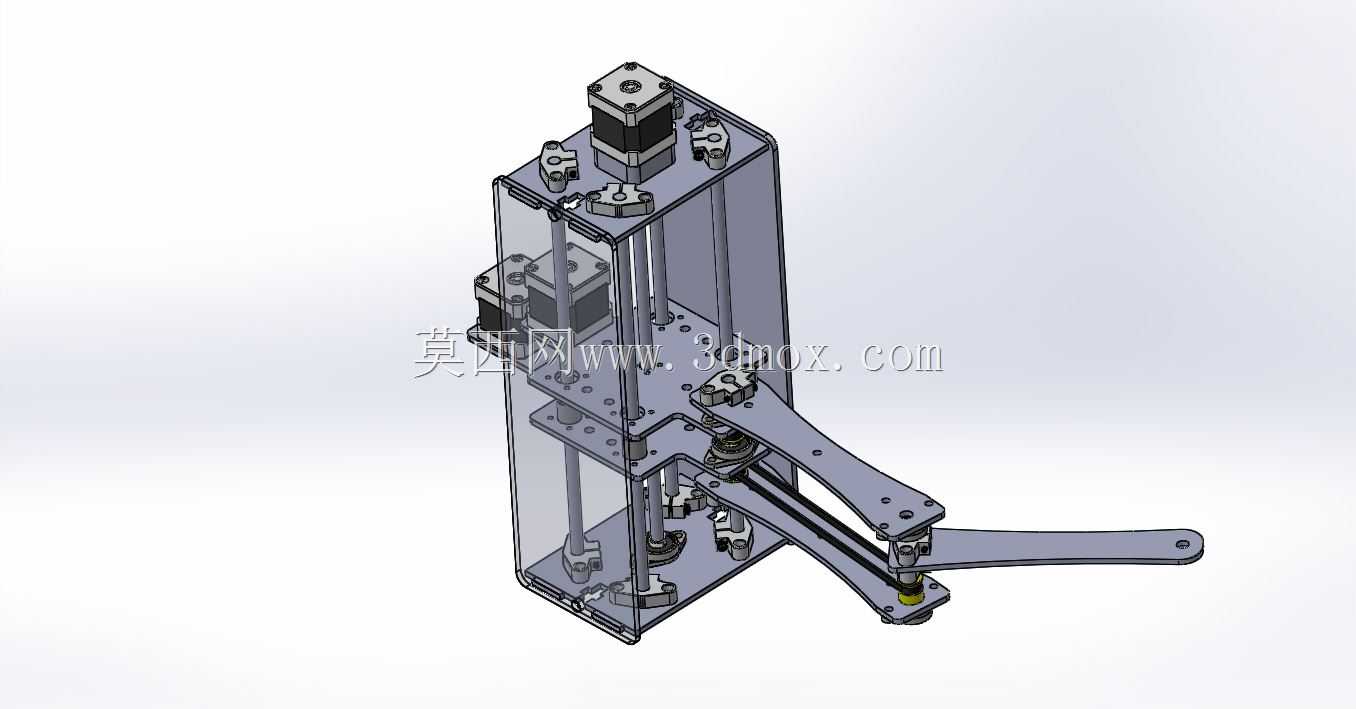

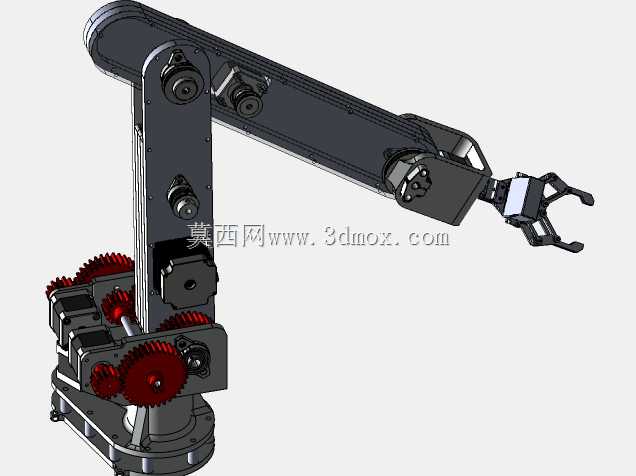

　　这款三轴SCARA构型机械臂，主要面向3C电子组装、小零件上下料、轻量点胶涂覆、精密插件等平面作业场景，这类场景普遍要求作业机构在XY平面具备高定位精度、快响应速度，同时Z向具备稳定的垂直升降能力，适配流水线工位紧凑的安装空间。从结构布局来看，整机采用立式基座集成设计，将驱动电机、传动导杆、限位组件全部整合在立式箱型基座内部，既减少了外部走线的干涉风险，也压缩了整机的占地安装边界，基座底部预留标准安装孔位，可直接固定在铝型材工作台面或者设备机架上，不需要额外设计复杂的转接安装板。大臂与小臂采用串联关节铰接结构，关节处配置高精度深沟球轴承作为回转支撑，配合同步带传动实现两个回转自由度的动力传递，传动间隙控制在极小范围，

　　能保证重复定位精度满足精密装配的要求，臂展长度覆盖常规流水线工位的作业半径，可在扇形工作区间内完成任意点位的到达，末端预留标准执行器安装接口，可根据实际工况更换夹爪、吸嘴、点胶头等不同末端工具。Z向运动单元采用直线导轨搭配滚珠丝杠的传动结构，由独立伺服电机驱动，实现垂直方向的升降动作，行程覆盖常规工件的取放高度差，导轨副的预紧设计可消除Z向运动的侧隙，保证升降过程的平稳性，避免末端作业时出现抖动偏移。设计过程中优先考虑了传动链路的简化，将大部分动力元件布置在固定基座端，有效降低了运动臂的负载惯量，提升了关节运动的响应速度，同时各运动关节处都预留了限位开关与硬限位挡块的安装位置，可在调试与运行过程中避免超程碰撞。

　　整机的管线全部通过基座内部与臂体内部的走线槽布置，外部无拖链外漏的情况，既减少了管线磨损的风险，也让整体外观更整洁，适配洁净车间的使用要求。结构件的材质选择上，运动臂部分采用高强度铝合金加工，在保证结构刚性的前提下尽可能降低运动部件重量，基座部分采用钣金折弯拼接结构，兼顾成本与结构稳定性，所有铰接孔位都设计了公差配合要求，保证装配后关节的回转同轴度，减少运行过程中的卡滞与磨损。
