三伺服控制桌面书写执行机构设计

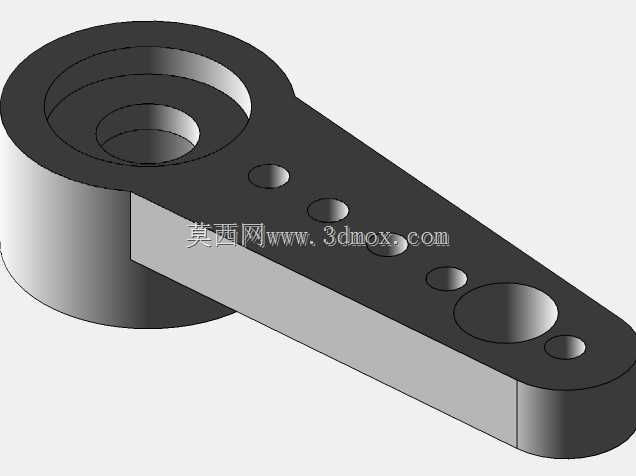

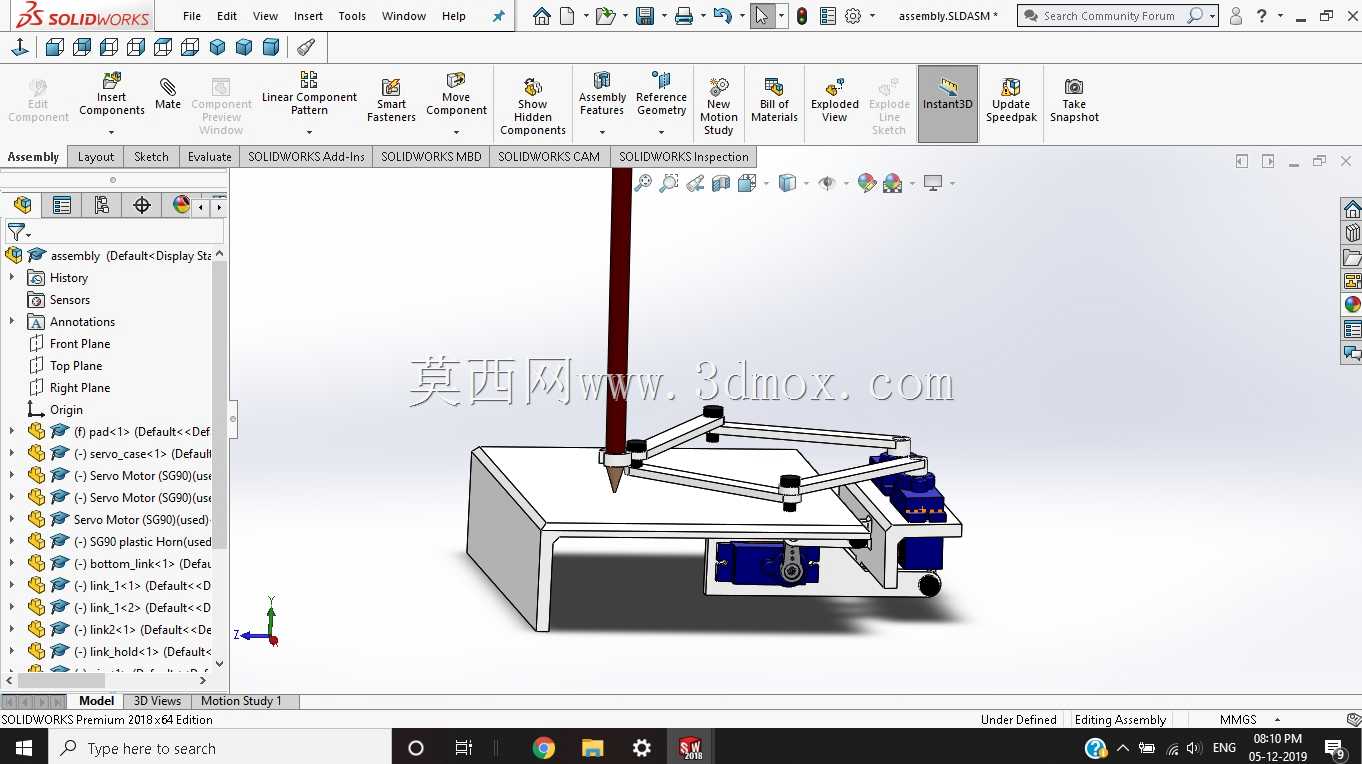

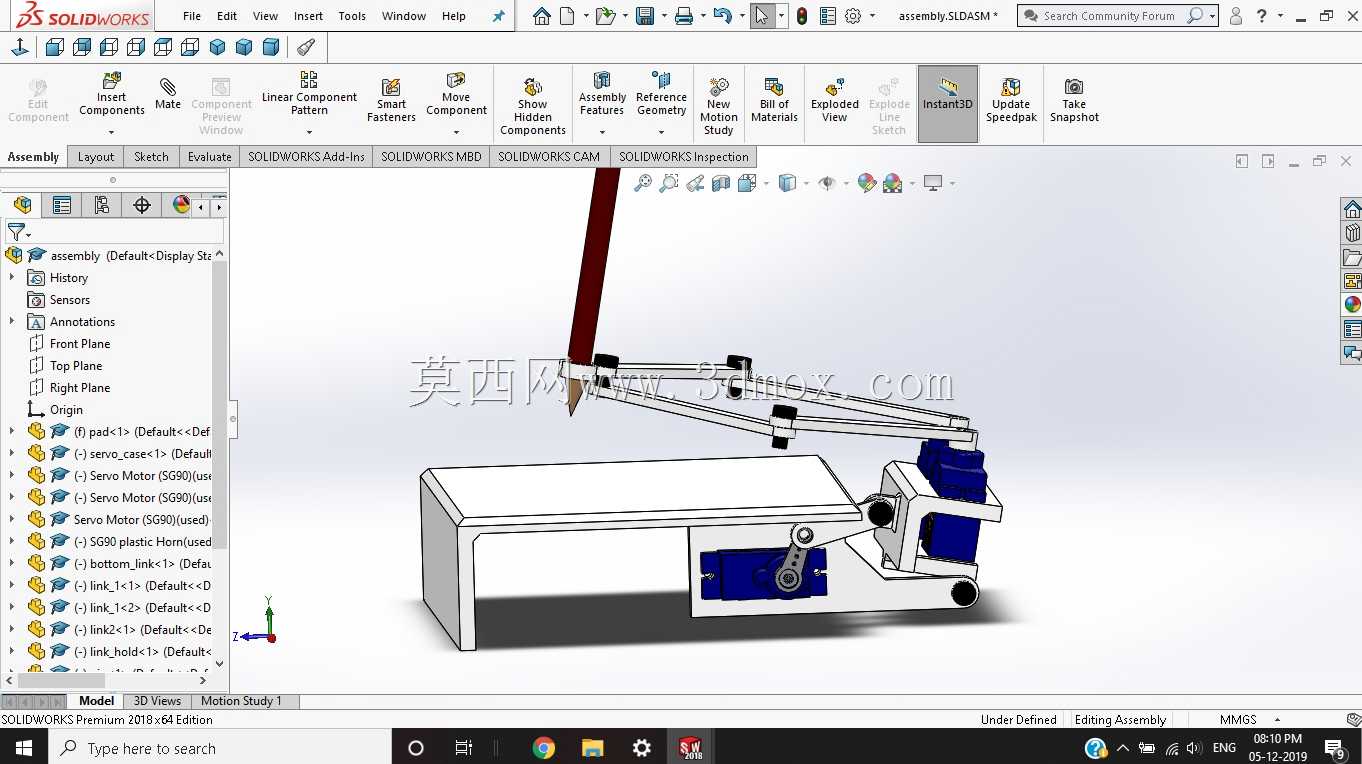

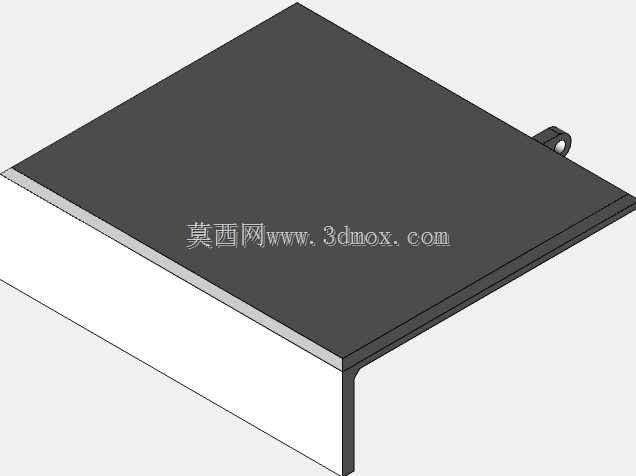

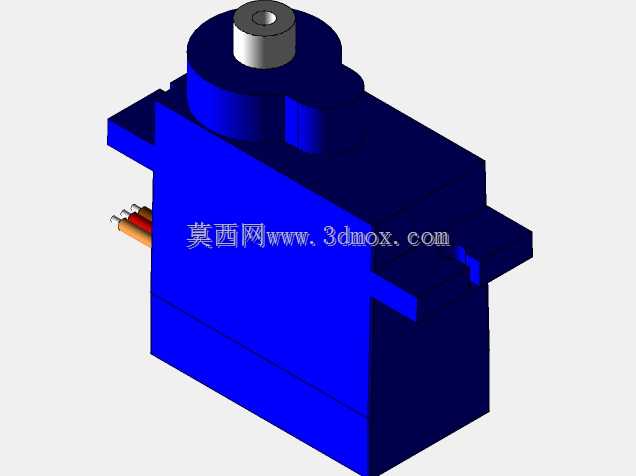

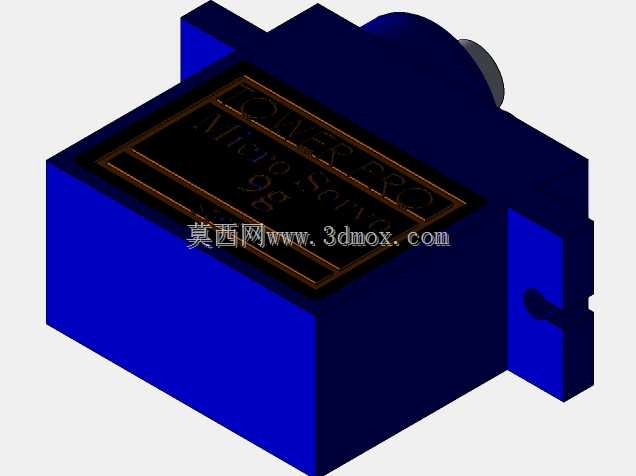

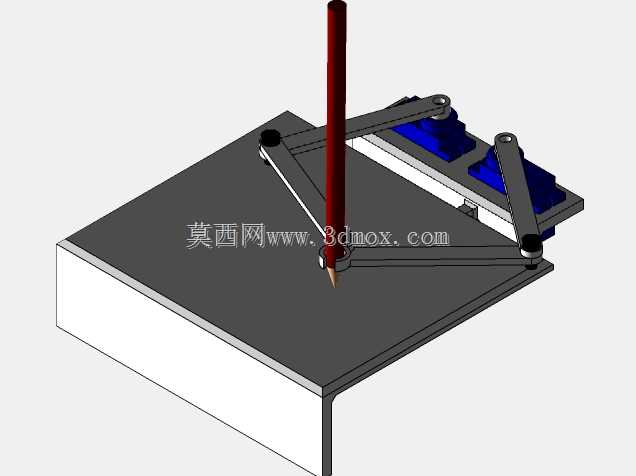

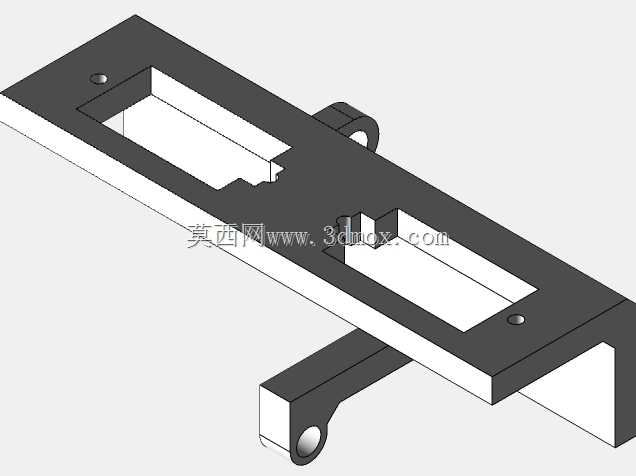

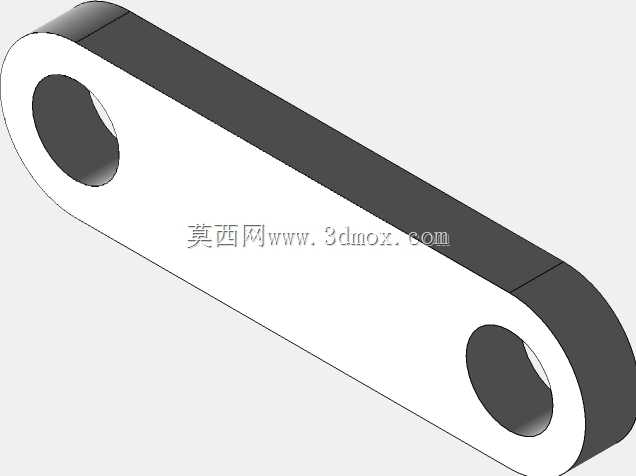

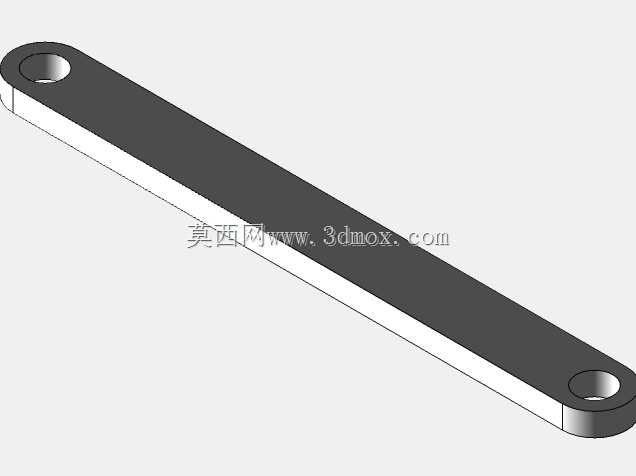

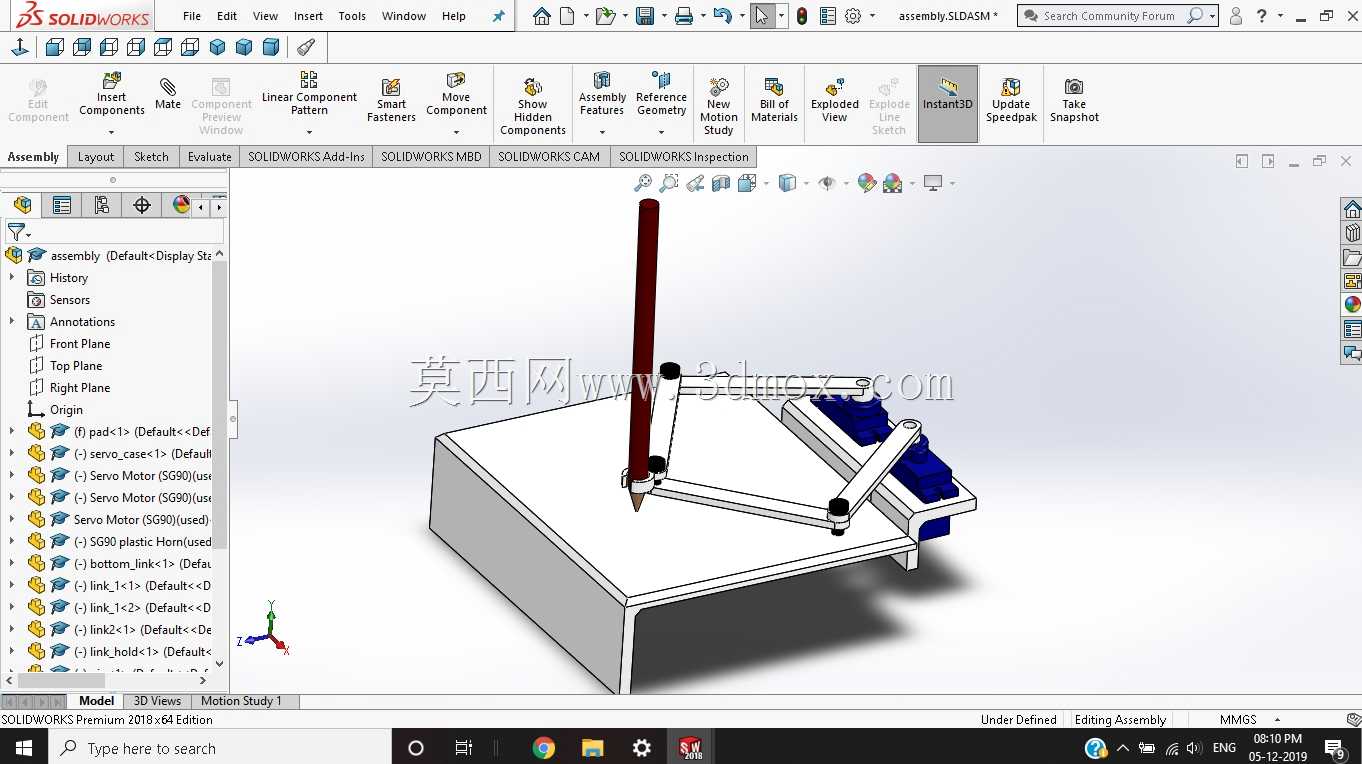

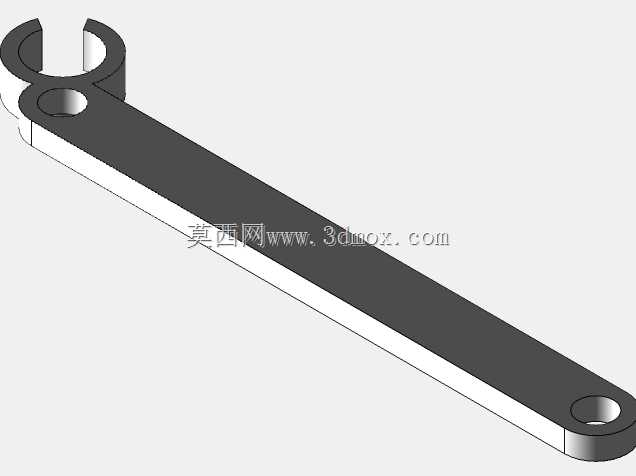

这款桌面书写执行机构，核心采用三台sg90伺服电机作为动力输出，其中两台布置于基座侧部，通过平面连杆机构耦合输出平面运动轨迹，对应书写平面的x、y坐标定位，第三台伺服集成于末端执行笔座位置，负责书写笔的抬升与下压动作，实现笔迹的起止控制。从应用场景来看，这类小型书写机构可适配桌面级文创产品定制、教学演示实验、小型标识批量书写等场景，相比大型工业书写设备，其占用空间极小，可直接放置于常规办公桌面使用，无需额外定制安装机架。设计过程中优先考虑了运动解耦的简易性，平面连杆部分采用双摇杆串联结构，将两台伺服的旋转运动转化为末端笔座的平面二维运动，连杆铰接处均采用标准小规格销轴配合，减少运动过程中的虚位，保证书写轨迹的精度；抬笔机构直接驱动笔夹做垂直方向的小行程往复，行程控制在3mm以内，既可以保证笔尖脱离书写面避免拖墨，又能减少动作耗时提升书写效率。安装边界方面，整体基座采用U型槽式结构，底部平整可直接通过双面胶或小型压块固定在桌面，整体外轮廓尺寸控制在150mm*120mm*180mm范围内，不会占用过多桌面操作空间，供电仅需常规5V直流电源即可驱动，适配常规单片机控制板的IO口输出，无需额外配置大功率驱动模块。从功能特性来看，该机构可适配常规直径的铅笔、中性笔等书写工具，笔夹采用弹性开口设计，更换书写工具时无需额外工具即可快速拆装；连杆的运动范围经过限位校核，在有效书写区域内不会出现机构死点，书写平面的有效作业范围覆盖100mm*100mm的方形区域，可满足常规便签、小卡片的书写需求。设计阶段对连杆的长度参数做了反复迭代，通过SolidWorks的运动仿真模块校核了各铰接点的运动轨迹，避免运动过程中连杆与基座、伺服本体发生干涉，同时将各运动部件的重量做了轻量化处理，连杆部分采用薄壁塑料件结构，降低伺服的负载扭矩，保证sg90这类微型伺服即可驱动整套机构平稳运行，无需选用更大扭矩的伺服产品，有效控制了整体的制造成本与运行噪音。
