Pololu20Dx44L直流行星减速电机

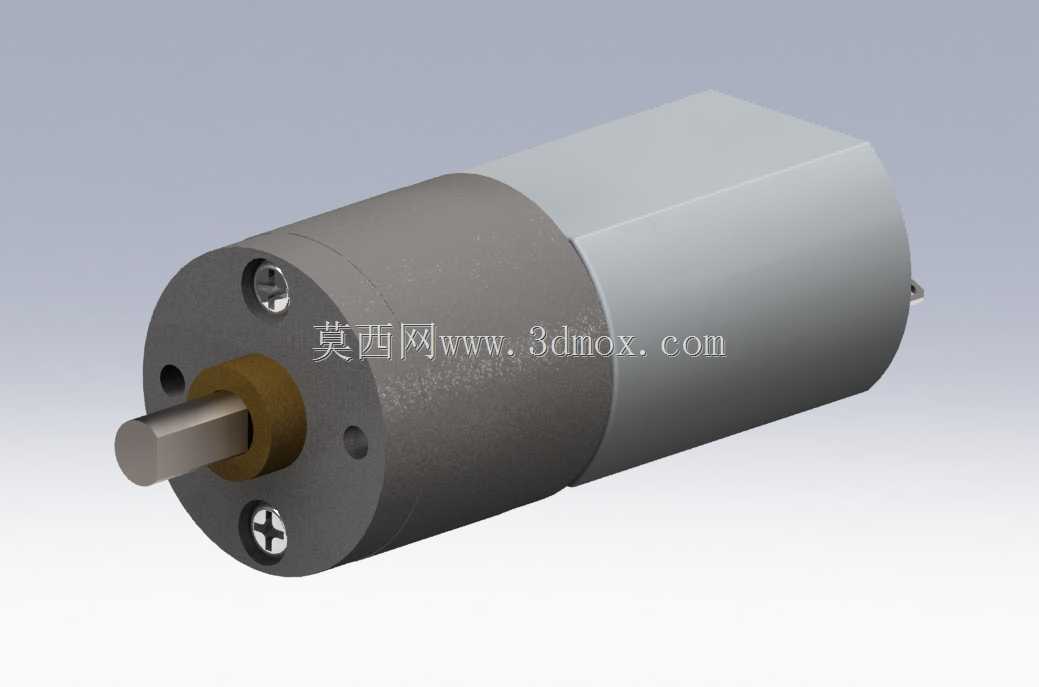

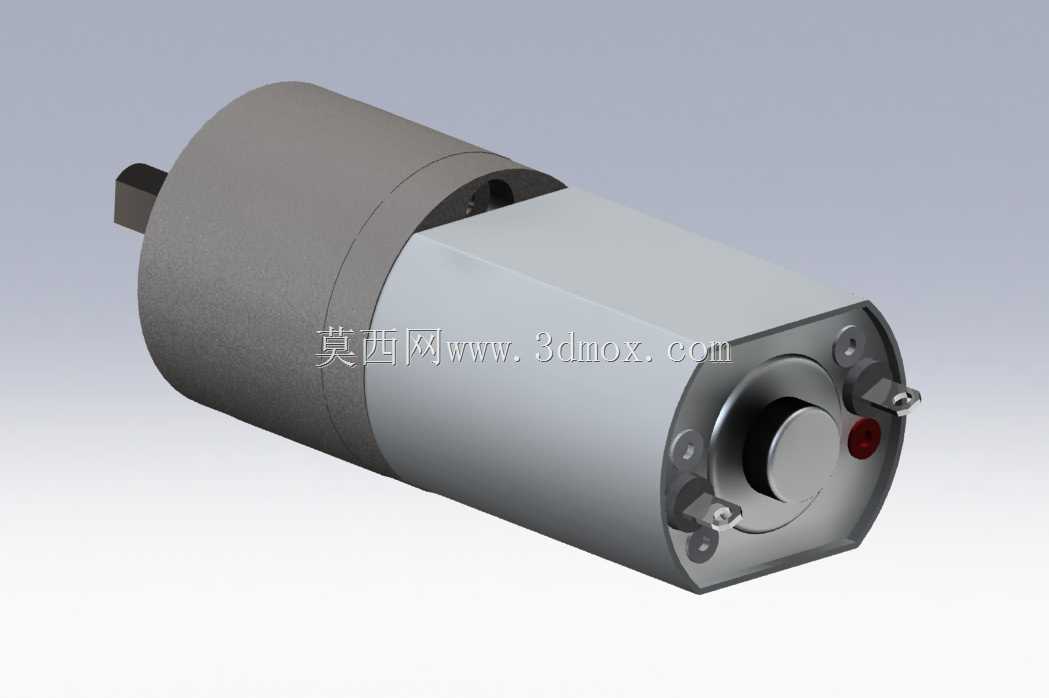

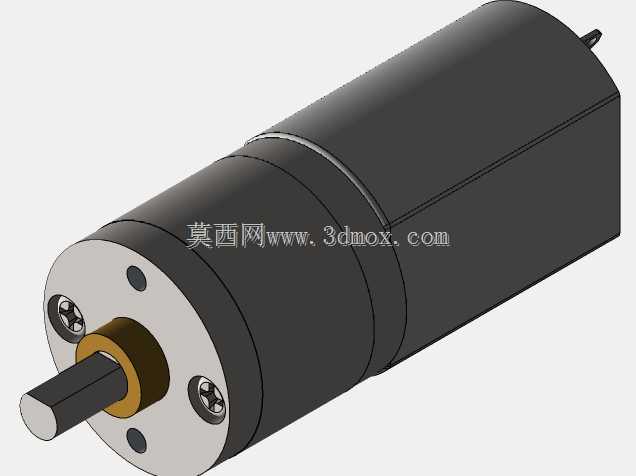

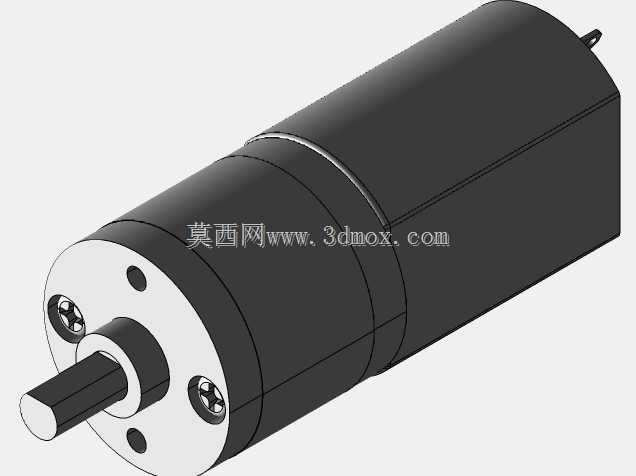

这款微型减速电机在小型自动化设备、桌面级机器人、智能小车传动、小型医疗检测装置、精密仪器进给机构中应用广泛，作为核心动力输出部件，承担低转速大扭矩的动力传递任务，适配对安装空间有严格限制、输出扭矩需求高于普通直驱电机的工况场景。从结构设计来看，该电机采用直流行星减速结构，前段集成行星齿轮减速箱，后段为标准直流有刷电机本体，输出轴为单出轴D型切削结构，可直接与配套的联轴器、同步带轮、驱动齿轮配合，无需额外加工轴端结构即可传递扭矩，避免轴连接打滑问题。设计阶段优先考虑紧凑安装需求，整体外径控制在20mm区间，总长度含输出轴为44mm，安装端采用圆形法兰布局，法兰端预留两个对称安装螺丝孔位，可直接通过M2规格螺丝固定在设备安装板上，安装孔位的同轴度公差控制在0.02mm以内，保证输出轴与负载端的同轴度，减少运转过程中的径向跳动。减速箱端盖采用金属材质加工，齿轮组采用金属与工程塑料复合搭配，兼顾运转静音效果与扭矩承载能力，电机本体尾部预留焊接接线片，无需额外接线端子即可直接完成电源线路焊接，适配小空间内的布线需求。在实际选型应用中，该款电机可根据供电电压匹配不同转速输出，减速箱的减速比覆盖常用的小扭矩传动区间，输出轴可承受的径向载荷满足小型传动机构的负载需求，不会因为径向受力过大导致轴端变形或者轴承过早磨损。建模过程中完整还原了电机的所有外部结构细节，包括端盖的固定螺丝槽位、输出轴的D型切削尺寸、尾部焊接片的外形与安装位置、减速箱与电机本体的配合台阶结构，所有安装边界尺寸均按照实物测绘参数还原，可直接用于设备整体装配的干涉检查，无需二次修正模型尺寸即可导入装配体完成布局设计。在小型智能移动设备中，该电机可直接作为驱动轮的动力源，搭配对应减速比即可匹配轮径对应的行走速度需求，安装时法兰端面与设备安装板贴合即可完成定位，不需要额外设计定位结构，简化设备整体的安装结构设计。在精密小型进给机构中，该电机可搭配丝杆螺母结构完成直线进给动作，输出轴与丝杆通过微型联轴器连接，整体结构占用空间极小，可满足桌面级小型设备的紧凑布局要求。
