双旋翼航模直升机机架结构设计

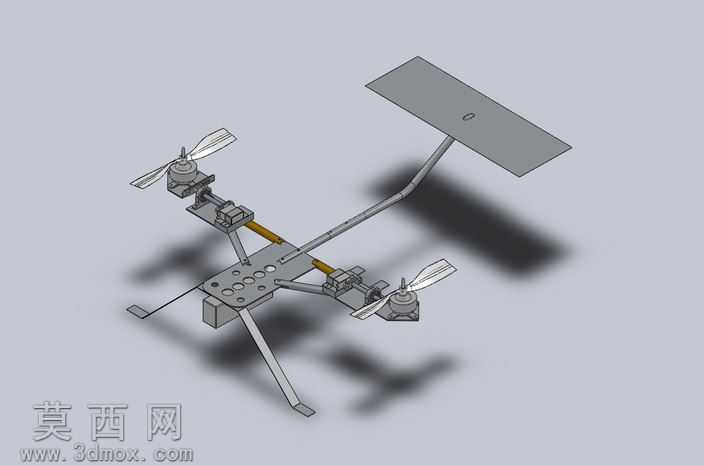

本作品为双旋翼航模直升机的机架结构三维建模成果，整体采用SolidWorks完成全参数化建模设计，建模过程严格遵循航模飞行器的结构力学逻辑，对每一处安装位、支撑结构都做了精准的尺寸约束。模型整体尺寸控制在50×80×20厘米区间，为不含电子元器件的纯机械结构机架，适配常规遥控航模的动力组件安装需求。从结构设计来看，机架主体采用轻量化的镂空主承力板设计，主承力板上预留了多组标准化安装孔位，可兼容飞控板、电调、电池等航模电子元件的固定安装，孔位排布经过重心优化，能够保障整机装配后的重心落在旋翼升力合力的中心区域，提升飞行稳定性。两组旋翼动力臂采用对称式斜向延伸布局，动力臂与主承力板之间设置了倾角调节结构，可实现旋翼倾斜角度的微调，以此适配不同飞行姿态的控制需求，尾端设置了垂直安定面结构，用于抵消双旋翼工作时产生的反扭矩，保障航向稳定性。起落架采用弯折式弹性支腿结构，支腿末端做了防滑触地设计，能够在降落时吸收冲击能量，降低硬着陆对机架结构的损伤。渲染阶段采用哑光工程塑料材质模拟机架主体的玻纤板质感，金属旋翼夹座采用磨砂铝合金材质，旋翼桨叶采用半透明轻质尼龙材质，通过光影渲染清晰呈现出各部件的装配关系与结构层次，所有部件之间都保留了合理的装配间隙，不存在结构干涉问题。设计过程中优先考虑了结构的易装配性与可维护性，各连接部位均采用快拆式的安装结构设计，无需复杂工具即可完成动力组件的更换与调试，整体结构在保障结构强度的前提下尽可能做了轻量化处理，减少不必要的结构冗余，能够有效降低整机起飞重量，提升航模的续航表现与机动性能。
