自制轻型飞机桁架式机翼结构设计

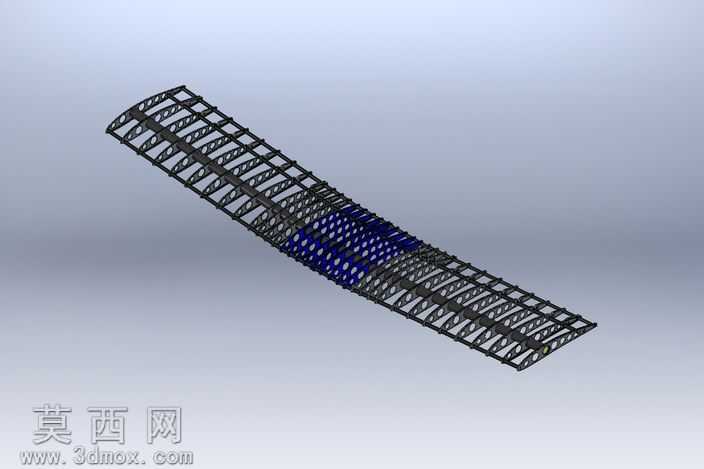

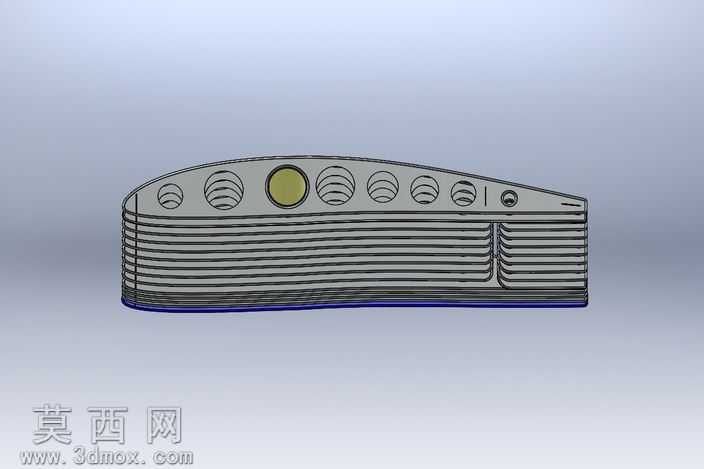

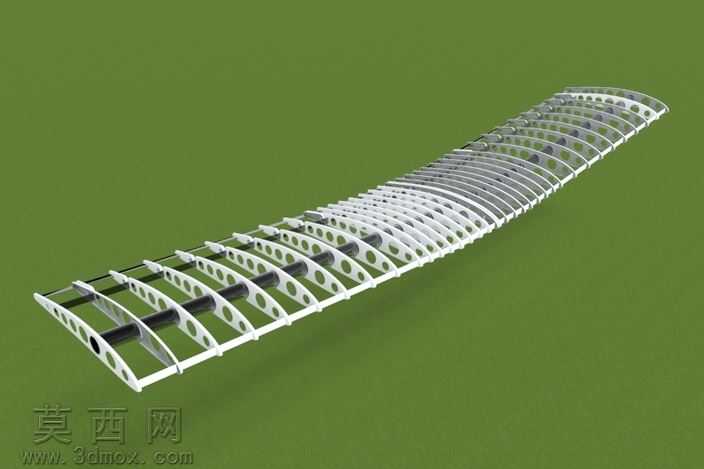

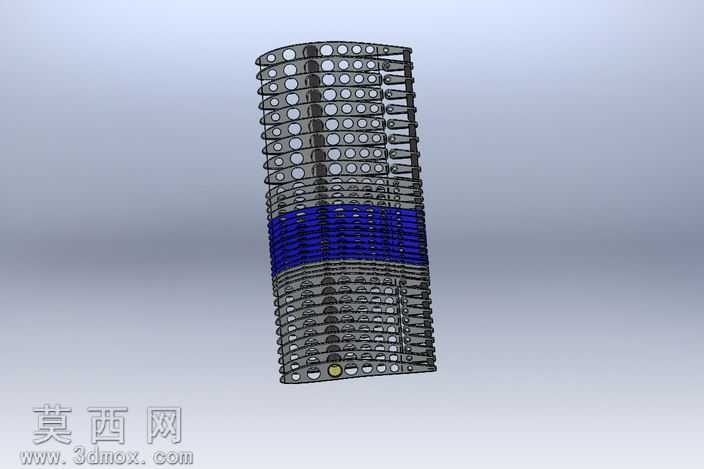

本模型为自制轻型飞机的机翼主体结构，采用三维建模软件完成全参数化设计，整体为典型的桁架式薄壁承力结构，还原了超轻型飞机机翼的经典构造逻辑。建模过程中首先梳理机翼的气动外形基准线，以翼型曲线为基础搭建主梁、前后缘桁条的骨架路径，通过阵列特征完成等间距排布的翼肋结构建模，每一片翼肋都对应翼型的截面轮廓，预留了与桁条、主梁的装配卡槽，保证结构拼接的定位精度。模型中对翼梁的承力段做了结构强化，在机翼中段对应机身连接的区域加密了翼肋排布，增加了斜向支撑的桁架结构，用于分散飞行过程中的升力与机动载荷，避免应力集中。材质设定上，主体骨架采用航空级铝合金材质参数，渲染时赋予金属哑光质感，中段局部覆盖的区域设置为蓝色蒙皮材质，区分结构区域与蒙皮覆盖区域，清晰展示内部桁架的排布逻辑。设计思路围绕自制飞行器的易加工、易装配需求展开，所有结构件均采用规则型材与板材切割即可加工的形态，没有复杂的曲面一体成型结构，降低自制加工的难度，同时通过桁架结构的合理排布，在保证机翼结构强度、满足气动外形要求的前提下，尽可能降低机翼整体重量，适配轻型飞机的载重与动力要求。模型完整还原了机翼从翼根到翼尖的结构渐变，翼尖位置的翼肋尺寸随翼型收窄逐步缩小，前后缘桁条随翼型轮廓平滑过渡，整体结构连贯，各部件之间的连接关系清晰，可直接用于自制飞机的结构参考、加工出图，也可用于航空类结构教学的演示案例，帮助理解轻型飞机机翼的承力逻辑与构造组成。
