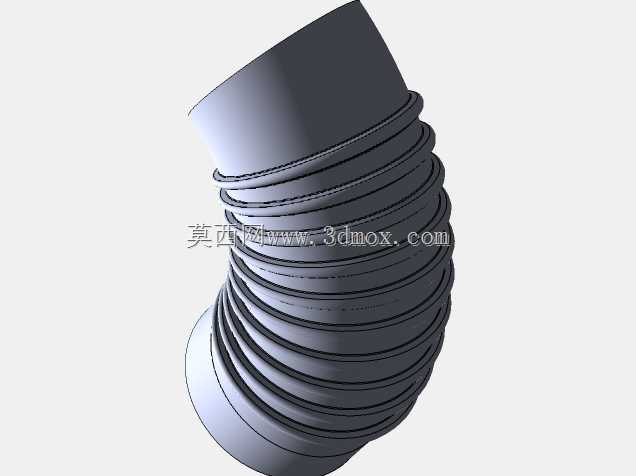

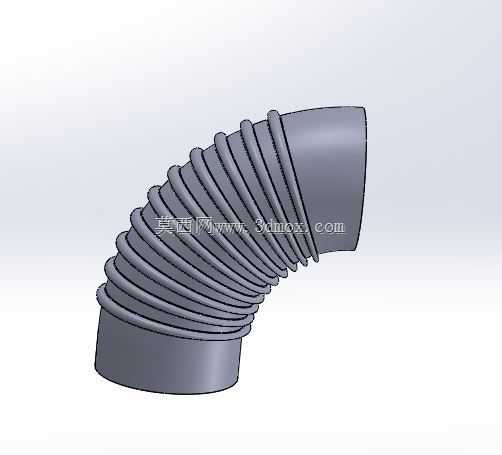

波纹式可弯曲通风导气软管结构

这类带环形波纹的可弯曲管件，在工业现场的管路布设场景里出镜率极高，不管是厂房工位的局部排风接驳、小型除尘设备的吸风口连接，还是试验台架的气路临时改道，都能看到这类结构的身影。它最核心的优势，就是不需要额外定制弯管接头，就能在一定角度范围内自由调整走向，适配现场复杂的安装空间，避开设备、梁柱等障碍物，减少管路接驳的接头数量，也就降低了气路泄漏的风险点。从结构设计逻辑来看，管身的环形波纹段是实现弯曲功能的核心，每一圈波纹的凸起和凹陷都预留了形变余量，弯曲时波纹内侧的褶皱自然收拢，外侧的波纹均匀拉伸，不会出现管身折瘪、气路通径骤减的问题，两端的光滑直段是专门的安装接驳位，尺寸和常规硬管的外径匹配，不管是用卡箍锁紧还是涂胶套接，都能保证连接的密封性和牢固度。做三维建模的时候，要先确定两端直段的通径和长度，这部分尺寸直接决定了它能适配的对接管路规格，安装边界上要注意，弯曲半径不能小于管身直径的1.5倍，过度弯折会让波纹段产生不可逆的塑性变形，后续无法复位还会影响气流通畅。实际选型的时候，要根据输送介质的属性调整管壁厚度，如果是输送带有少量粉尘的空气，常规壁厚就能满足耐磨需求，如果是输送温度稍高的气体，还要对应调整波纹段的圆角大小，避免应力集中在弯折处产生开裂。这类管件和硬管搭配使用的时候，能抵消一部分设备运行产生的管路振动，避免硬管连接处因为长期振动出现松脱，在小型移动式除尘设备、焊烟收集装置、实验室通风系统里，这种柔性可弯曲管是必不可少的管路配件，它不需要复杂的安装工装，徒手就能调整走向，后期维护更换也十分便捷，不用拆解整段管路就能完成替换。建模过程中要注意波纹段的螺距和波纹高度的比例，螺距过密会让管身弯曲阻力变大，调整走向的时候需要更大的力，螺距过疏则会让弯曲后的管身容易出现局部折痕，影响管路的使用寿命，两端直段的长度要预留足够的卡箍安装空间，不能过短导致卡箍无法完全箍紧接驳位，也不能过长浪费安装空间。
