PB22E07直插式自锁按键按钮结构设计

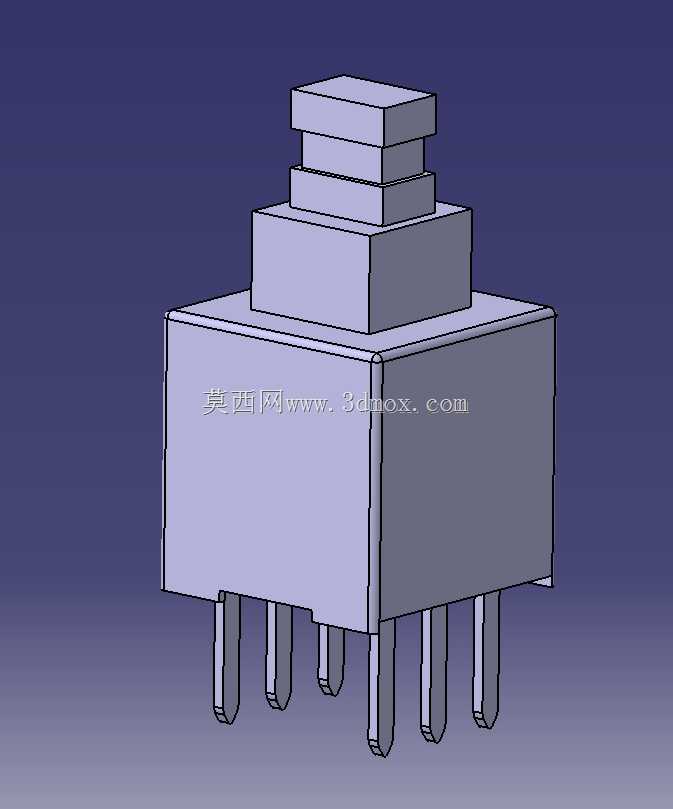

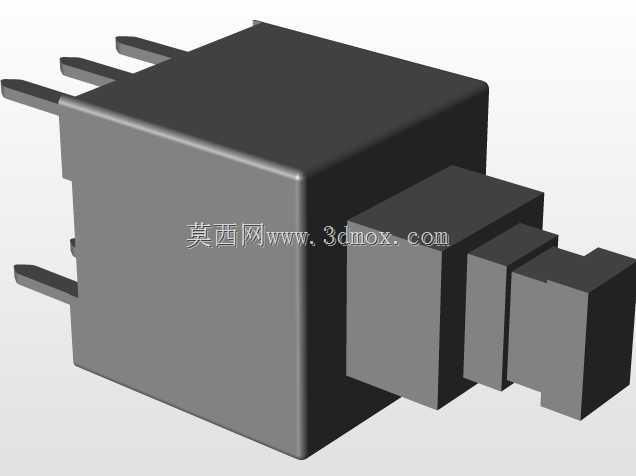

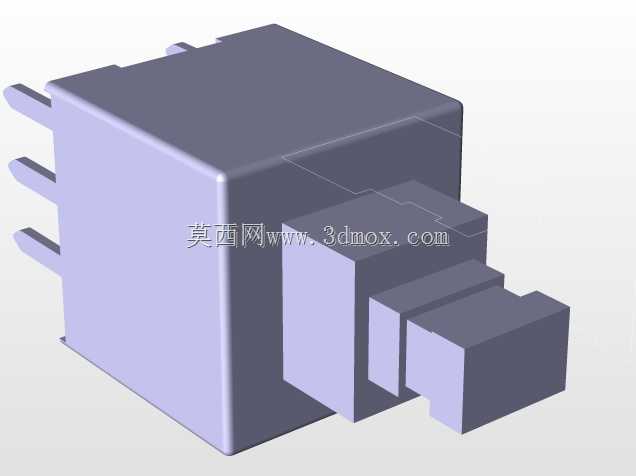

这款PB22E07按钮主要面向小型电子设备、工控操作面板、手持检测仪器的操作触发场景设计，属于直插式自锁类按键，在设备中承担功能切换、电源通断、模式选择的触发作用，按下后可保持锁定导通状态，再次按压即可复位断开，无需持续施加按压力，适配需要状态保持的操作逻辑。从结构设计来看，整体采用分层堆叠的柱式按压头设计，顶部按压面做了平整方块处理，按压接触面积充足，操作时不易打滑，手指按压的受力反馈清晰，不会出现偏位卡滞的问题。中部的阶梯式导向结构是设计的核心部分，每一层阶梯都和基座内部的导向槽做了间隙配合，单边间隙控制在0.05mm以内，既保证按压行程的顺畅度，又能避免按压过程中出现侧向晃动，长期使用后也不会因为磨损出现按键歪斜的情况。底部的基座为方正立方体结构，六根直插式引脚对称分布在基座底面，引脚间距符合常规PCB板的孔位设计规范，插装时可以直接对应标准孔位过波峰焊，不需要额外调整孔位，适配批量生产的焊接工艺要求。引脚做了加长处理，伸出基座底面的长度足够穿过不同厚度的PCB板，焊接时焊锡可以充分包裹引脚，保证电气连接的可靠性，同时引脚根部做了圆角过渡，避免插装时刮伤PCB孔壁的铜箔。设计过程中优先考虑了安装边界的适配性，基座的外形尺寸规整，没有外凸的异形结构，在PCB板上布局时，周边预留1mm的安全间隙即可满足安装要求，不会和周边的电容、电阻等贴片元件产生干涉。按压行程控制在合理范围内，按压力度设置在适合单手操作的区间，既不会因为压力过轻出现误触发，也不会因为压力过重导致操作疲劳。内部的自锁结构采用成熟的棘轮卡扣原理，卡扣的配合面做了耐磨处理，反复按压的寿命可以满足常规消费电子、工控设备的使用周期要求，不会因为长期使用出现自锁失效的问题。基座外壳采用绝缘耐磨的工程塑料材质，表面做了哑光处理，不易残留指纹和污渍，适配各类设备的外观风格，不管是外露在设备面板上，还是内置在设备壳体内部，都能稳定发挥作用。在设备选型时，这款按钮可以直接替换同封装尺寸的同类型自锁按键，不需要修改原有PCB的孔位设计和面板的开孔尺寸，替换成本低，适配性强。建模过程中对所有配合面都做了公差校验，导向结构的配合间隙、引脚的位置度、按压头的同轴度都符合五金配件的加工精度要求，导出的模型可以直接用于设备的结构干涉检查、PCB布局仿真，不需要额外做结构修正，能有效缩短设备研发阶段的选型建模周期。
