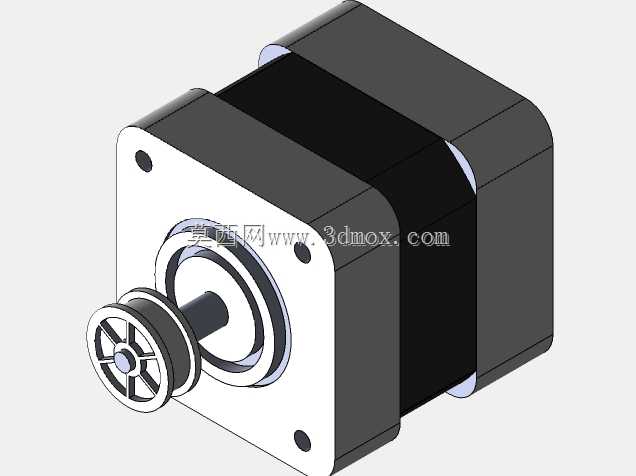

带同步带轮输出端的步进电机三维结构

　　这款步进电机的三维结构，还原了实际工业应用中带前置同步带轮的装配状态，在3C电子装配线、小型输送工位、桌面级数控设备、医疗检测仪器的进给传动场景中十分常见，这类结构不需要额外加装联轴器，输出端直接匹配同步带即可完成动力传递，能大幅缩减传动链路的轴向安装空间，适合布局紧凑的小型自动化工位使用。从结构设计逻辑来看，主体采用方形机壳搭配前端安装法兰的经典布局，法兰面预留的四个安装孔位完全遵循行业通用安装尺寸规范，可直接适配市面上多数标准安装支架、设备安装面板，不需要额外做转接板加工，能减少设计阶段的安装适配工作量。机壳部分做了等距的散热棱边结构，实际运行中可增大与空气的接触面积，带走绕组持续工作产生的热量，

　　避免长时间运行出现过热丢步的问题。输出端装配的同步带轮做了轮齿与挡边的细节还原，轮齿参数适配常规MXL型同步带，挡边高度刚好覆盖带体宽度，能避免高速运转时同步带出现跑偏脱带的问题，轮体与电机输出轴采用紧定螺钉锁紧的固定方式，建模时还原了轴端的扁位结构，可传递更大的输出扭矩，避免带轮与轴之间出现相对打滑。建模过程中严格控制了各部件的装配间隙，机壳前后端盖的止口配合、轴承与端盖的安装位公差、输出轴与转子的同轴度都做了对应约束，还原实际生产中的装配公差要求，不会出现干涉问题。前端盖的轴承安装位做了沉台设计，可对输出轴承起到轴向定位作用，承受同步带传动带来的径向载荷，延长轴承的使用寿命。尾部的出线位置做了圆角过渡处理，

　　避免穿线时割伤线缆绝缘层，符合实际电气装配的工艺要求。这类结构在做设备整体装配时，可直接将电机模型导入装配体，匹配同步带、带轮、安装支架的对应位置，不需要反复核对安装尺寸，能大幅缩短结构设计阶段的选型建模周期，也可用于教学场景中演示步进电机的传动装配原理，帮助初学者理解步进传动的实际布局逻辑。
