克劳泽特24V有刷直流行星齿轮减速电机

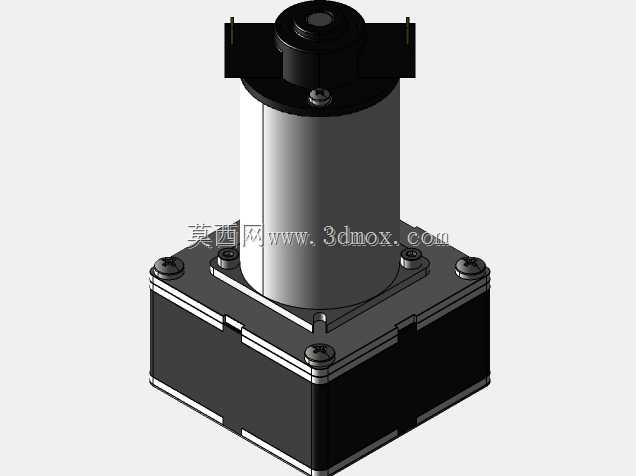

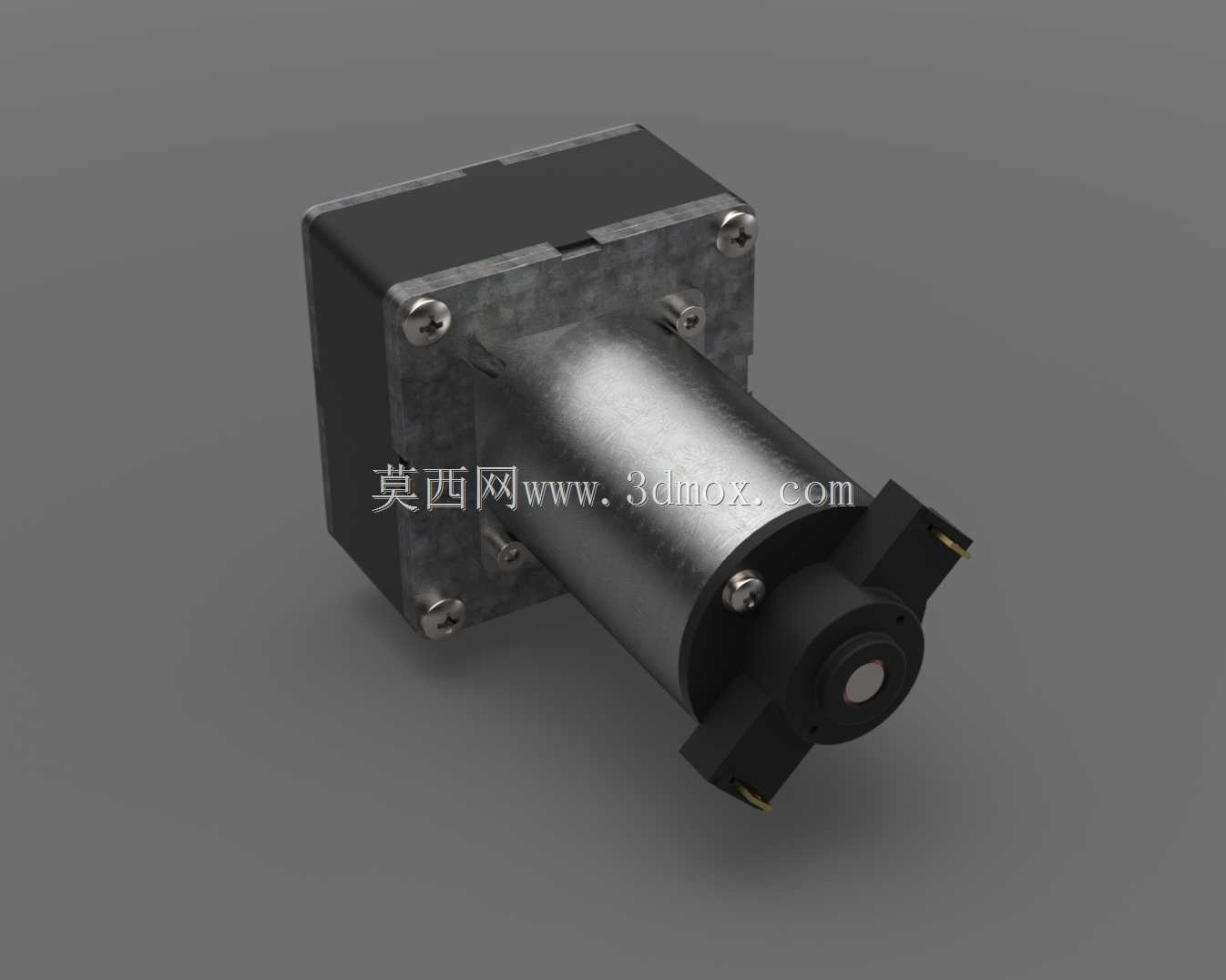

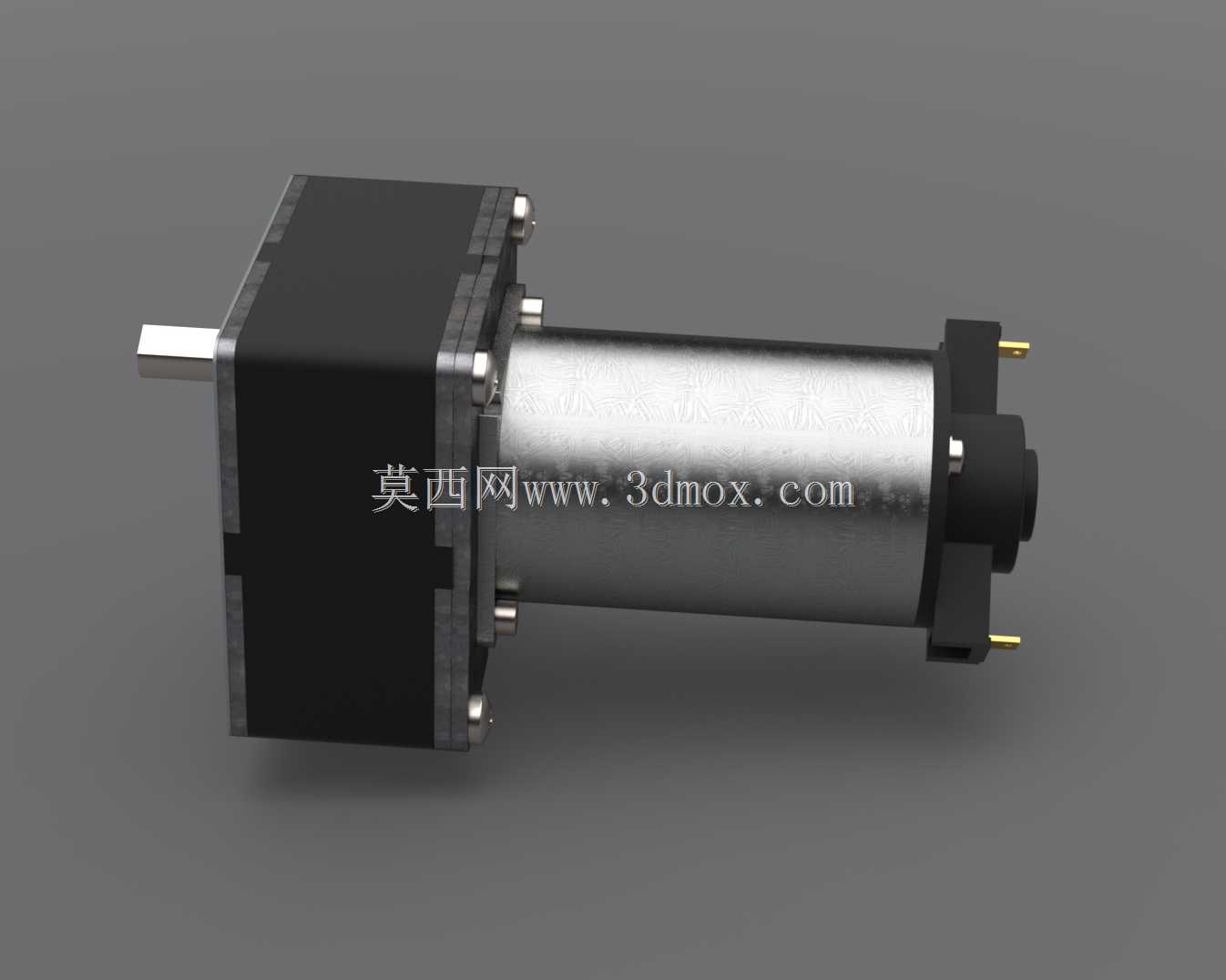

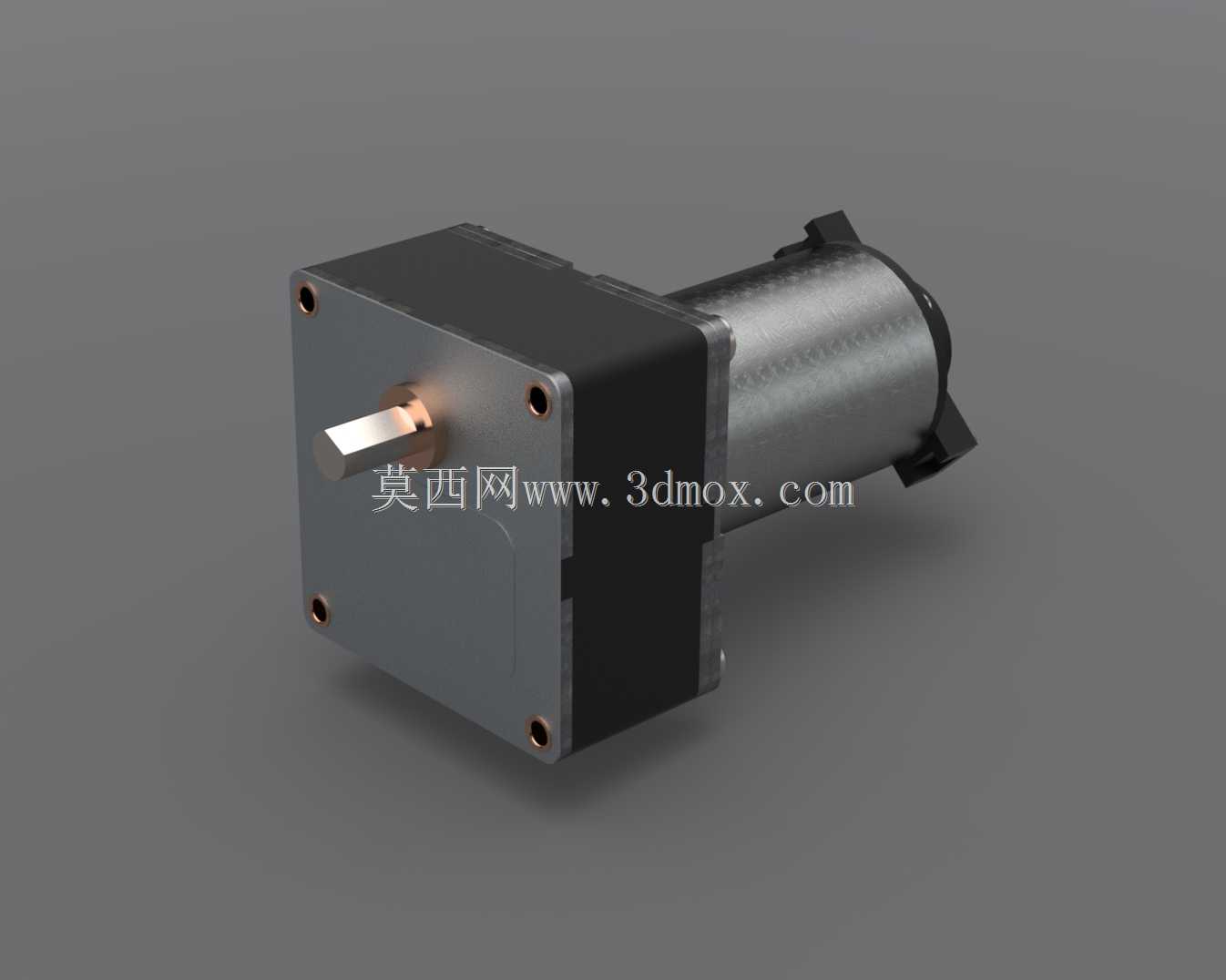

这款24V直流齿轮减速电机，在小型自动化设备、智能仓储分拣模组、民用小型输送装置、自助终端设备的动力输出场景中适配性极强，额定输出扭矩可达5牛米，额定输出转速208转/分，属于低转速大扭矩的动力输出部件，能直接驱动低负载的回转执行机构，省去额外搭配减速结构的设计步骤。从结构设计来看，电机本体采用常规有刷直流电机的筒式机壳，后端预留安装固定的卡扣位，前端衔接方形齿轮减速箱，减速箱输出端为单出轴D型切边结构，能直接和同步轮、联轴器、驱动辊等执行件配合，避免轴连接打滑的问题。减速箱的方形法兰面四个角预留了通孔安装位，安装时可直接通过螺栓将电机固定在设备安装板上，安装边界清晰，法兰边长、轴伸长度、机壳外径的尺寸公差都按照常规小型减速电机的通用标准设计，在做设备结构布局时，不需要额外定制特殊的安装支座，能直接套用同规格减速电机的安装孔位，大幅缩短结构设计的选型适配周期。做三维建模的时候，这款模型只还原了外部的装配结构和外形尺寸，没有做内部转子、齿轮组、碳刷架的细节建模，主要用于设备整体布局的干涉检查、安装位预留、外观效果展示，不能直接用于内部零件的加工生产。在实际选型应用中，这类有刷直流齿轮电机的控制逻辑简单，只需要搭配常规的直流电机驱动板就能实现正反转、调速控制，不需要复杂的伺服驱动参数调试，对于成本敏感、控制精度要求不高的低速动力场景，比如小型售货机的货道驱动、智能快递柜的闸门开合、小型输送带的辊筒驱动、桌面级小型设备的回转工位驱动，都能满足使用需求。建模过程中特意还原了减速箱和电机本体的衔接台阶、输出轴的D型切边、法兰安装孔的位置、后端电机端盖的固定卡扣细节，在做设备整体装配仿真的时候，能准确检查电机和周边结构件的间隙，避免实际加工组装时出现安装干涉。需要注意的是，这款模型没有包含内部的绕组、齿轮传动细节，如果需要做电机的性能仿真、内部结构优化，还需要补充内部零件的建模，但是对于大部分做设备整体结构设计的工程师来说，外部的安装尺寸、外形轮廓、接口位置已经完全能满足布局设计的需求，不需要额外花时间重建电机模型，能节省不少建模的时间成本。在安装边界上，电机的轴向总长度、减速箱法兰的对角线尺寸、输出轴的中心高度都和市面同参数的方形法兰减速电机保持一致，替换选型的时候不需要修改原有设备的安装板设计，通用性较强。
