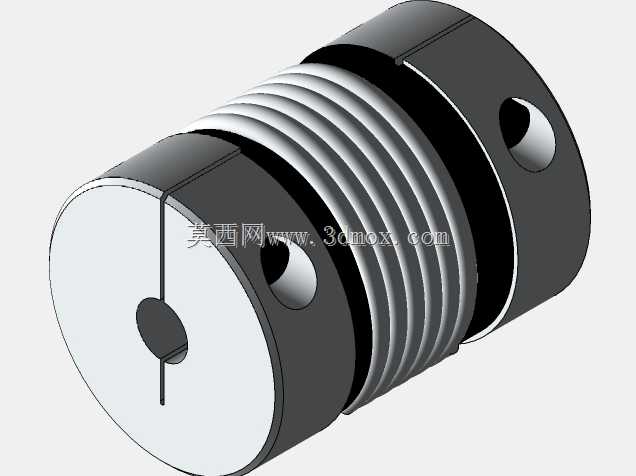

波纹管式挠性弹簧联轴器结构设计

项目分类:3D模型 发布时间:2021-09-27 ID:288592
  • 波纹管式挠性弹簧联轴器结构设计

在精密传动场景中,两轴对中偏差带来的附加载荷一直是影响传动寿命与运行精度的核心问题,这类波纹管结构的弹簧联轴器,正是针对小功率精密轴系的对中补偿需求设计的挠性连接件。日常选型中,这类联轴器常被用在编码器、微型伺服电机、精密丝杠传动端这类对传动回差、补偿量有要求的场合,区别于刚性联轴器完全锁死两轴相对位移的特性,中间的波纹管弹性段可以在允许范围内吸收两轴间的径向、角向以及轴向小位移,避免轴端承受额外的弯曲应力,保护配套的轴承、传感器等敏感部件。从结构设计逻辑来看,两端的夹紧毂采用径向顶丝锁紧的安装方式,安装时无需对轴端做额外的键槽加工,只要将对应轴径的传动轴插入毂体内孔,拧紧侧面的紧定螺钉即可完成固定,这种安装方式对小直径光轴的适配性很好,也能在一定程度上控制整体的装配空间占用。中间的弹性波纹管段采用薄壁金属波纹结构,波纹的圈数、壁厚直接决定了联轴器的扭转刚度与补偿能力:波纹圈数越多,允许的不对中补偿量越大,但扭转刚度会相应降低,更适合对传动精度要求稍低、对中偏差稍大的场景;减少波纹圈数、适当增加壁厚则能提升扭转刚度,降低传动回差,适配高精度的位置传动场景。在安装边界上,这类联轴器的径向尺寸远小于同扭矩规格的梅花联轴器或者膜片联轴器,整体长度紧凑,适合安装空间局促的小型设备内部,安装时需要注意预留紧定螺钉的操作空间,保证拧紧工具可以顺利接触到螺钉头部,同时要控制两轴的对中偏差在产品允许的补偿范围内,避免波纹管段长期处于超量程变形状态,出现金属疲劳断裂的问题。实际应用中,这类联轴器不适合大扭矩、重载的传动场景,更多覆盖小功率、高转速的精密传动链路,比如3D打印设备的进给轴传动、小型检测设备的动力传递、实验室精密仪器的轴系连接,在这些场景下,它既能保证稳定的扭矩传递,又能抵消加工、装配带来的轴系微小偏差,降低轴系的装配精度要求,同时自身的转动惯量较低,不会给高速运转的轴系带来额外的负载负担。设计建模时需要重点关注波纹管段的波纹轮廓过渡,避免出现应力集中的尖角,两端夹紧毂的内孔与端面的垂直度要严格控制,保证安装后两轴的同轴度基准,紧定螺钉的孔位要避开波纹管的连接焊缝位置,防止锁紧时的应力破坏连接强度。
