夹紧式防滑刚性联轴器结构设计

项目分类:3D模型 发布时间:2021-09-27 ID:288591
  • 夹紧式防滑刚性联轴器结构设计
  • 夹紧式防滑刚性联轴器结构设计
  • 夹紧式防滑刚性联轴器结构设计
  • 夹紧式防滑刚性联轴器结构设计
  • 夹紧式防滑刚性联轴器结构设计
  • 夹紧式防滑刚性联轴器结构设计
  • 夹紧式防滑刚性联轴器结构设计

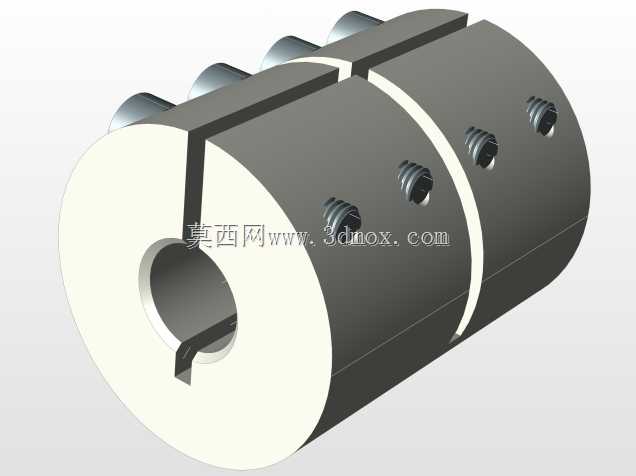

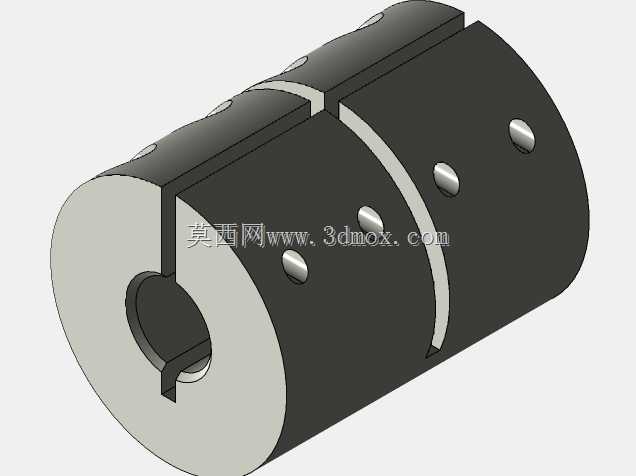

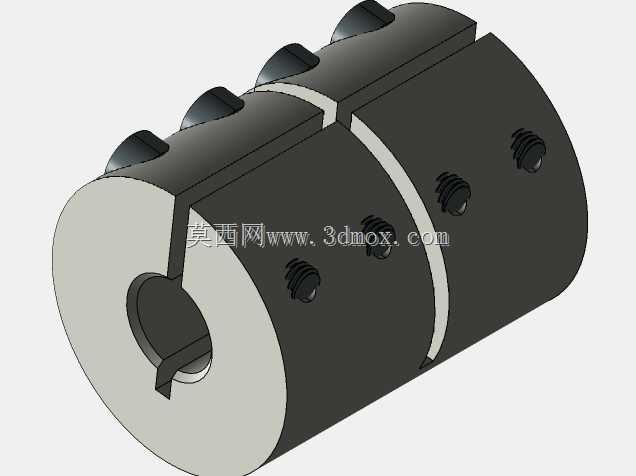

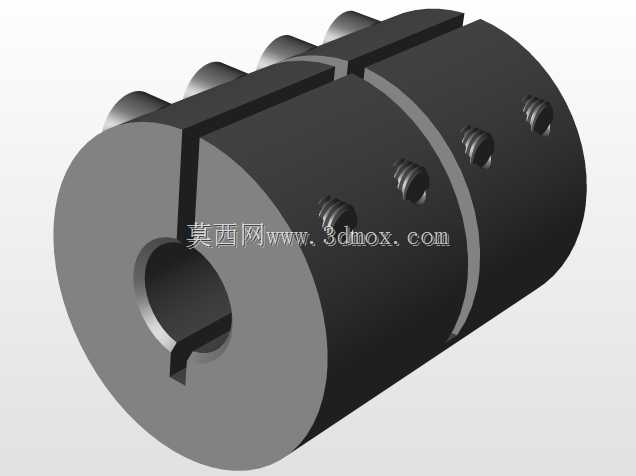

这类夹紧式防滑刚性联轴器,主要应用在中小功率传动系统的轴系连接场景中,常见于轻工输送设备、小型机床进给机构、自动化生产线的动力传输单元,用来连接两根同轴线布置的传动轴,补偿两轴安装时存在的微小径向、角向偏差,同时传递额定扭矩,避免轴系运转过程中出现打滑、松脱的问题。从结构设计来看,这款联轴器采用整体剖分式夹紧结构,主体为圆柱形套筒,沿轴向开设一条通槽,套筒侧壁沿轴向均匀布置多组紧定螺钉,安装时无需轴向移动两端的传动部件,只需将套筒套在两根轴的对接位置,依次拧紧侧壁的紧定螺钉,即可让套筒内壁抱紧轴表面,相比传统键连接的联轴器,安装拆卸更加便捷,不会对轴表面造成键槽加工带来的应力集中问题。设计过程中需要重点关注套筒的壁厚参数,壁厚过薄会导致夹紧刚度不足,传递大扭矩时出现套筒变形、抱紧力不足打滑的问题;壁厚过厚则会增加整体重量,提升轴系的转动惯量,不利于高速运转场景下的动态响应。同时紧定螺钉的排布间距需要经过计算,既要保证沿轴向的抱紧力均匀分布,避免轴表面出现局部应力过大导致的压痕,也要控制螺钉数量,避免过多的螺纹孔削弱套筒的整体结构强度。套筒的内孔尺寸需要根据对接轴的直径做公差匹配,通常采用H7/k6的过渡配合公差区间,保证安装时的定位精度,同时配合螺钉的夹紧力形成足够的摩擦传动力矩。这类联轴器的防滑设计核心在于抱紧力产生的静摩擦力矩,需要大于传动系统的最大瞬时扭矩,通常设计时会预留1.5-2倍的安全系数,应对设备启停、负载突变时的冲击载荷。安装边界方面,需要预留足够的径向操作空间来拧紧侧壁的紧定螺钉,套筒两端与相邻轴承、传动轮的端面需要保留2-3mm的间隙,避免运转过程中出现端面摩擦。相比弹性联轴器,这类刚性夹紧联轴器没有弹性元件,扭转刚度更高,传动精度更好,适合对传动同步性有一定要求、冲击载荷较小的传动场景,同时整体结构简单,加工难度低,只需要完成圆柱面车削、轴向开槽、螺纹孔钻攻几道工序即可完成加工,制造成本较低,维护时只需要定期检查紧定螺钉的预紧力,无需更换易损元件,长期使用的可靠性表现优异。在选型适配时,需要根据轴径、额定传递扭矩、最高运转转速几个核心参数匹配对应规格,避免小规格联轴器过载使用出现打滑或者结构断裂的问题。
