桌面式小型相机支撑三脚架结构设计

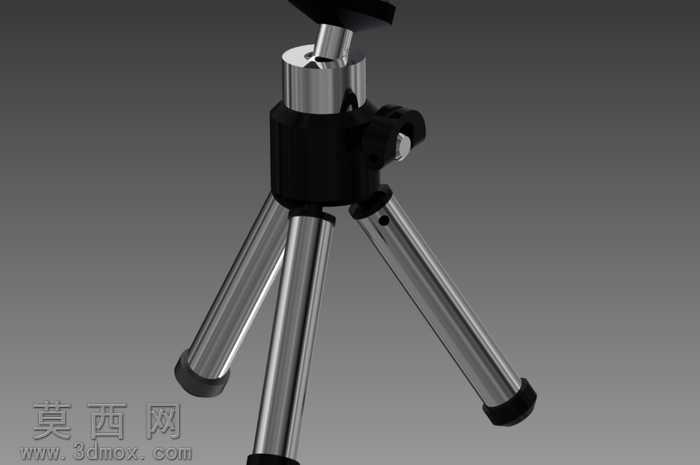

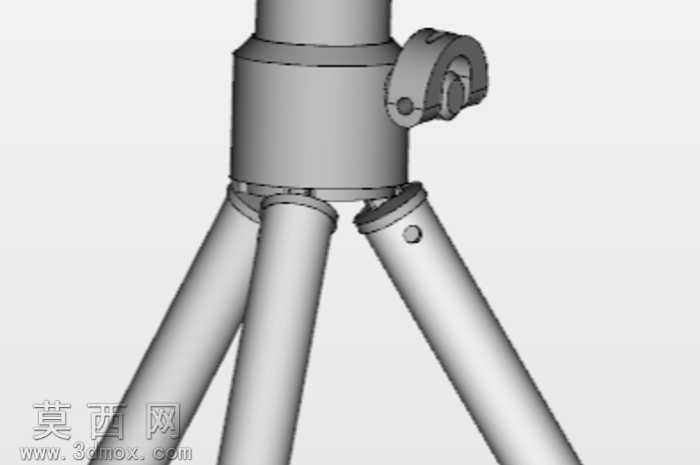

本款三脚架三维模型采用参数化建模思路完成，整体围绕桌面级小型摄影支撑场景展开设计，建模过程中优先保证各部件装配关系的合理性，所有配合间隙均参照实际五金加工公差预留，避免出现结构干涉问题。模型主体分为顶部云台连接座、中部锁紧调节机构、三支伸缩支脚三个核心模块，顶部连接座预留标准相机安装螺孔结构，可适配常规小型数码相机、运动相机等设备的安装需求，连接座与中部主体的衔接处设计有角度调节转轴，可实现多维度的拍摄角度调整，满足不同取景角度的使用需求。中部锁紧机构采用包胶锁紧旋钮结构，建模时还原了旋钮表面的防滑纹理细节，内部的锁紧顶丝、转轴卡位结构均做了完整还原，可实现支脚展开角度的无级锁紧，保证支撑状态的稳定性。三支支脚采用不锈钢管材与防滑橡胶脚套的组合结构，支脚设计为两节伸缩式结构，每节支脚的衔接处都设计有弹性定位卡扣，可实现多档位高度调节，支脚末端的橡胶脚套做了防滑纹理建模，模拟实际使用时增大接触摩擦力的效果，避免支撑过程中出现打滑移位问题。材质渲染阶段，金属支脚部分采用抛光不锈钢材质，调整反射参数模拟金属表面的高光反射质感，中部主体锁紧结构采用哑光黑色工程塑料材质，还原塑胶件的细腻磨砂质感，旋钮部分采用软胶材质参数，顶部连接座采用镀铬金属材质，脚套部分采用黑色防滑橡胶材质，不同材质的质感区分清晰，渲染效果贴近实物的视觉表现。整体结构设计兼顾了稳定性与便携性，支脚收拢后体积小巧，展开后可形成稳定的三角支撑结构，所有活动部件的运动行程均在建模时做了限位约束，可直观模拟实际使用时的角度调节、高度伸缩、锁紧固定等操作动作，完整还原了小型桌面三脚架的全部结构特征与功能逻辑。
