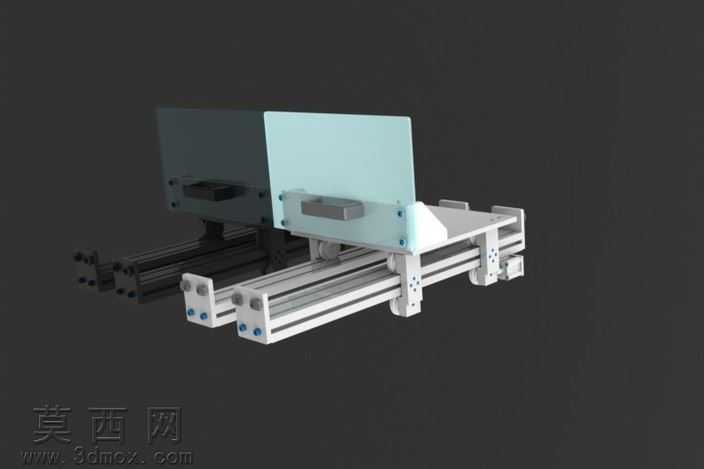

工业铝型材框架抽拉式承载抽屉结构

该作品采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循工业铝型材的装配公差标准，对每一处连接点位做了精准的尺寸约束，确保各部件装配后无干涉错位问题。渲染阶段采用写实工业场景布光逻辑，主光源从侧上方45度角投射，搭配弱度环境补光消除结构暗部死黑，清晰呈现铝型材表面的阳极氧化磨砂质感、面板的半透明磨砂亚克力材质、连接角件的哑光金属质感，以及滑轨部件的顺滑金属光泽，不同材质的粗糙度、反光度参数经过反复调试，最大程度还原实物的视觉表现。结构设计上采用双列平行铝型材作为承载基座，搭配线性滑动导轨实现抽屉的顺畅抽拉动作，前端挡板采用分体式设计，通过专用角码与滑动载板牢固连接，既可以对抽屉内部承载的物件起到围挡防护作用，也预留了拉手安装位方便操作；基座两端设置有限位结构，避免抽拉过程中出现滑脱风险，所有连接点位均采用标准工业铝型材专用紧固件，无需焊接即可完成整体装配，符合模块化工业组件的快装设计逻辑。设计思路围绕工业设备内部的储物承载需求展开，摒弃传统焊接框架的不可调缺陷，全部采用标准工业铝型材配件搭建，使用者可以根据实际承载需求调整型材规格、抽屉进深以及挡板高度，整体结构拆装便捷、维护成本低，既可以作为自动化设备的内置工具储物抽斗使用，也可以搭配外框架组成独立的工位物料存储单元，滑动结构经过运动仿真验证，抽拉行程顺滑无卡顿，承载状态下结构形变量控制在工业允许公差范围内，能够满足常规工业场景下的小物件、工具、零散物料的分类存储需求，整体结构没有冗余设计，每一处型材、每一个连接件都承担对应的结构功能，兼顾了结构强度、装配便捷性与外观整洁度。
