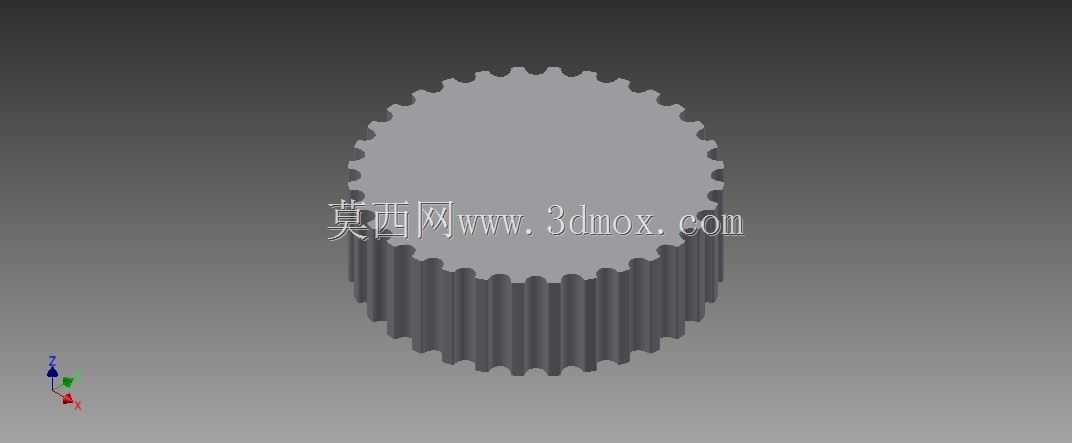

2mm节距6mm厚GT2同步传动齿轮

做小型传动结构设计的工程师基本都绕不开GT2同步轮，这类带齿传动件最常见的应用场景就是桌面级3D打印机的XYZ轴传动，除此之外，小型自动化送料机构、桌面雕刻机的进给传动、轻型传送带的动力传递、甚至是小型智能仓储的分拣模组里，都能见到同规格同步齿轮的身影。不同于普通渐开线圆柱齿轮的硬啮合传动，GT2齿形是专门为同步带设计的圆弧齿廓，啮合过程中不会像梯形齿那样产生明显的齿侧间隙，传动回程误差可以控制在极小范围内，这也是为什么高精度轻载传动场景都会优先选GT2规格的传动件。

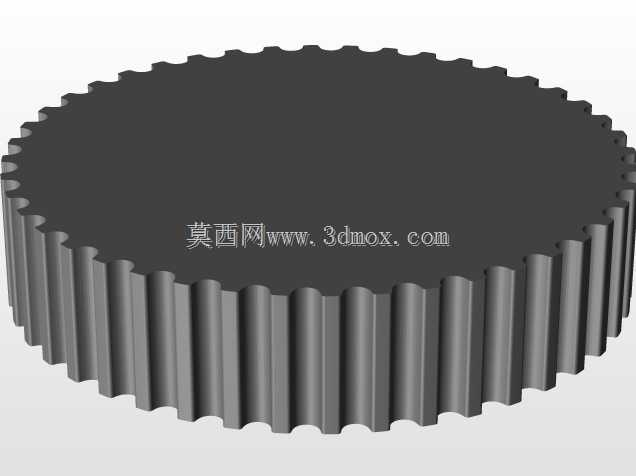

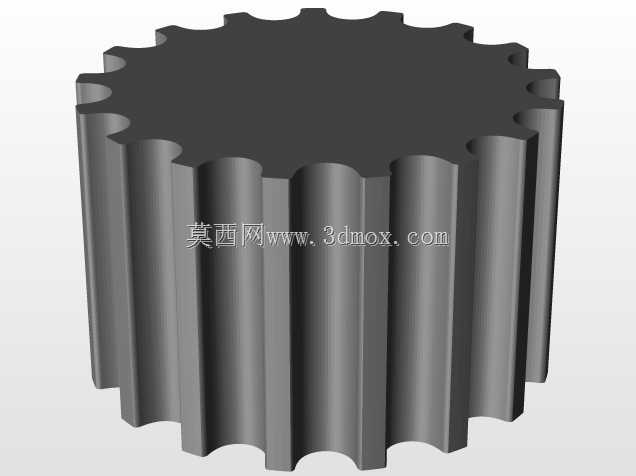

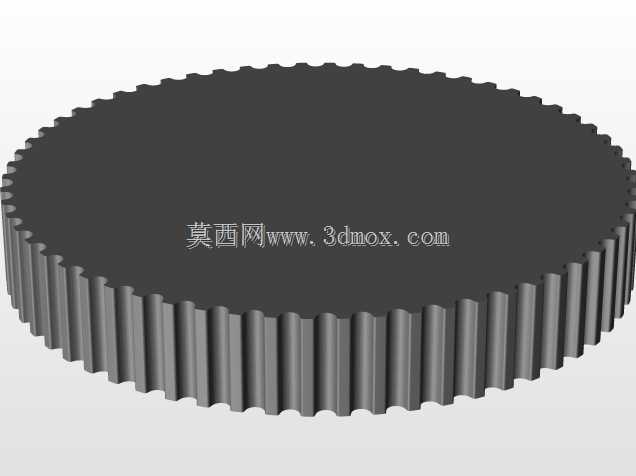

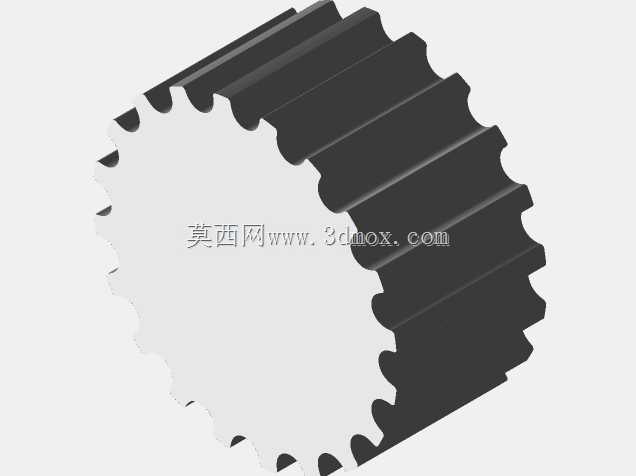

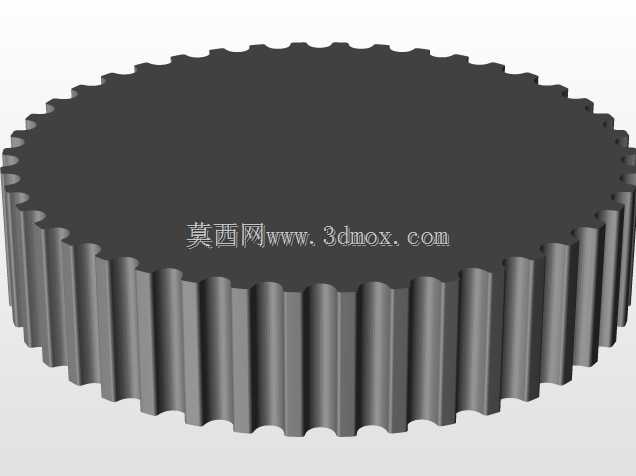

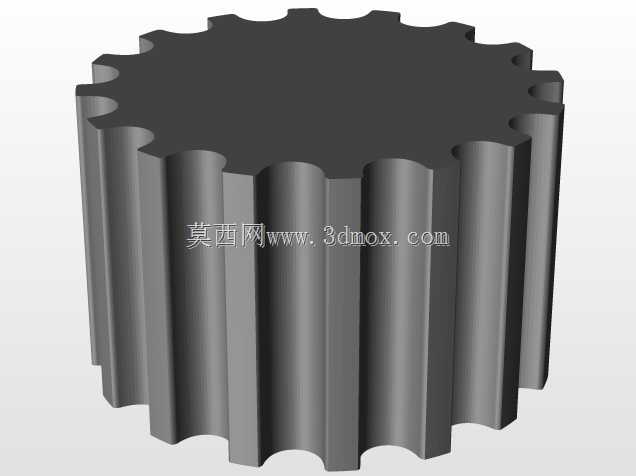

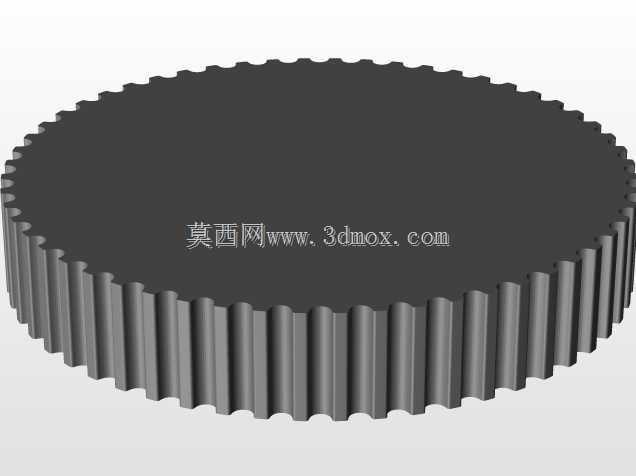

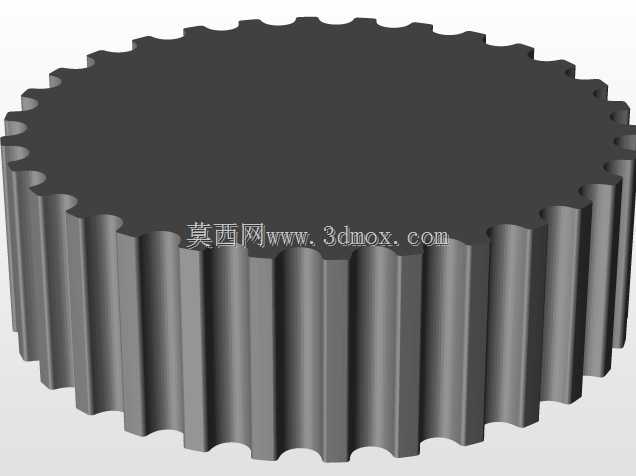

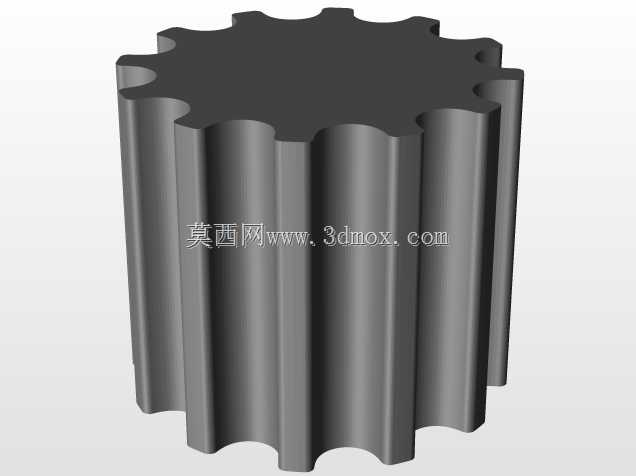

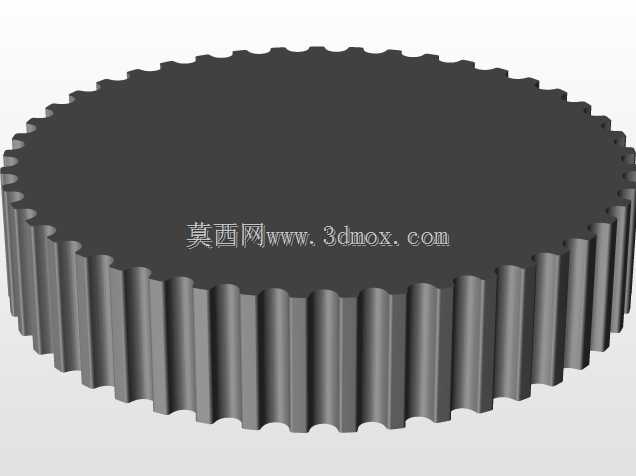

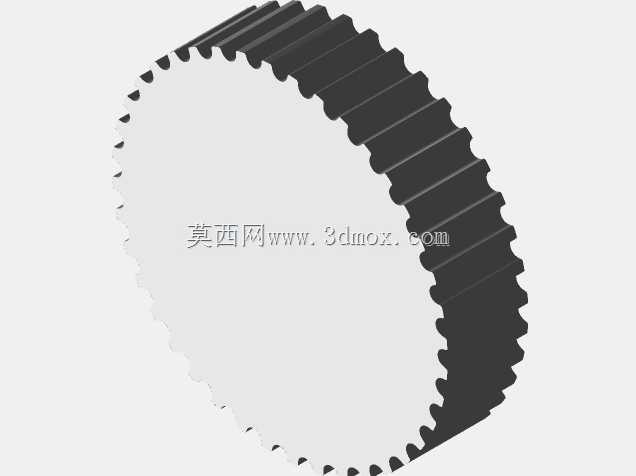

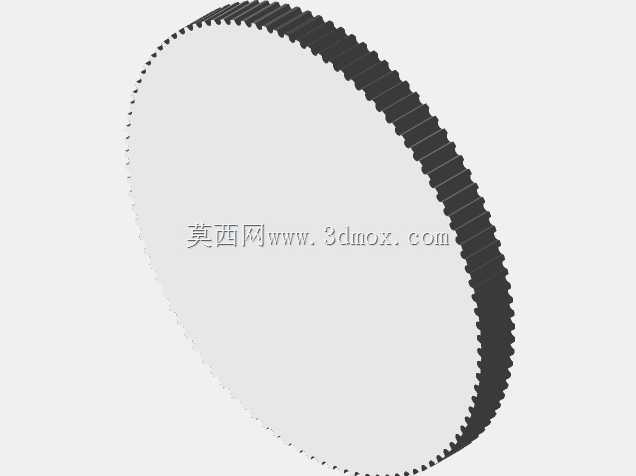

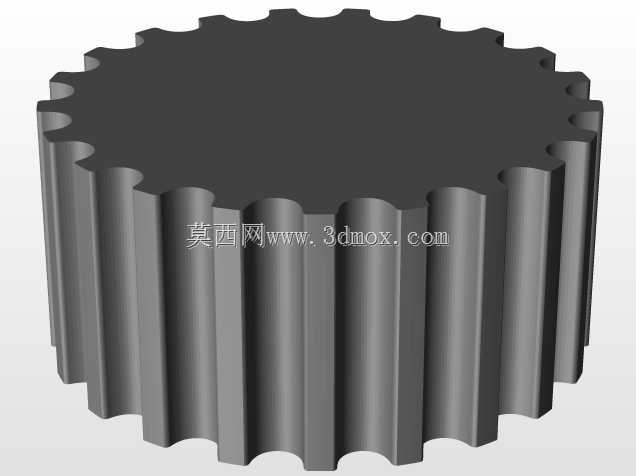

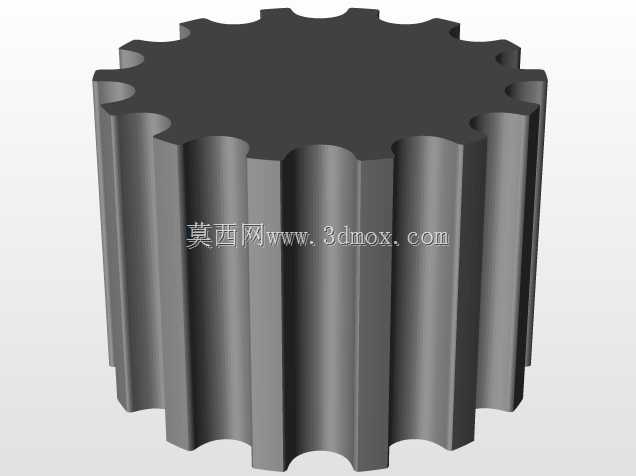

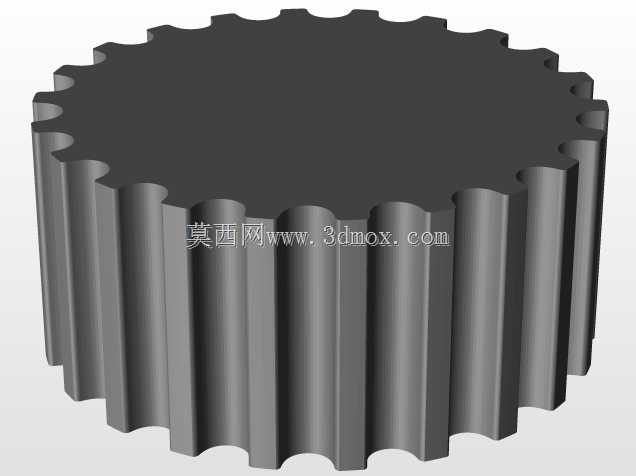

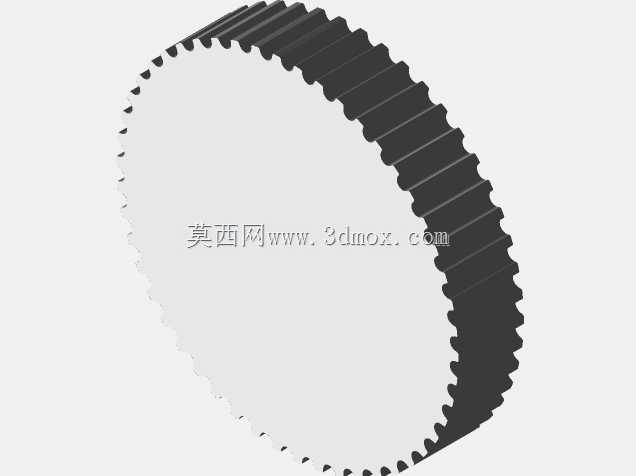

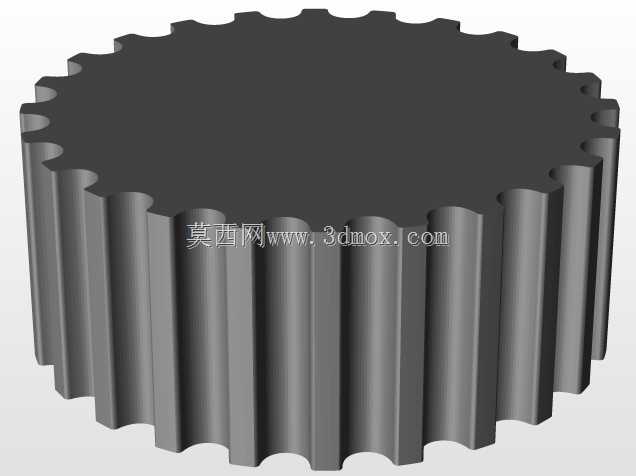

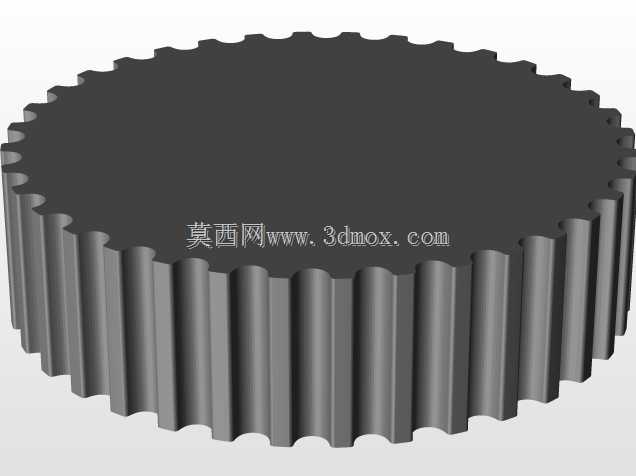

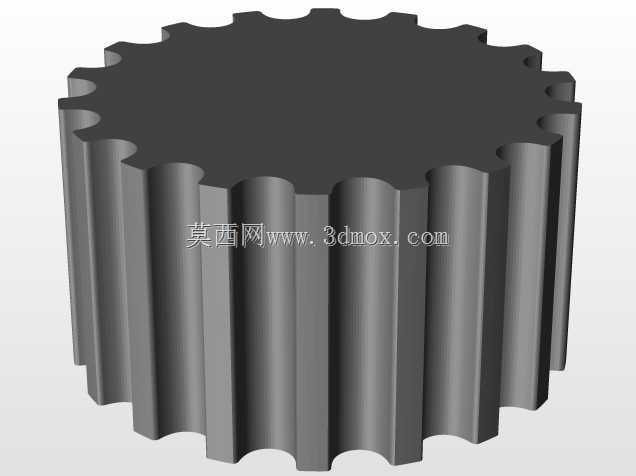

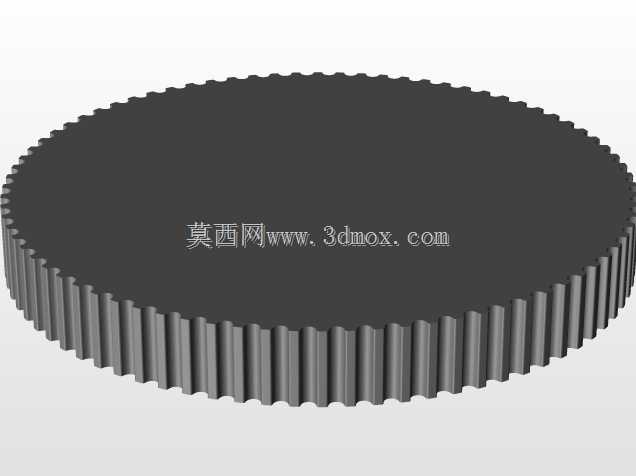

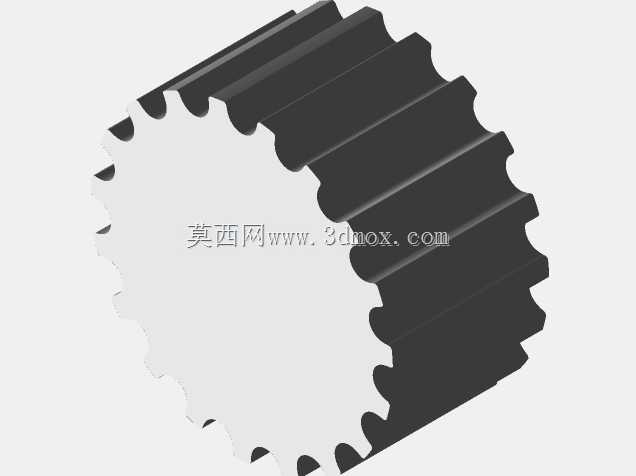

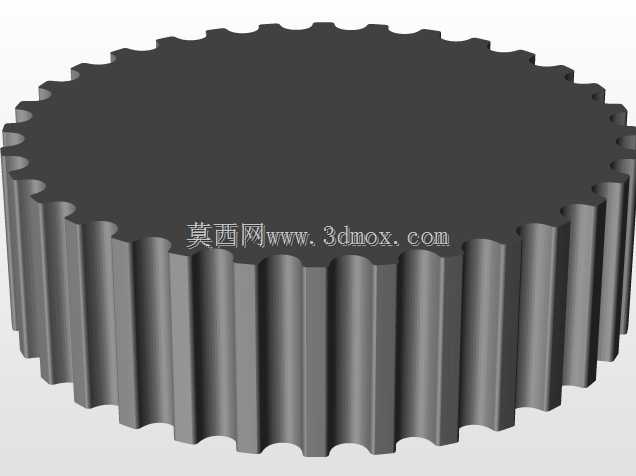

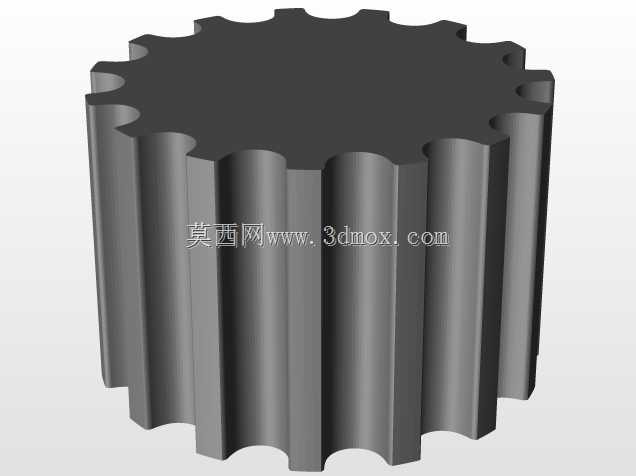

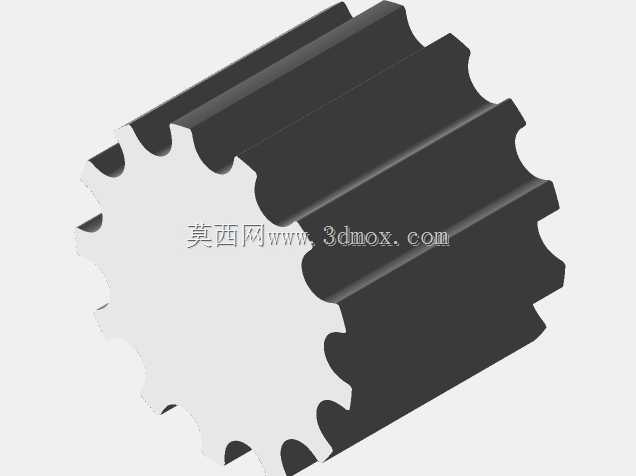

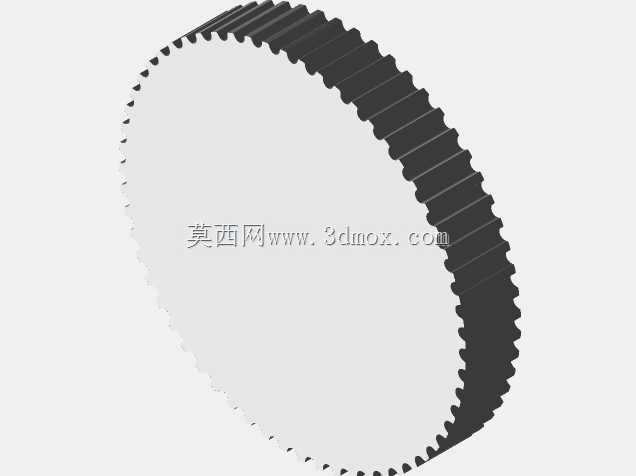

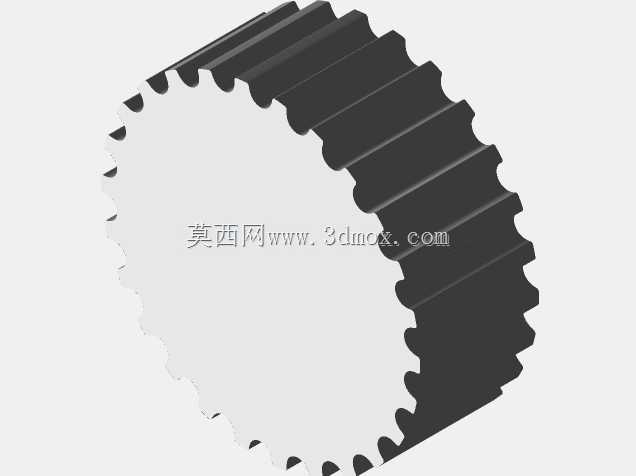

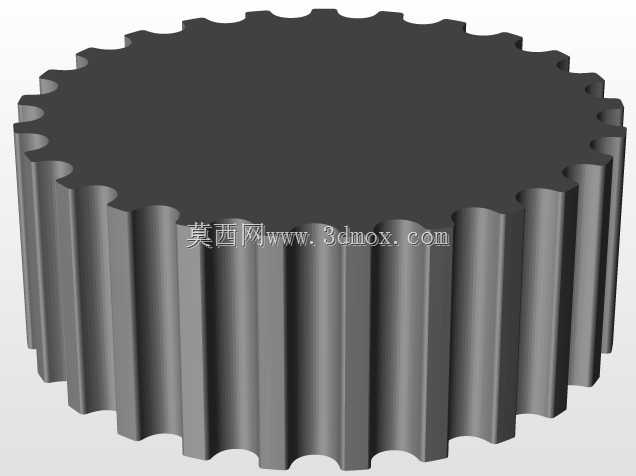

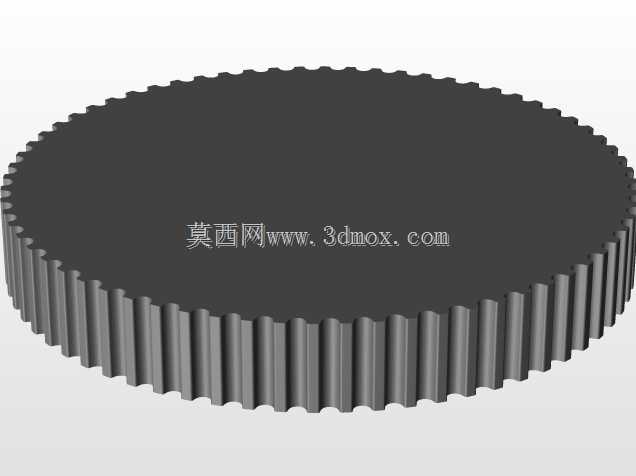

这次建模的系列齿轮统一采用2mm节距、6mm轴向厚度的参数，齿廓完全匹配市面上常规的6mm宽GT2同步带，齿数覆盖12齿到120齿的常用区间，能适配不同减速比、不同中心距的传动布局需求。设计初期首先要确认的是安装边界：小齿数齿轮因为根切限制，内孔预留尺寸不能过大，要给轮毂、紧定螺钉孔留出足够的壁厚空间，避免安装后传动过程中出现轮毂开裂的问题；大齿数齿轮因为分度圆直径更大，除了常规的紧定螺钉固定结构，还可以根据实际安装需求预留法兰安装位，适配不同的轴端固定方式。

建模过程中齿形的生成是核心环节，不能用近似圆弧代替标准GT2齿廓，否则实际装配时会出现同步带爬齿、啮合异响、磨损加快的问题，每一个齿数对应的齿顶圆、齿根圆、分度圆参数都要严格匹配齿形规范，齿向方向做了微小的倒角处理，避免同步带侧边和齿轮端面长期摩擦出现起毛断裂的情况。轴向6mm的厚度刚好完全覆盖6mm宽同步带的啮合面，既不会因为厚度过窄导致同步带啮合面积不足出现打滑，也不会因为厚度过大增加不必要的转动惯量，对于轻载高速的传动场景来说，多余的转动惯量会直接影响传动响应速度，尤其是3D打印机这类需要频繁正反转的机构，惯量过大会直接导致定位精度下降。

实际选型搭配的时候，要注意两个啮合齿轮的平行度公差，安装轴的平行度偏差不能超过0.1mm，否则同步带会出现单边受力的情况，不仅会大幅缩短同步带使用寿命，还会导致传动过程中出现周期性的张力波动，影响终端执行件的运动平稳性。不同齿数的齿轮搭配可以实现不同的传动比，比如用20齿主动轮搭配60齿从动轮就能实现3:1的减速，搭配不同扭矩的步进电机就能满足不同负载的驱动需求，整个系列的齿轮安装孔位都预留了标准的紧定螺钉槽位，装配时不需要额外做二次加工就能直接固定在D型输出轴上，对于快速原型验证、小型设备迭代的场景来说，能省下不少自定义建模的时间。
