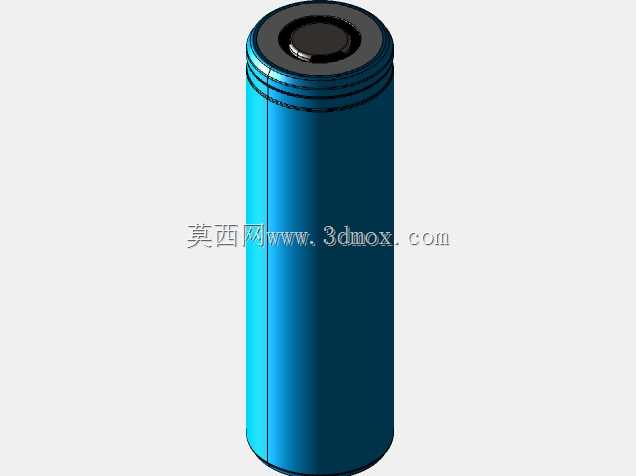

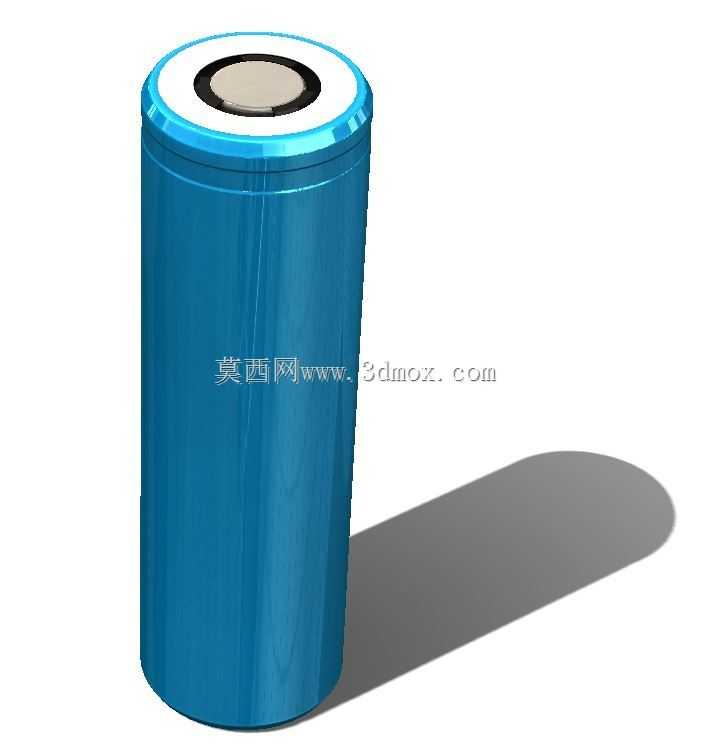

21700规格圆柱锂离子电芯三维结构

在便携储能产品、电动两轮车、高倍率电动工具以及新能源乘用车的动力模组设计环节，21700圆柱电芯是目前应用占比极高的标准化储能单元，这款三维结构完整还原了量产电芯的真实外形与装配边界，能直接用于电池包的排布仿真、结构干涉检查与固定结构设计。从实际选型角度看，这款电芯的直径为21mm、轴向总长度70mm，相比传统18650电芯，单体容量提升幅度超过40%，在相同模组体积下能实现更高的能量密度，同时圆柱结构本身的散热表面积更大，在高倍率充放电工况下的热管理压力更低，适配大电流放电的电动工具、短途代步车等场景的使用需求。设计这款三维模型时，完全遵循量产电芯的实际公差要求，外壳采用带圆角收口的薄壁钢壳结构，顶部正极位置预留了绝缘密封圈与凸起的极柱结构，负极则为壳体底部的平面结构，建模时特意还原了外壳表面的喷涂层质感，以及极柱位置的绝缘垫片细节，确保在做电池仓结构设计时，不会出现尺寸匹配偏差。在实际结构设计工作中，很多工程师在排布电池模组时容易忽略电芯的外形公差，尤其是顶部收口位置的直径变化，以及极柱的凸起高度，这款模型将这些容易被忽略的细节都做了精准还原，在做固定支架的开孔设计、汇流排的焊接位置定位时，可以直接提取模型的轮廓尺寸做配合校验，不需要反复核对二维规格书的尺寸标注。另外，圆柱电芯的安装固定通常采用支架卡接或者套壁粘接的方式，模型还原的真实圆柱面弧度，能帮助工程师验证卡接结构的抱紧力是否合理，避免出现装配后电芯松动、或者过盈量太大压坏电芯外壳的问题。在消费类电子的内置电池仓设计中，这款电芯的尺寸参数也能适配大容量充电宝、户外便携电源的内部空间排布，通过三维模型的虚拟装配，可以提前计算仓内可容纳的电芯数量，优化走线与保护板的安装位置，减少开模后的结构修改次数。不同于很多简化建模的电芯模型，这款结构没有做多余的特征省略，哪怕是壳体底部的负极刻印区域、顶部正极的绝缘圈厚度都按照实物比例还原，在做产品渲染、结构爆炸图制作时也能直接使用，不需要额外做细节补全。
