教学实训用TT减速齿轮马达结构设计

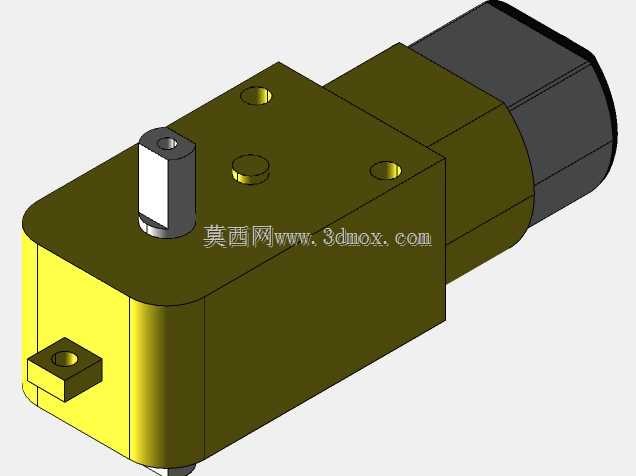

高校机器人实训项目里，批量采购的成品TT马达常出现外壳公差过大、输出轴同轴度偏差的问题，装到智能小车上跑直线时容易跑偏，齿轮啮合间隙不均还会导致空载电流波动大，学生做循迹避障实验时经常要反复调整硬件参数，浪费大量实训时间。这款通用外壳的设计，特意把上下壳的定位止口做了0.02mm的过盈配合余量，注塑成型后不用额外修配就能精准对齐，输出轴的轴承安装孔位同轴度公差控制在0.015mm以内，能适配市面上绝大多数标准130直流电机的安装尺寸，不用单独开模定制电机本体。

外壳侧面的固定孔做了沉头设计，装配时螺丝头不会突出壳体表面，装到小车底盘上不会和走线或者其他结构件干涉，输出轴的D型切面尺寸严格匹配常用的塑料车轮、联轴器公差，不用学生自己打磨轴面就能牢固锁紧，不会出现跑轮打滑的情况。壳体顶部的电机安装位预留了0.1mm的涂胶槽，点胶固定后既能防止电机运转时震动移位，又能避免胶液溢出到齿轮腔里影响传动效率。

齿轮腔的内壁特意做了一圈储油槽，装配时涂抹少量润滑脂就能长时间保持齿轮润滑，不用频繁拆开补油，适合学生长时间做项目调试。壳体边角都做了R1.5的圆角处理，没有尖锐毛刺，学生装配时不会划伤手，外壳壁厚均匀控制在1.8mm，用普通ABS注塑就能达到足够的结构强度，摔落时不容易开裂，同时重量控制在合理范围，不会给小型机器人增加过多负载。

输出轴的伸出长度做了多档适配设计，既能装常规的小车车轮，也能搭配联轴器连接机械臂的小负载关节，通用性极强。壳体上的定位凸台尺寸和市面上主流的创客底盘安装孔位完全匹配，不用额外打孔就能直接固定，降低学生的加工门槛。齿轮腔的内部空间做了优化，能兼容1:48到1:120不同减速比的齿轮组，学生可以根据项目需求更换齿轮调整输出转速，不用更换整个外壳，大幅降低实训耗材成本。
