WEG SWA71系列伺服电机三维结构设计

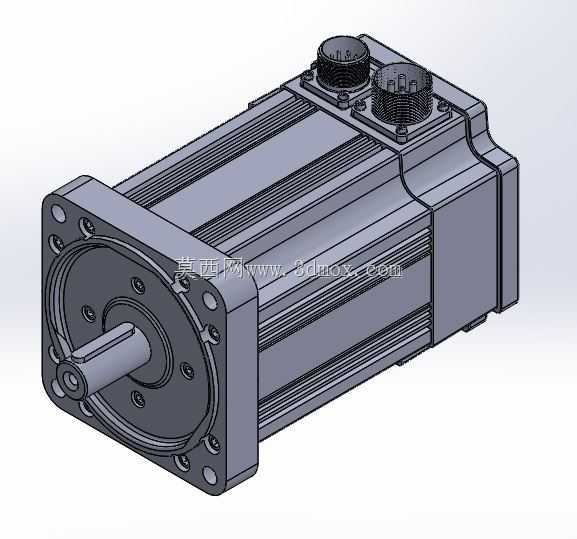

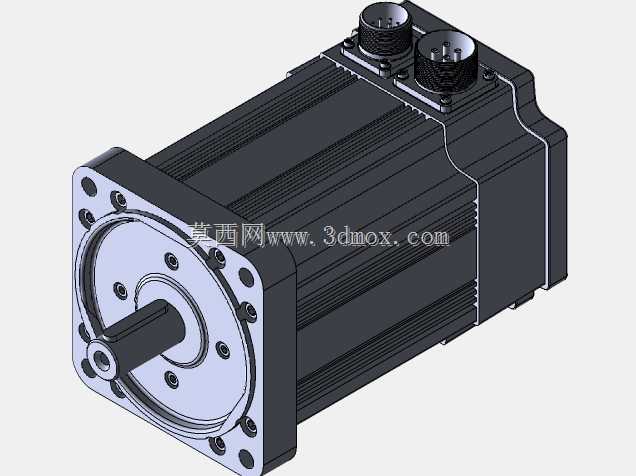

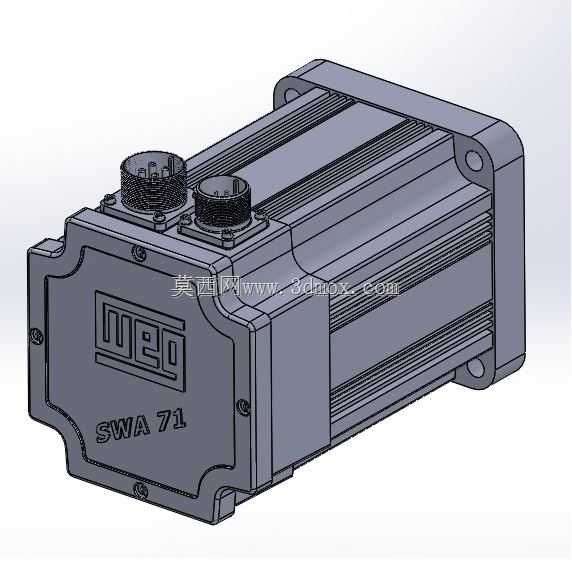

这款伺服电机的三维结构还原，完全围绕工业现场实际安装与传动需求搭建，在自动化生产线、数控机床进给轴、包装机械牵引辊、工业机器人关节驱动这类对转速扭矩控制精度有严苛要求的场景中，这类9.3N·m额定扭矩、3000RPM额定转速的伺服单元，是实现精准位置控制、速度闭环调节的核心执行部件。从结构设计思路来看，模型完整还原了电机本体的方形安装法兰特征，端盖处的安装孔位完全匹配通用伺服安装尺寸规范，后端的两个电气连接器分别对应动力供电与编码器信号传输，建模时特意保留了连接器的凸起防护结构，避免现场布线时线缆弯折过度导致的接触不良问题。机身外壳的散热筋结构并非装饰性建模，每一条筋条的间距、凸起高度都参考了实物的散热设计逻辑，保证电机在额定负载持续运行时，壳体热量能通过筋条增大散热面积快速散出，避免绕组过热触发保护停机。输出轴端的轴径、键槽尺寸严格按照对应功率段伺服的标准接口设计，可直接匹配同步带轮、联轴器、行星减速机等常用传动连接件，不需要额外做轴径适配修改。安装边界方面，模型预留了足够的法兰安装沉孔深度，现场安装时螺栓不会突出电机安装面，同时机身侧面的接地标识位置、端盖的密封槽结构都做了精准还原，结构工程师在做设备整体布局时，可以直接调用该模型完成电机安装位的空间校核，不需要反复核对二维样本尺寸，避免出现安装干涉、线缆走线空间不足的问题。电机本体的接线盒朝向、编码器接口的旋转角度都按照常规出厂安装状态建模，设计人员也可以根据实际布线需求，在装配环境下调整端盖旋转角度，适配不同设备的走线方向。从实际选型角度看，该规格伺服属于中小功率段高响应驱动单元，既可以用于单轴的点位控制场景，比如物料搬运机构的升降、横移动作，也可以配合多轴控制器完成插补运动，满足非标自动化设备中复杂轨迹的运动需求，建模时对电机本体的转动惯量匹配特征也做了结构体现，机身长度与转子惯量等级对应，方便设计人员在选型阶段快速评估负载与电机的惯量匹配度，减少后续调试阶段的共振风险。
