集成式无刷交流伺服驱动电机结构

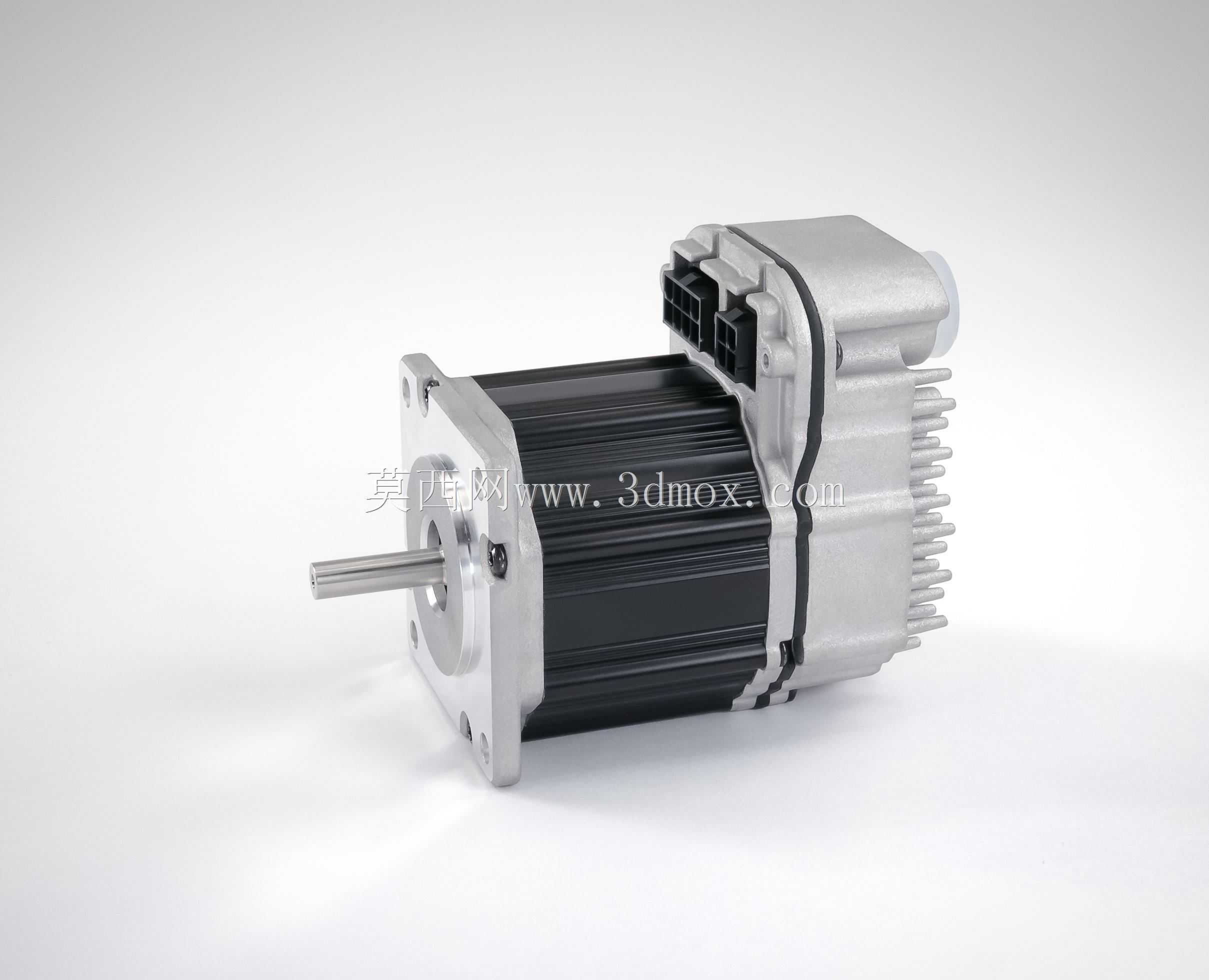

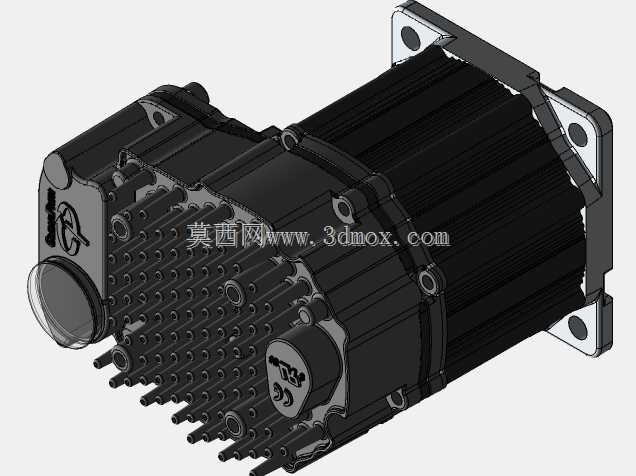

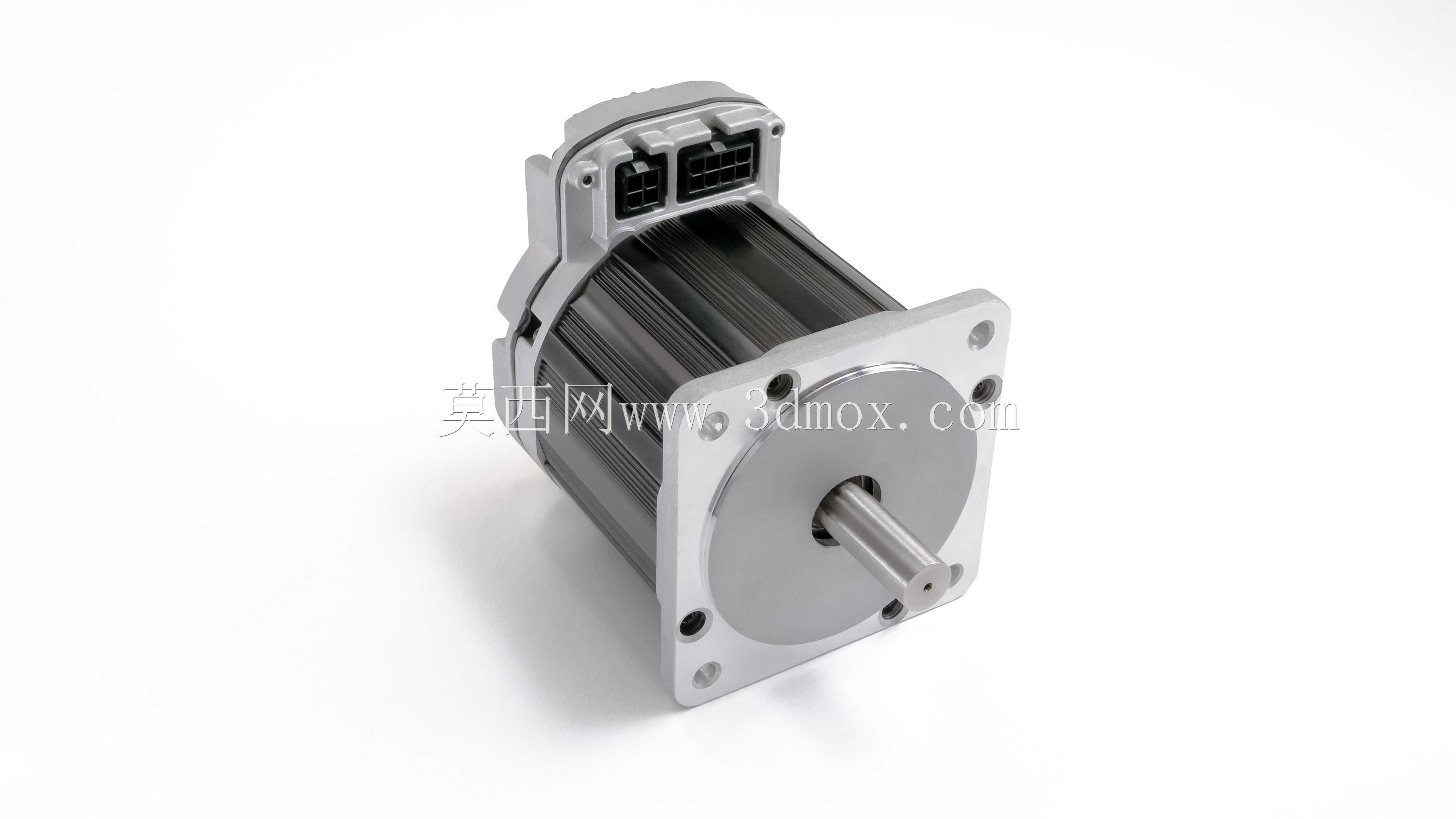

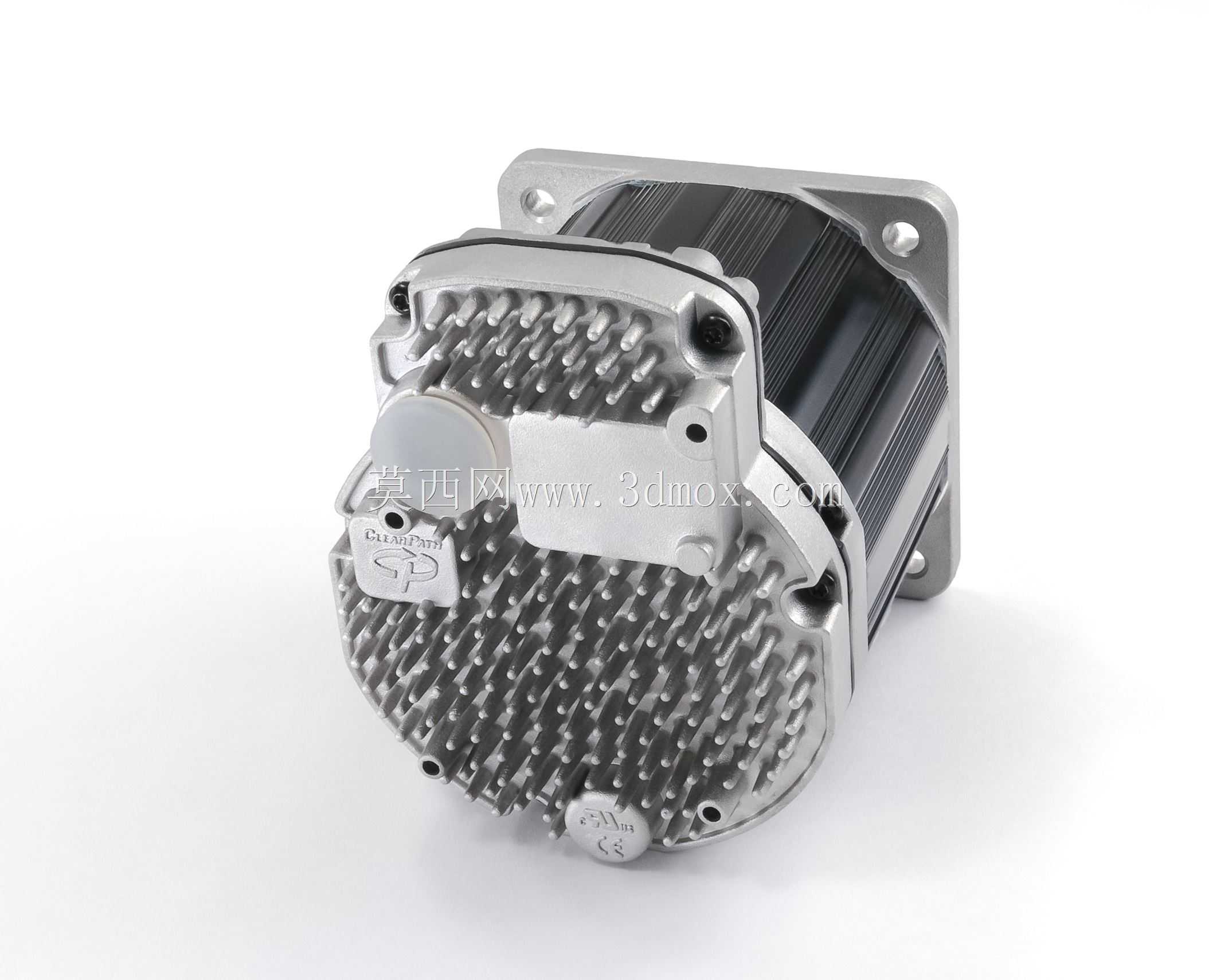

在自动化产线改造、小型数控设备升级、精密定位平台搭建的场景里，这类集成一体式无刷伺服电机的选型出镜率一直很高，不同于传统伺服需要单独搭配驱动器、布线繁杂的方案，这款电机把驱动控制单元和电机本体做了深度集成，从结构根源上减少了外部接线的故障点，也压缩了整套动力单元的安装占用空间。从结构设计逻辑来看，电机本体采用NEMA23标准安装法兰尺寸，安装孔位遵循行业通用的57mm步进电机安装边界，法兰端的止口尺寸做了公差匹配，能直接兼容原有57规格电机的安装工位，不需要额外加工转接板，对于老设备升级替换的场景来说，能大幅降低改造成本。后端的集成驱动部分做了鳍片式散热结构，外壳的散热筋沿着电机轴向排布，运转时自带的转子风叶能顺着散热筋形成导流风道，持续带走驱动板功率器件的发热量，保证长时间额定负载运行时不会出现过热降额的问题。电机侧端的连接器集成了动力、通讯、IO信号接口，不需要单独给驱动器布设强电动力线，只需要接入直流供电总线和控制信号就能完成调试，布线工作量比传统分体式伺服减少六成以上。从实际功能特性来看，这款电机支持位置、速度、扭矩三种控制模式，内部集成了高分辨率编码器，能实现精准的位置闭环，低速运行时不会出现步进电机常见的低频震动问题，高速段的扭矩输出也比同规格步进电机更平稳，适合用在小型雕刻机进给轴、3D打印设备运动轴、自动化分拣摆臂、精密送料机构这类对定位精度和运行平稳性有要求的工位。设计时还考虑了安装场景的兼容性，电机出轴采用标准直径加工，带键槽结构，能直接搭配同步轮、联轴器、齿轮等传动件，不需要额外做轴径改装；端盖的密封结构做了防尘处理，能适应普通工业车间的多尘环境，不需要额外加装防尘外罩。在做三维结构建模的时候，完整还原了电机本体的散热筋细节、法兰安装孔的沉头结构、后端驱动模块的接插件位置、编码器端的出线方向，所有安装配合尺寸都按照实物测绘参数做了公差预留，导入设备装配体的时候可以直接做干涉检查，提前排查安装时可能出现的空间冲突，比如和旁边安装的传感器、走线槽、设备机架的位置干涉，不用等到实物采购回来才发现安装空间不足的问题。对于做小型自动化设备结构设计的工程师来说，这类集成伺服的三维模型能直接放到装配体里做布局验证，提前算好安装螺丝的长度、接插件的插拔空间、散热所需的预留间隙，大幅缩短设备开发的结构验证周期，也能避免选型时因为尺寸参数核对不到位导致的采购错件问题。
