深沟球滚动轴承精密结构设计

在各类旋转传动场景中，这类深沟球结构的滚动轴承是应用覆盖范围极广的基础支承部件，从中小型电机输出端、机床主轴副、家用电机转轴到工业输送线的辊筒支承位，都能见到这类零件的身影，核心作用是承接轴系运转过程中的径向载荷，同时可兼顾一定比例的轴向载荷，将轴系运转时的滑动摩擦转化为滚动体与滚道间的滚动摩擦，大幅降低运转过程中的能量损耗与零件磨损速率。

设计这类轴承时，首先要匹配安装位的尺寸边界，本次设计的轴承内径为15mm，对应适配直径15mm的转轴安装，外径25mm，对应轴承座安装孔的加工尺寸需匹配该外径公差，装配时需注意内圈与轴、外圈与座孔的配合公差选择，过盈量过大会导致装配后轴承游隙过小，运转时温升过快卡滞，间隙过大则会引发轴系跳动，影响传动精度。

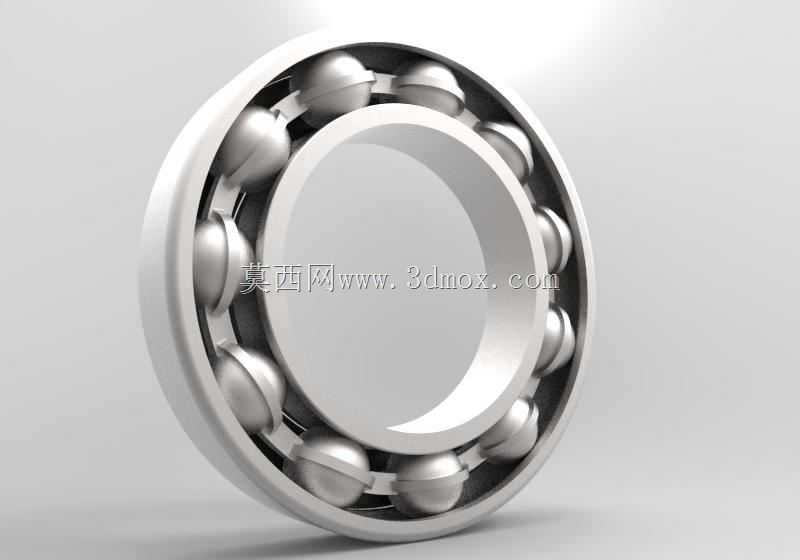

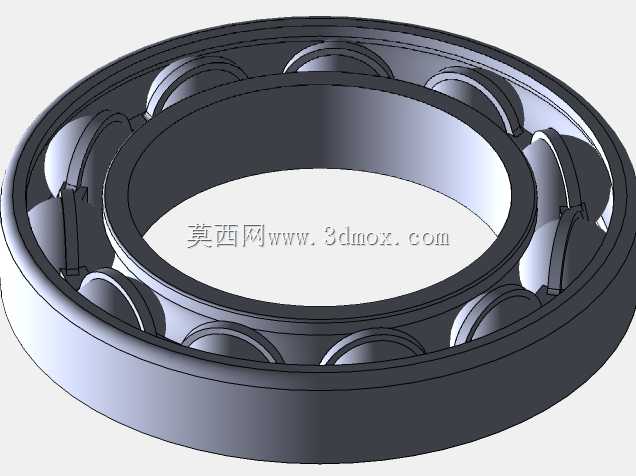

结构层面，轴承由内圈、外圈、钢质滚动体、保持架四个核心部分组成，内圈与转轴配合随轴同步转动，内圈外侧加工有弧形滚道，外圈固定于轴承座内，内侧加工有对应弧度的滚道，滚动体均匀排布在内外圈滚道之间，保持架的作用是将相邻滚动体均匀分隔，避免滚动体在运转过程中相互接触摩擦，同时引导滚动体在滚道内平稳循环滚动，保证载荷均匀分布在各个滚动体上。

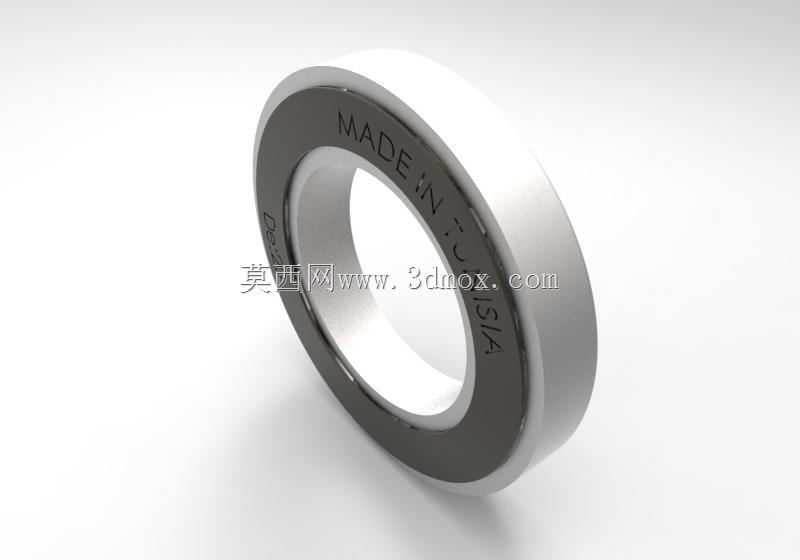

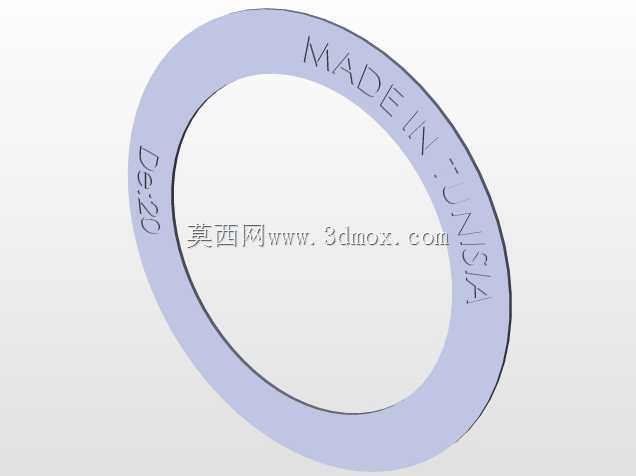

选型应用时，需根据实际工况的载荷大小、转速区间、工作环境温度选择对应的游隙组别与密封形式，常规无密封的开式轴承适合有定期润滑维护、环境洁净的传动场景，带防尘盖或密封圈的款式则适合粉尘较多、不便频繁加注润滑脂的工况，可有效阻挡外界杂质进入滚道内部，延长轴承的实际使用寿命。建模过程中需严格控制滚道的曲率半径与滚动体直径的匹配关系，曲率过大或过小都会导致滚动体与滚道的接触应力异常，运转时出现异响、早期点蚀等失效问题，同时保持架的兜孔间隙需预留合理范围，既要保证滚动体可灵活转动，又不能间隙过大导致滚动体窜动。这类轴承的安装通常采用冷压或热装工艺，冷压时需借助专用套筒将压力施加在对应配合的套圈端面上，禁止通过滚动体传力导致滚道压伤，热装则是通过感应加热将轴承内圈均匀升温至合理温度后套装在轴颈上，待自然冷却后形成稳定的过盈配合，保障轴系长期运转的稳定性与可靠性。
