SMA内螺纹面板安装射频连接组件

做射频链路结构设计的工程师大多对SMA系列接头不陌生，这款内螺纹面板安装件，是通讯设备、测试仪器、射频模组里实现同轴信号稳定传输的常用连接件，适配RG174规格同轴电缆，在无线通信基站前端模块、实验室射频测试工装、车载通讯终端、工业无线传感设备里都有广泛应用，主要承担面板端射频端口的固定、同轴电缆与设备内部射频电路的信号衔接作用，能在设备面板处形成稳固的信号通路，避免线缆晃动带来的接触不良、信号驻波比异常问题。

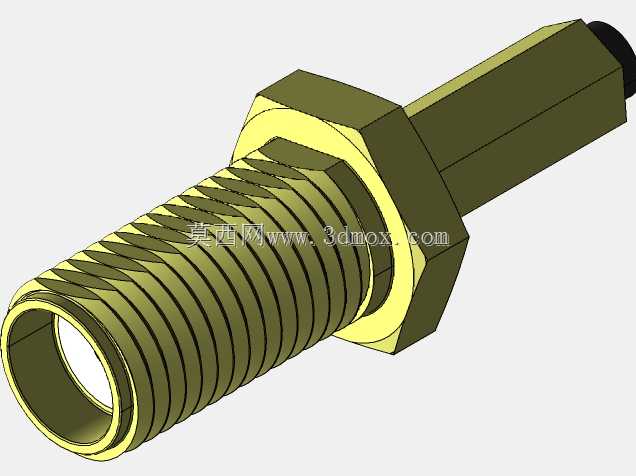

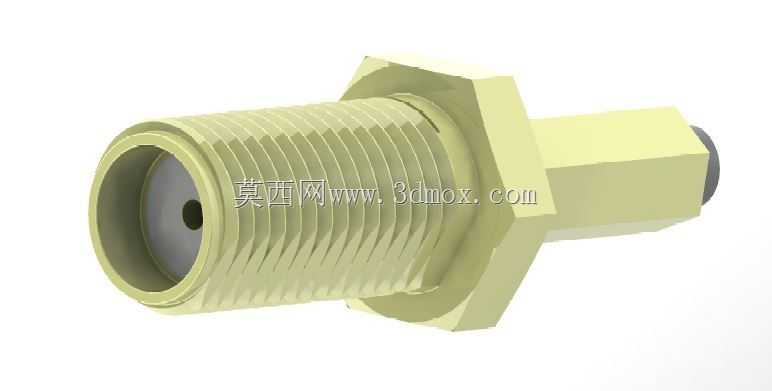

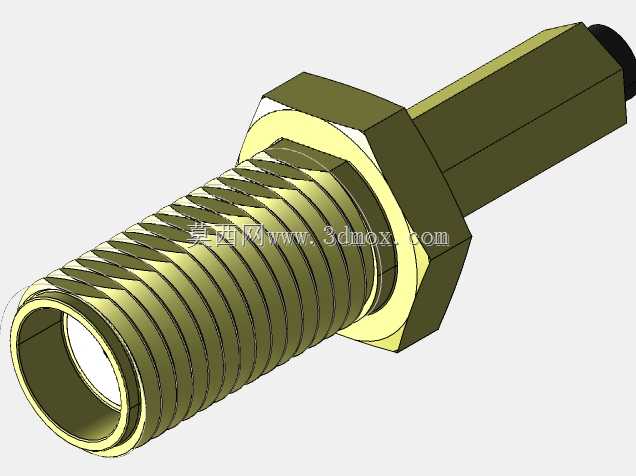

从结构设计逻辑来看，这款接头采用穿板式安装结构，中部的六角法兰定位台是核心安装基准，设计时法兰台的厚度对应常规设备面板的钣金厚度区间，安装时从面板外侧穿入安装孔，内侧通过配套锁紧螺母固定，法兰台与面板贴合的端面可根据防护需求加装密封垫圈，满足户外设备的防尘防水要求。接头一端为标准SMA内螺纹接口，符合射频同轴连接器的通用接口规范，可与同规格SMA公头实现快速插拔对接，接口内部的介质内芯与中心接触件采用精密同轴设计，保证特性阻抗维持在50Ω的常规射频应用标准，降低信号传输过程中的反射损耗。另一端为压接式线缆连接端，适配RG174同轴电缆的线径规格，压接部位设计有防滑倒刺结构，压接后线缆外屏蔽层与接头外壳可靠导通，既保证屏蔽效能，也能承受一定的线缆拉拽力，避免日常运维中线缆拉扯导致的接头脱落。

做三维建模时，需要重点把控几个关键尺寸边界：首先是穿板安装孔的直径公差，要保证接头主体穿入部分与安装孔的间隙控制在合理范围，间隙过大会导致接头安装后晃动，影响对接精度，间隙过小则会增加装配难度；其次是六角法兰台的对边尺寸与厚度，要匹配常用扳手的操作空间，避免面板上其他元件干涉锁紧操作；内螺纹接口的螺纹精度、中心接触件的同轴度是建模的核心公差项，直接影响信号传输性能，建模时需严格遵循SMA接头的行业尺寸规范，保证不同厂家同规格接头的互换性。另外，接头整体的轴向长度需要结合设备内部的布线空间确定，避免接头穿入面板后与内部电路板、其他结构件发生干涉，压接端的长度要预留足够的线缆压接操作空间，方便生产环节的线缆装配作业。

在实际选型应用中，这款接头适合需要在设备面板上预留固定射频测试端口、外接天线端口的场景，相比直式线缆接头，面板安装式结构能将端口固定在设备壳体上，频繁插拔时不会带动内部线缆晃动，大幅提升设备射频端口的使用寿命，减少运维过程中的接头故障概率。建模过程中还原接头的细节结构时，要注意外表面的螺纹牙型、六角台的棱角、内孔介质的台阶结构都要准确呈现，方便后续做整机装配干涉检查、装配工艺模拟时获得准确的参考依据。
