嵌入式GPS定位传感模块结构设计

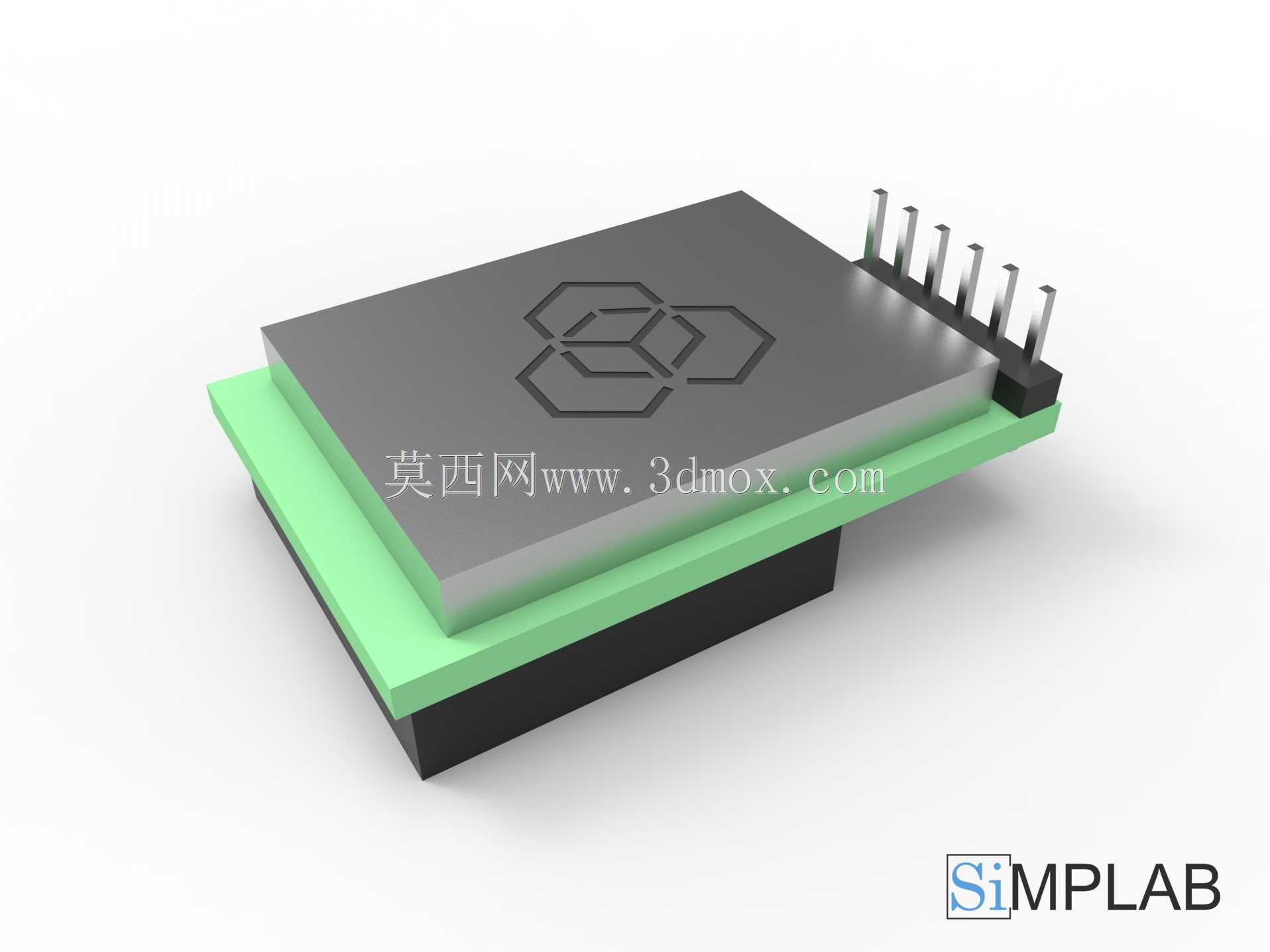

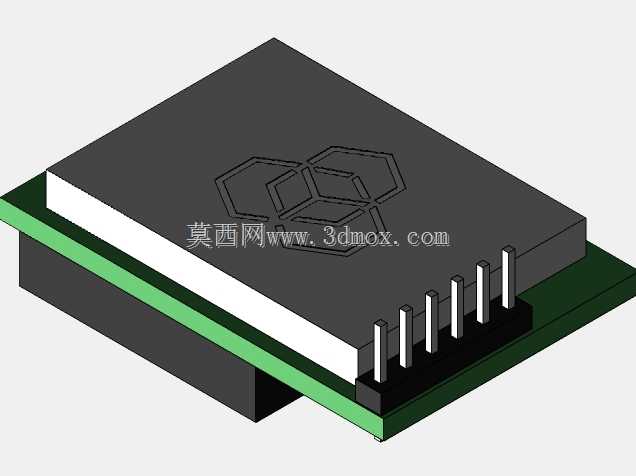

　　在车载定位终端、户外测绘手持设备、工业资产追踪终端这类需要集成卫星定位功能的硬件开发场景中，GPS接收模块的结构适配性往往直接决定整机的装配效率与信号稳定性。这款定位模块采用层叠式堆叠结构设计，最上层为金属屏蔽罩，表面做哑光导电氧化处理，既可以隔绝板上其他射频电路的信号干扰，也能提升模块整体的结构强度，避免生产焊接过程中外力损伤内部射频芯片。屏蔽罩边缘采用折边包边工艺，与下层PCB基板的接地焊盘精准匹配，回流焊接时可实现可靠的接地连接，减少信号杂散。模块单侧引出直插式金属引脚，引脚采用标准2.54mm间距设计，既可以直接插装在主控电路板的对应焊孔内完成波峰焊接，也能配合排座实现可拆式连接，方便后期维护更换，

　　引脚长度预留了常规板厚加焊盘浸润的冗余尺寸，避免出现引脚过短透锡不足的问题。中间层的浅绿色阻焊PCB基板承载核心射频接收电路、信号放大单元与外围无源器件，基板采用FR-4材质，厚度控制在1.6mm，兼顾布线空间与整体结构刚性，布线时将射频接收通路布置在靠近天线馈点的区域，减少信号传输路径的损耗。最下层的黑色绝缘基座采用耐高温工程塑料注塑成型，在模块插装时可以起到限位作用，避免模块过度插入导致引脚弯折，同时基座底部预留了点胶槽，在高振动应用场景下可以通过点胶进一步加固模块与主板的连接，防止长期振动后引脚脱焊。从安装边界来看，模块整体外形方正，引脚侧的突出结构不超出基座边缘，在整机布局时可以将模块布置在靠近设备外壳无金属遮挡的区域，

　　上方预留至少3mm的净空区域，避免金属结构件遮挡卫星信号，模块周边不需要额外预留过大的避让空间，相邻元件只要满足常规电气间隙要求即可，非常适合紧凑型定位终端的集成设计。在结构建模过程中，需要重点核对引脚的位置度公差、屏蔽罩与基板的同轴度，以及各层堆叠后的总高度尺寸，确保生成的数字模型可以直接用于PCB封装库调用、整机结构干涉检查，以及装配工装的设计参考，避免实际生产时出现装配错位、引脚与焊盘不对中的问题。
