Creo环境下远程红外接近传感元件结构设计

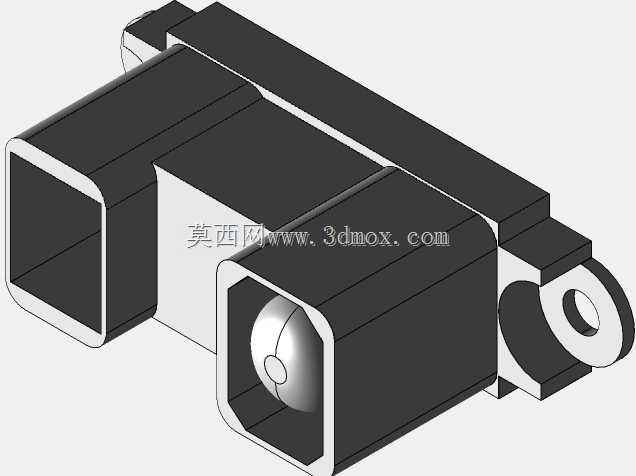

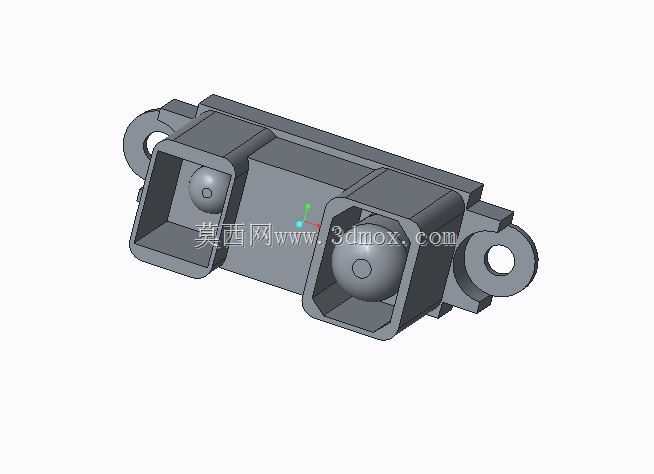

在自动化产线的物料到位检测、智能仓储的货位占用识别、服务机器人的避障感知、自助终端的人体靠近触发这类场景里，非接触式的接近检测方案一直是结构选型时的高频选项，这类红外接近传感元件的结构设计，直接决定了现场安装的适配性与长期运行的可靠性。从结构设计逻辑来看，这款元件采用双光腔独立布局，发射端与接收端分别设置在壳体两端的内凹腔体内，腔体内壁做了阶梯式挡光结构，能最大程度减少发射端红外光线在壳体内部的串扰，避免近距离检测时出现信号误触发的问题，两个光学元件的安装位都预留了0.1mm的定位公差带，适配常规贴片式红外发射管与接收管的装配公差，不需要额外做治具就能完成元件的精准对位。壳体两侧延伸出带安装孔的固定耳，安装孔做了沉台设计，适配M2规格的盘头螺丝，沉台深度刚好覆盖螺丝头厚度，安装后螺丝端面不会突出壳体表面，避免和周边结构产生干涉；固定耳与主体壳体的衔接处做了R0.8的圆角过渡，减少注塑成型时的应力集中，也能避免安装锁紧时固定耳出现断裂问题。整体壳体的外形做了窄边化处理，主体宽度控制在18mm以内，长度方向尺寸适配常规20mm间距的安装位，不管是嵌入设备面板安装，还是固定在设备内部的型材支架上，都不会占用过多的结构空间；壳体表面没有多余的凸起结构，外壁做了细微的磨砂纹理处理，既能减少环境杂光对接收端的干扰，也能避免装配过程中表面留下划痕影响外观。在实际选型适配时，这类结构的传感元件可以直接替换同安装尺寸的传统光电开关，不需要重新改动安装孔位，双端内凹的光腔设计不需要额外加装遮光套筒，就能在有一定环境光干扰的车间场景下稳定工作，检测距离覆盖10cm到150cm的常用区间，能满足大部分民用与工业场景的非接触接近检测需求。结构建模过程中，所有的装配止口、定位柱尺寸都按照注塑件的常规拔模角度做了处理，壳体壁厚均匀控制在1.5mm，避免注塑时出现缩痕、缺胶的问题，内部的PCB安装位预留了0.2mm的间隙，适配喷三防漆后的PCB板厚度公差，接线端的出线槽做了圆角导向，避免装配时划伤线材绝缘层。
