NEMA17薄型步进电机结构设计

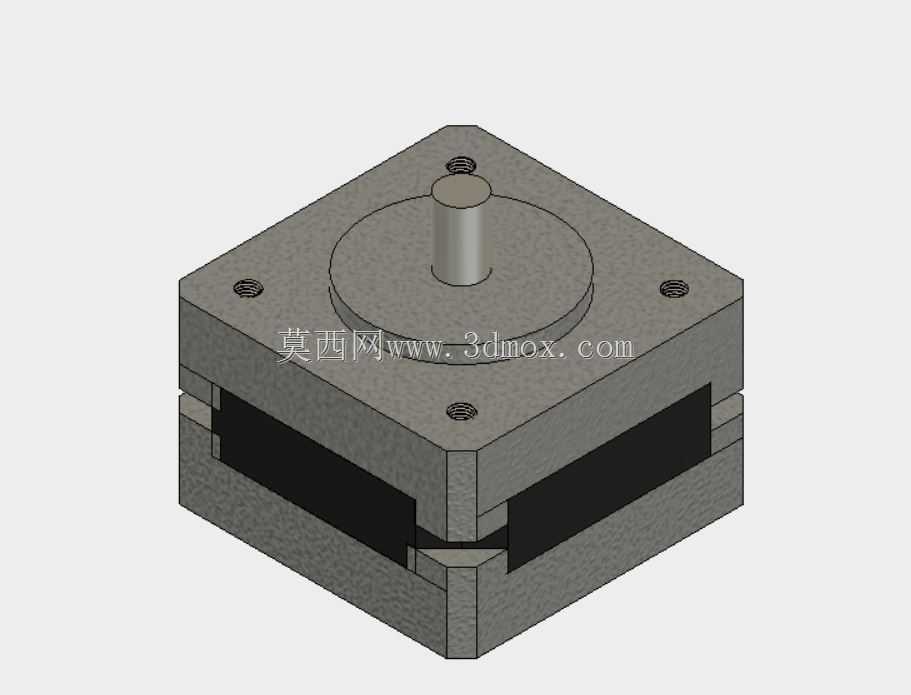

这款薄型步进电机的结构设计，最先要考虑的是紧凑安装空间下的动力输出适配，在3D打印机X/Y轴传动、小型桌面雕刻机进给、自动化点胶工位位移驱动这类对安装厚度有严格限制的场景里，常规厚度的NEMA17电机会挤占其他结构件的布置空间，薄型化的机身设计刚好能填补这类场景的选型空白。从实际使用的角度看，电机的方形安装法兰保留了标准NEMA17的安装孔位间距，四个角的沉头安装孔适配M3规格的固定螺丝，安装时不需要额外制作转接板，能直接兼容现有标准NEMA17电机的安装基座，降低设备改型的结构调整成本。输出轴采用单出轴D型切面设计，和同步轮、联轴器的配合面可以传递更大的扭矩，避免高速启停时出现轴面打滑的问题，轴伸长度控制在合理范围，既保证传动件的安装定位空间，也不会因为轴伸过长增加径向跳动量。机身的层叠结构设计是薄型电机的核心特点，定子组件和端盖的配合公差控制在微米级，既保证内部磁路的闭合效率，也能控制整机的装配厚度，机身侧面的黑色封装层既起到内部绕组的防护作用，也能在电机持续运行时辅助散出绕组产生的热量，避免长时间运行出现过热退磁的问题。设计过程中优先保证了安装边界的通用性，法兰边长、安装孔中心距、输出轴直径都和标准NEMA17电机保持一致，设备选型替换时不需要调整周围的限位开关、传动张紧结构的位置，只需要根据机身厚度调整安装座的固定深度即可。从动力输出特性来看，这款薄型电机的扭矩输出特性适配中低速平稳传动的场景，步距角保持标准1.8度，搭配常规的步进驱动器就能实现精准的位移控制，在桌面级自动化设备的小负载传动场景里，既能满足定位精度要求，也能凭借更薄的机身压缩设备整体体积，让小型工控设备的结构布局更灵活。
