航模用外转子无刷动力电机结构设计

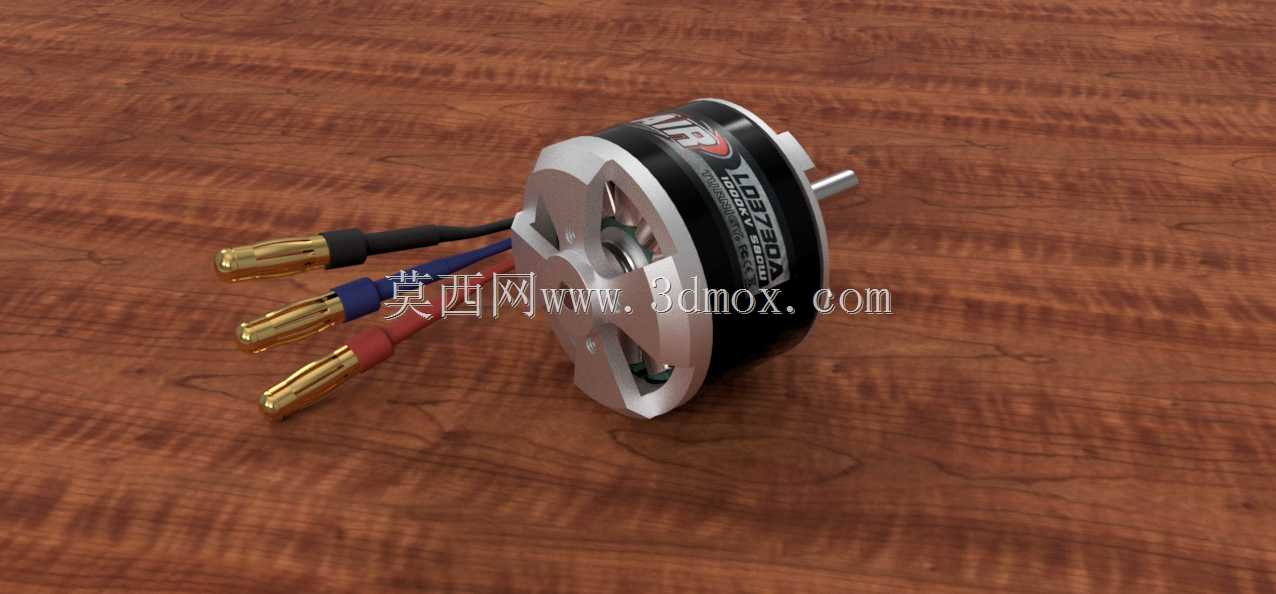

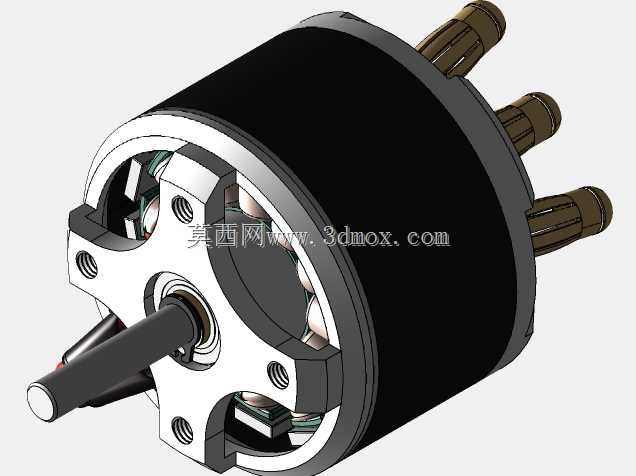

这款外转子无刷电机主要面向固定翼航模、小型多旋翼飞行器的动力输出场景，在航模动力系统中承担电能到机械能的转换作用，相比同规格有刷电机，它没有碳刷换向带来的摩擦损耗与电火花干扰，运转时的电磁噪音更低，连续运转的可靠性更突出，能适配航模飞行时频繁的转速变化与负载波动需求。从结构设计思路来看，它采用外转子布局，将永磁体贴装在旋转的外壳内壁，定子绕组固定在中心基座上，这种布局能让转子获得更大的转动惯量，带动螺旋桨旋转时的扭矩输出更平顺，同时外壳旋转的过程中能直接带动周边空气流动，带走绕组工作时产生的热量，不需要额外加装散热风扇就能满足持续大油门运转的散热要求。出线端采用3.5mm规格的镀金香蕉插头，三根动力线分别对应三相绕组的接线端，插头的镀金层能降低大电流通过时的接触电阻，避免长时间大负载下接插件发热氧化，插拔的自锁力度也能匹配航模飞行时的振动环境，不会因为机身振动出现接线松脱的问题。安装端的输出轴采用标准直径的淬火钢轴，轴端做了倒角处理，方便螺旋桨桨座的快速装配，轴身配合卡簧槽可以通过E型卡簧锁定桨座的轴向位置，避免高速旋转时桨座飞出。电机的安装基座预留了四个呈十字分布的安装孔，孔位间距符合主流航模电机的安装标准，既可以通过螺丝直接固定在航模的防火板上，也可以搭配减震胶柱安装在多旋翼飞行器的机臂端，安装孔的沉台设计能让螺丝头完全沉入基座内，不会突出平面干涉转子的旋转间隙。定子部分采用高牌号硅钢片叠压而成，叠片间的绝缘涂层能有效降低涡流损耗，绕组采用多股漆包线并绕的方式，兼顾大电流通过能力与槽满率，绕组端部做了绝缘浸漆处理，能抵御飞行环境中的潮气与油污侵蚀。转子外壳采用高强度铝合金拉伸成型，表面做了阳极氧化处理，既减轻了整体重量，又能保证旋转时的结构强度，不会因为高速旋转出现外壳形变扫膛的问题。端盖与转子外壳采用过盈配合加铆点固定，装配后整体做了动平衡校准，在一万转每分钟的转速下也不会出现明显的振动，能保证飞行时机身的稳定性，不会因为电机振动影响飞控传感器的采样精度。
