三爪平动式机器人末端夹持执行器

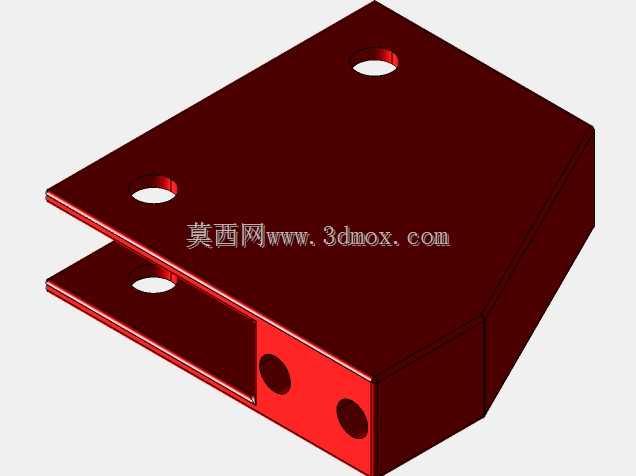

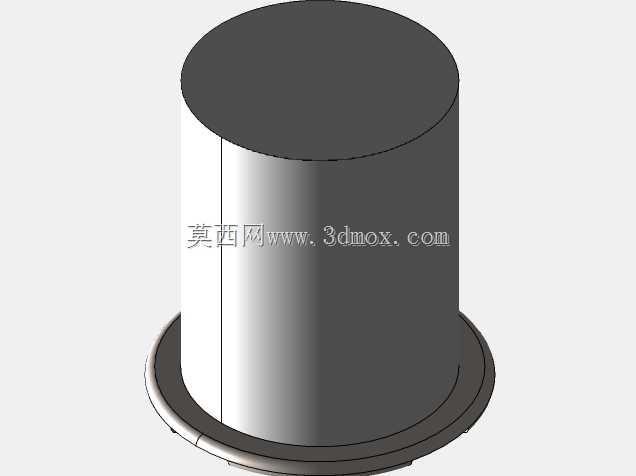

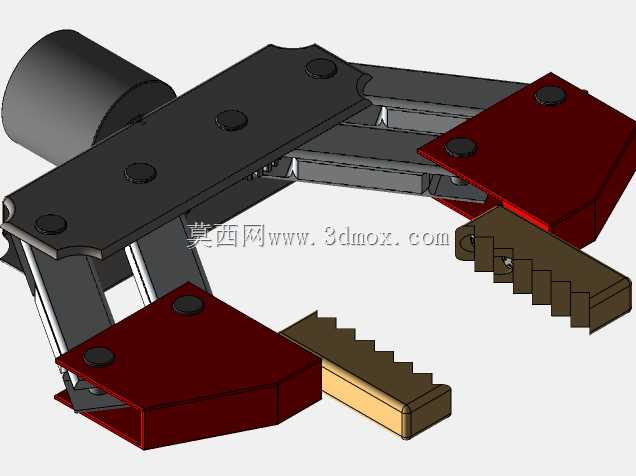

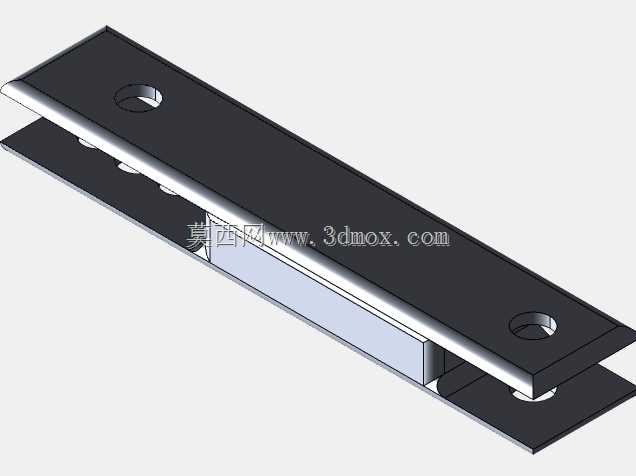

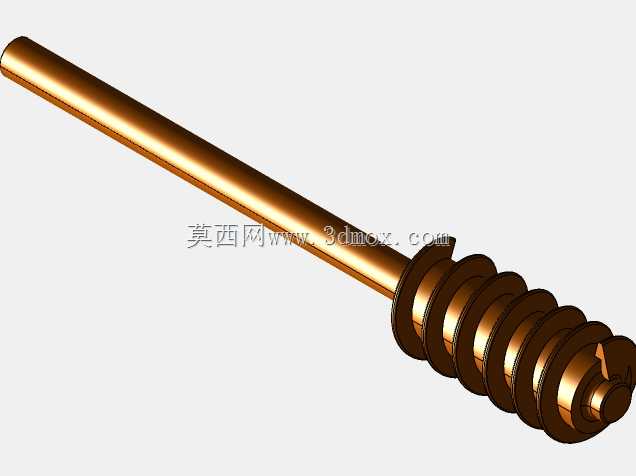

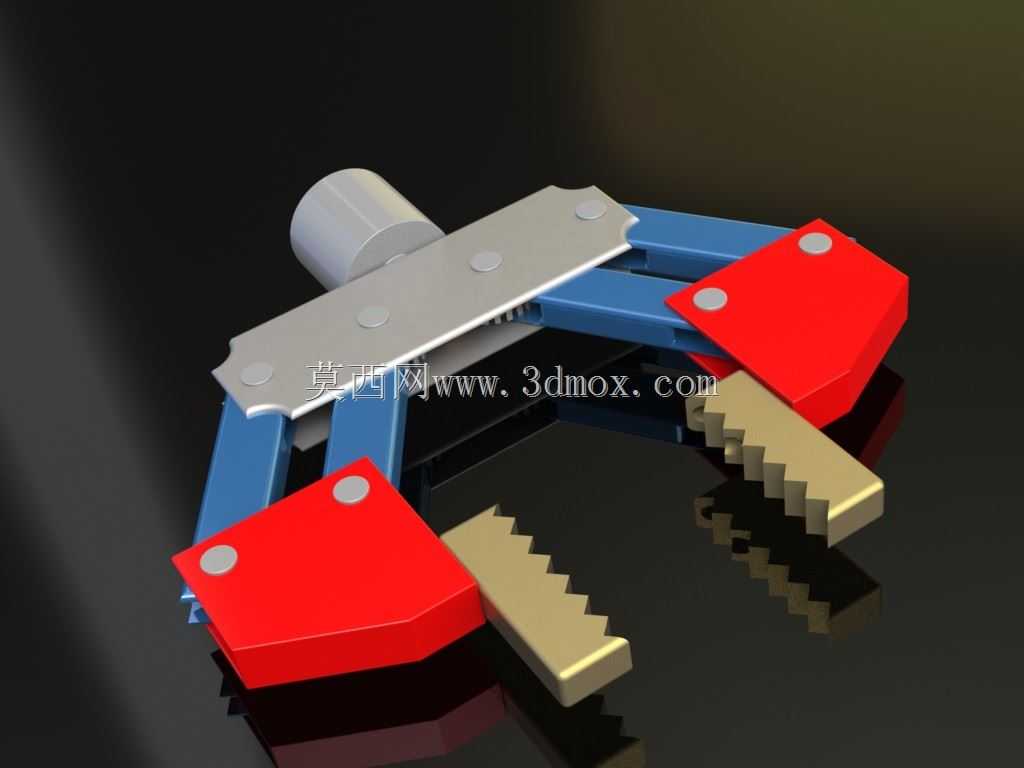

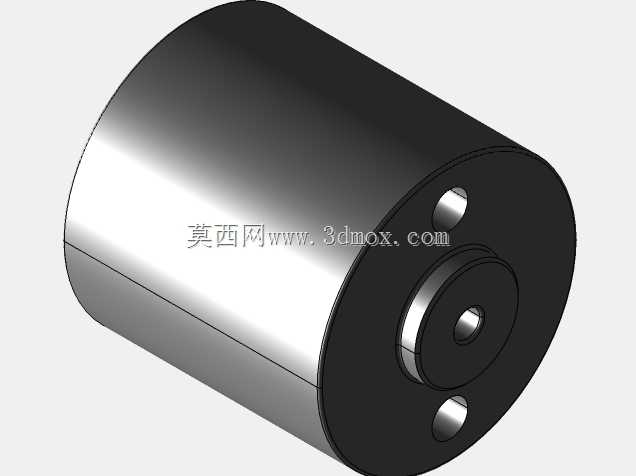

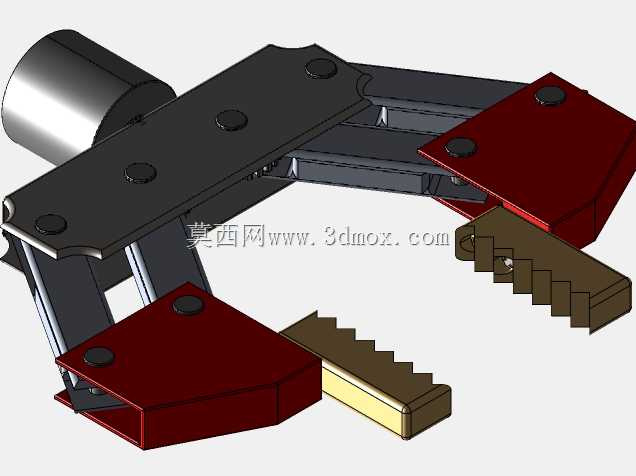

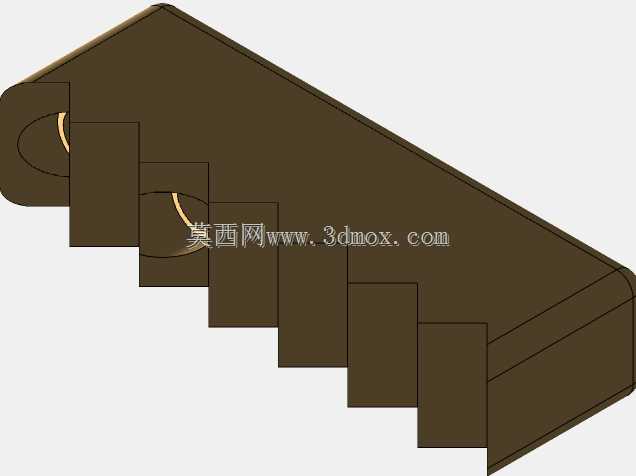

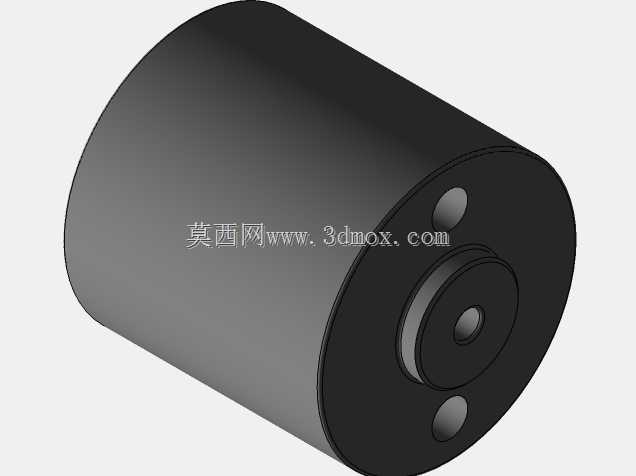

该款夹持执行器为工业机器人末端配套的平动式夹爪结构，主要适配六轴工业机器人、SCARA水平关节机器人的末端安装，可覆盖3C电子装配、小型零件上下料、精密工件分拣、注塑件取件等多类工业场景，在轻载高速的自动化工位中可替代人工完成重复性抓取动作，适配0.5kg以内的规则外形工件夹持作业。从功能实现逻辑来看，该夹爪采用三爪同步平动的运动形式，区别于普通回转式夹爪的摆动夹持轨迹，三个夹指始终沿径向做直线平动，夹持过程中不会对工件产生向上的抬升分力，夹持方形、六角形等规则截面工件时，接触受力更均匀，不会出现工件偏斜、夹痕过深的问题，尤其适合薄壁类小型零件的抓取，避免夹持力不均导致的工件变形。夹爪的驱动端采用中心驱动结构，上部的圆柱安装位可适配气动回转缸或者小型电动伺服驱动模块，内部通过联动板的滑槽结构实现三个夹臂的同步运动，每个夹臂的导向段采用双支撑滑动结构，可抵消夹持过程中的侧向倾覆力矩，保证夹指运动过程中的直线度，重复定位精度可控制在0.02mm以内，满足精密装配工位的定位要求。从安装边界来看，该夹爪的上部法兰为标准圆形安装接口，可直接匹配市面上主流的5kg负载级工业机器人末端法兰尺寸，无需额外设计过渡转接板；夹爪完全张开状态下的最大夹持直径为80mm，完全闭合状态下可夹持最小直径为10mm的工件，整体径向轮廓尺寸控制在120mm以内，轴向总高度不超过90mm，在狭小的工装空间内也可完成动作，不会与周边的工装治具产生运动干涉。夹指部分采用可更换设计，图示的锯齿形夹指为通用防滑结构，针对不同材质的工件可更换为橡胶垫夹指、V型夹指、仿形夹指等不同结构，无需改动夹爪主体结构即可适配不同的作业需求；夹爪主体的受力结构件采用铝合金材质加工，运动铰接位置镶嵌耐磨铜套，长期往复运动下的磨损量极小，日常维护仅需定期在滑动接触面添加润滑脂即可，无需频繁更换易损件。在结构设计过程中，该夹爪的运动间隙做了预紧调整设计，联动板与夹臂的连接销轴采用偏心结构，装配时可通过转动偏心销轴调整各运动副的配合间隙，既避免间隙过大导致的夹持晃动，也防止间隙过小出现运动卡滞，适配不同工厂的气源压力波动或者伺服驱动的出力误差，保证在-10℃到60℃的常规车间环境下都能稳定运行。
