三自由度并联式机器人定向定位机构

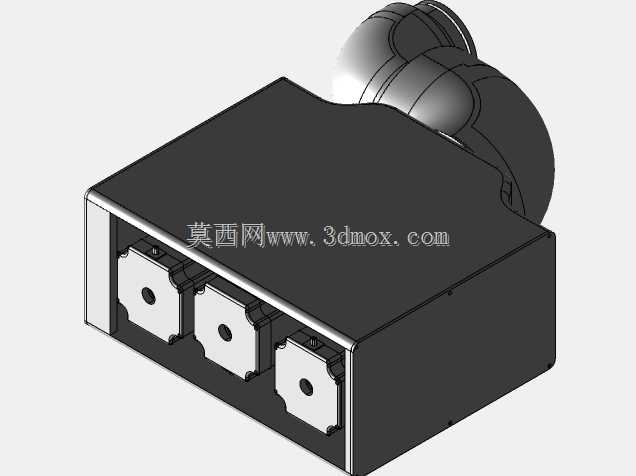

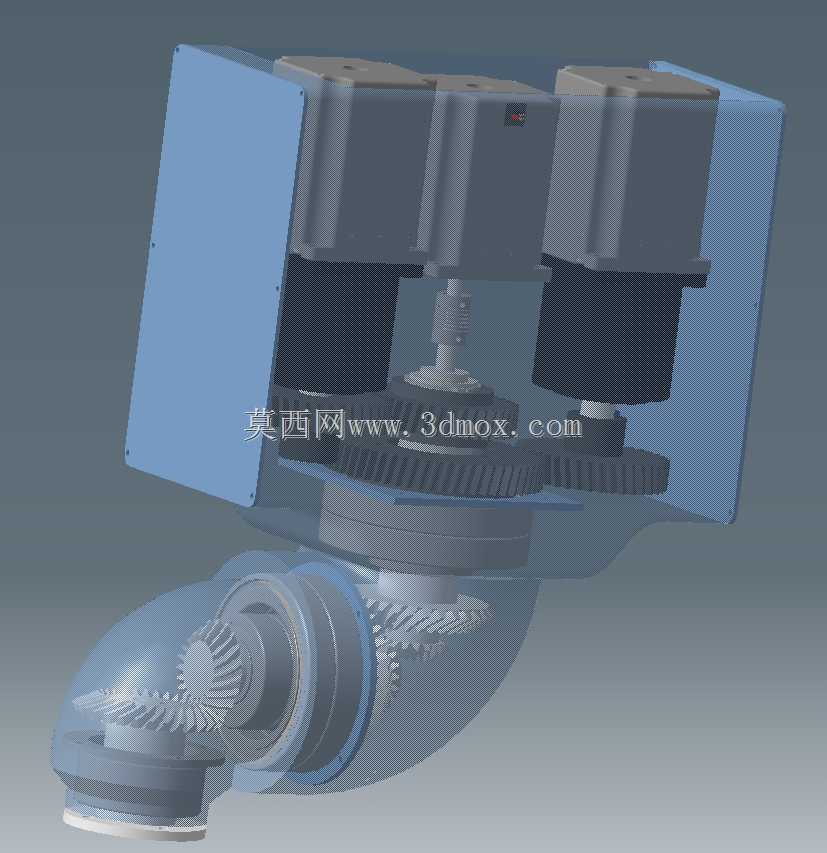

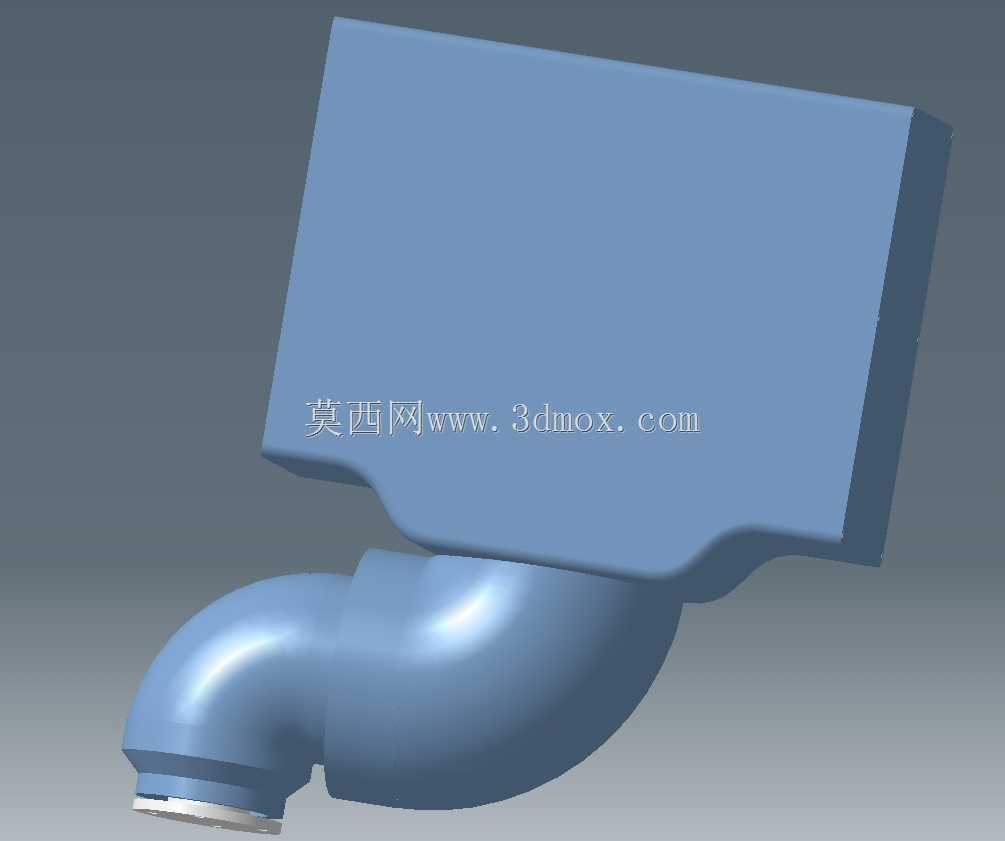

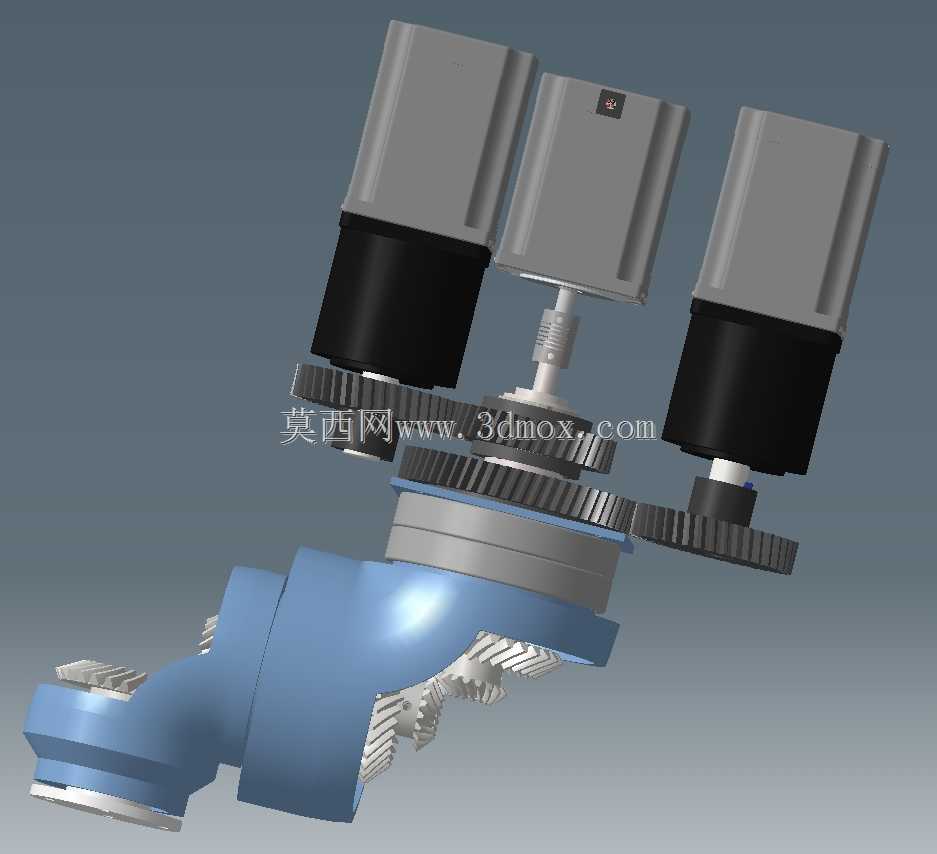

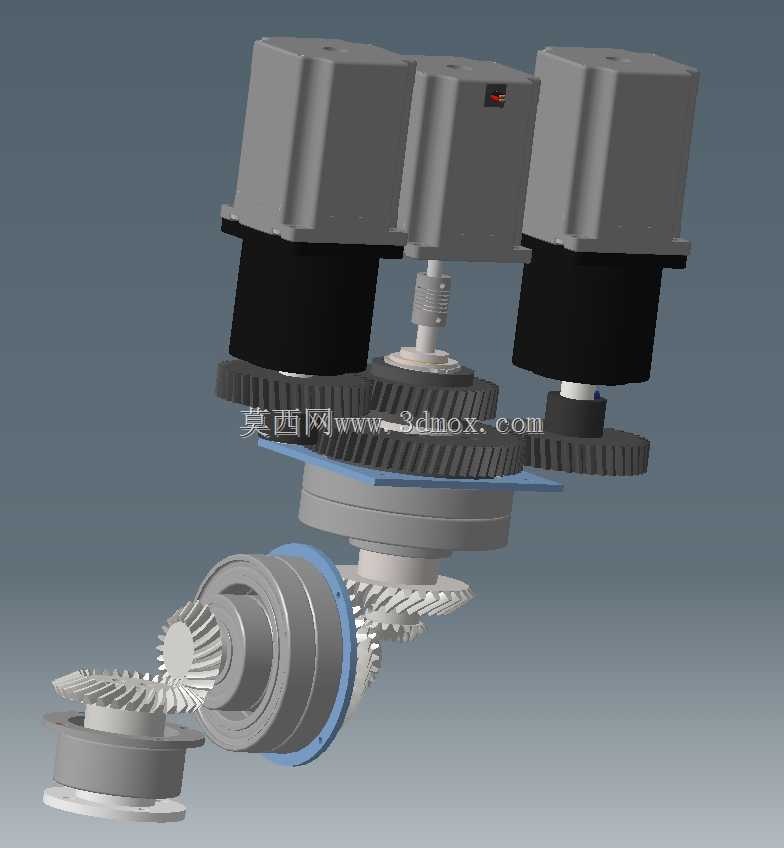

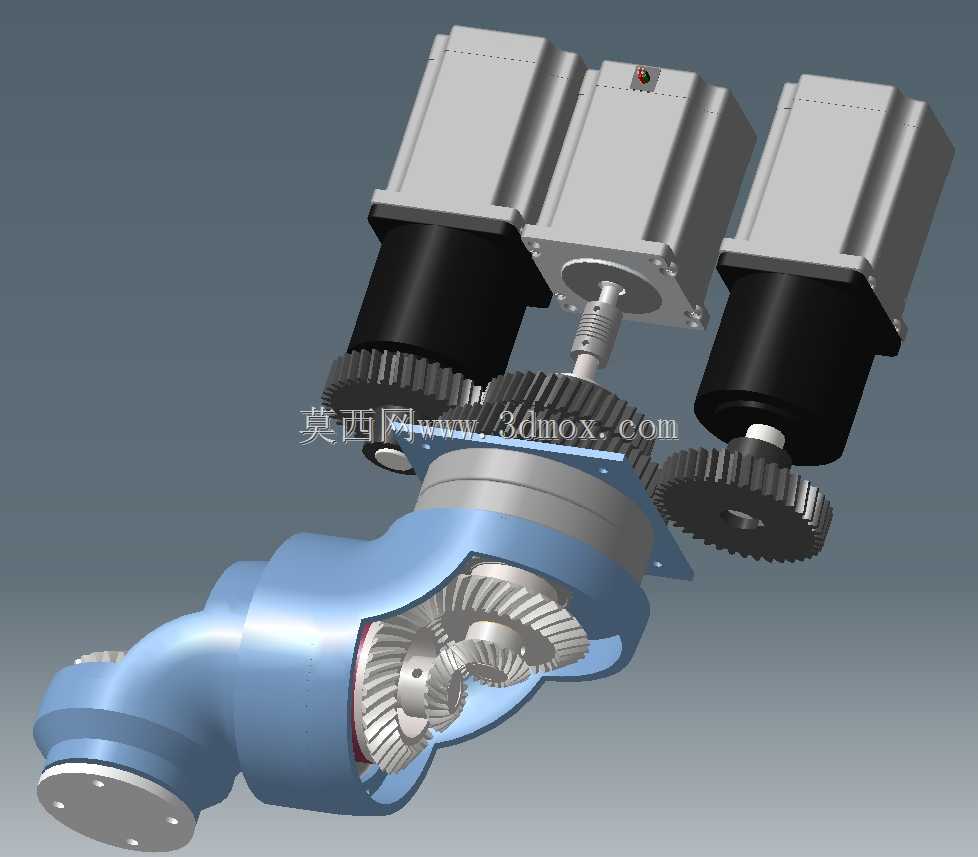

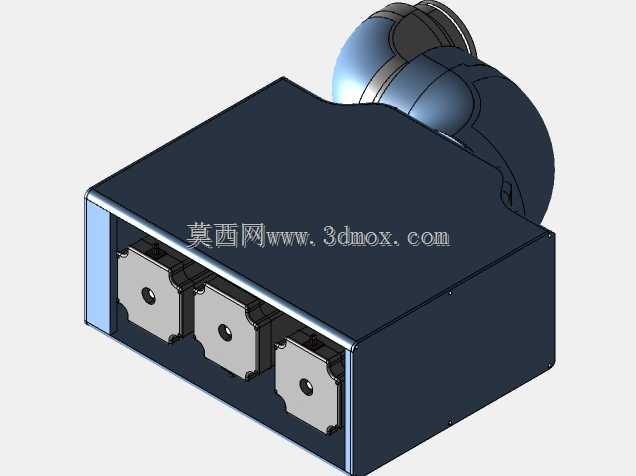

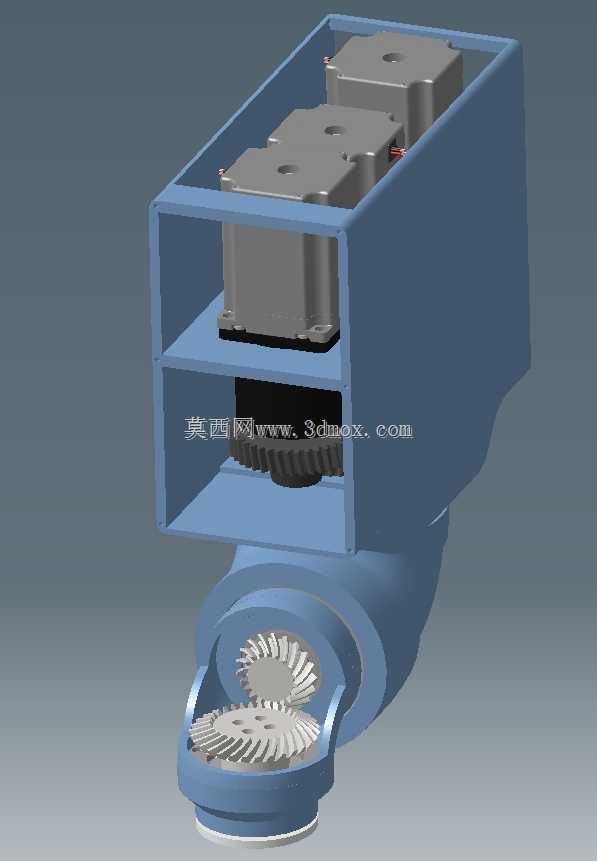

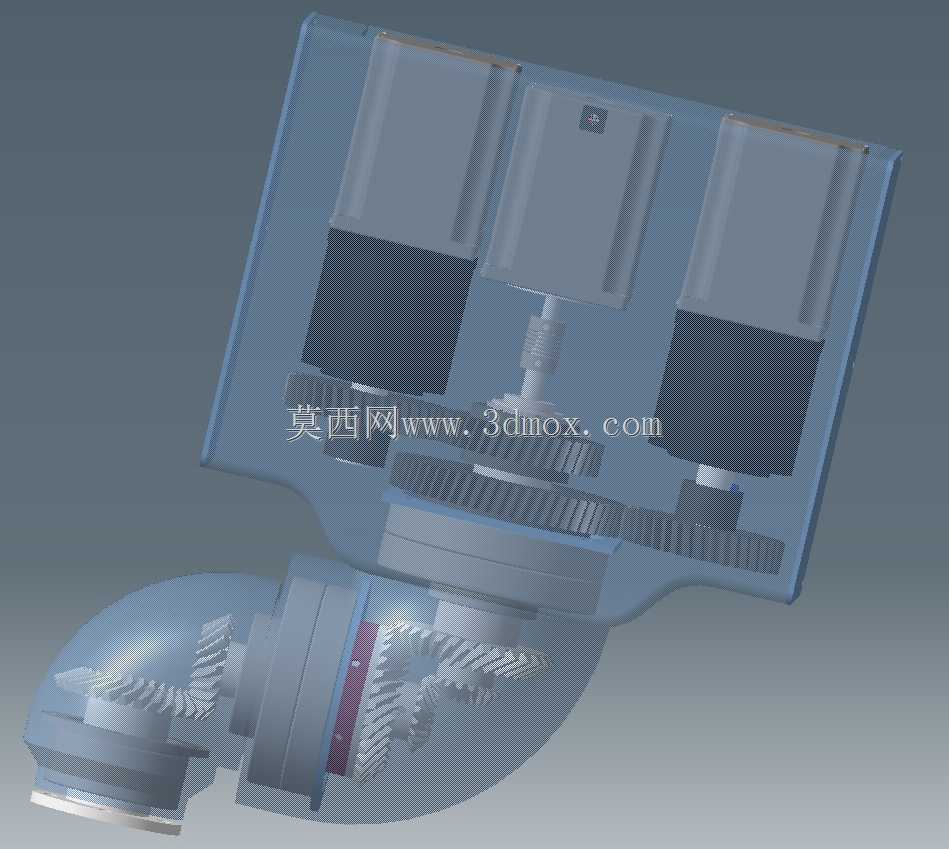

这套三自由度定向定位机构，是基于并联构型开发的工业机器人末端执行单元，核心应用场景覆盖精密装配、异形工件姿态调整、多工位协同上下料等对末端姿态调整精度有较高要求的工业生产环节，可直接适配主流并联机器人的末端安装法兰，作为机器人腕部的姿态调整模块使用，也可单独作为小型工装转台集成到专用自动化设备中，完成工件在空间内三个旋转自由度的精准位姿切换。从结构设计逻辑来看，整套机构采用三组对称布置的动力输入单元，通过齿轮啮合传动将动力传递至末端输出法兰，三组输入的运动耦合可实现末端在工作空间内的任意姿态调整，相比串联式的腕部结构，并联构型的刚性更强，负载自重比更高，在高速启停的工况下能有效降低末端抖动，提升姿态保持精度。设计过程中充分考虑了安装边界的适配性，机构主体的安装基准面做了统一的平面度加工要求，三组动力单元的安装座采用一体化铣削成型的基座，减少了装配环节的累积误差，动力输入侧预留了标准的伺服电机安装接口，可根据实际负载需求匹配不同功率的伺服电机，无需额外做转接法兰的二次加工。末端输出法兰采用通用的工业接口尺寸，可快速适配夹爪、吸盘、焊枪等不同类型的末端执行器，法兰端面的定位销孔可保证执行器更换后的重复定位精度。传动链路采用锥齿轮与圆柱齿轮组合的传动方案，锥齿轮负责将竖直布置的电机输出动力换向至水平传动链路，再通过圆柱齿轮的啮合将动力汇总至末端的回转支承结构，所有齿轮的啮合侧隙都预留了调整垫片的安装空间，装配时可通过垫片厚度调整来消除传动回差，进一步提升机构的定位精度。在实际使用场景中，这类机构常被用于3C电子行业的精密零件装配工位，配合视觉系统完成微小零件的角度纠偏与姿态对准，也可用于食品医药行业的分拣工位，根据来料姿态快速调整末端吸盘的角度，完成异形物料的平稳抓取与放置。机构的外形轮廓做了圆弧过渡处理，避免了尖锐棱角在高速运动中带来的安全隐患，主体基座的边角预留了传感器安装位，可加装原点开关、限位开关等检测元件，满足自动化设备的安全防护要求。传动部分的壳体预留了润滑脂注油口，可在不拆解机构的情况下完成齿轮副的定期润滑维护，降低设备运维的工作量。
