2020铝型材配套直角连接角支架

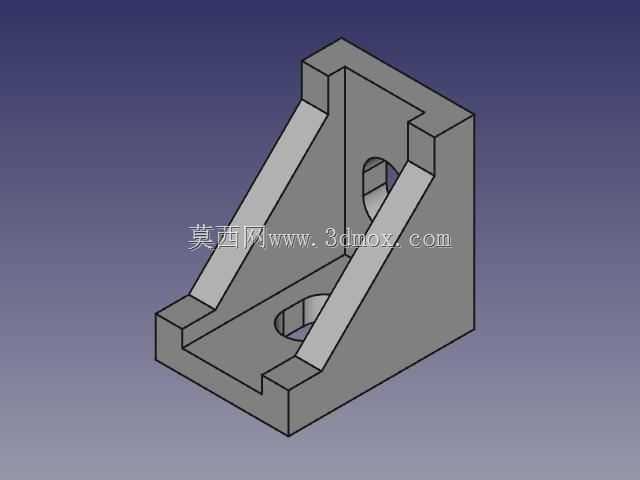

在数控雕刻机的机架搭建环节，型材连接的刚性直接决定了加工过程中的整机稳定性，尤其是运动部件高速往复运动时，连接节点的抗形变能力会直接传导至加工头，影响最终的加工精度。这款适配2020系列铝型材的角支架，就是针对小型数控雕刻机的型材直角连接场景设计的加强型连接件，区别于普通薄片状角码，它采用一体挤压成型的结构，自带双侧斜向加强筋，能在两个垂直方向的型材拼接处同时提供抗扭、抗弯折的支撑力，避免设备长期运行后型材连接处出现松动偏移。

从实际安装边界来看，这款角支架的适配尺寸严格匹配2020铝型材的槽口规格，两个垂直的连接面分别对应两根垂直拼接的型材端面侧边，支架上预留的安装孔位完全对齐2020型材的标准槽道间距，不需要额外对型材进行打孔加工，直接搭配配套的T型螺栓、法兰螺母就能完成锁紧固定，安装时不需要复杂工装，普通内六角扳手就能完成全部装配操作，能大幅缩短小型雕刻机的机架组装周期。

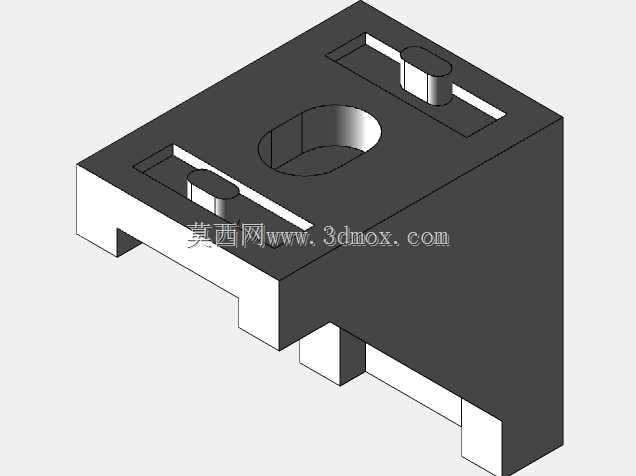

设计过程中特意将加强筋做了等厚斜向布置，筋板的厚度与支架主体壁厚保持一致，既避免了挤压成型时出现壁厚不均导致的应力变形，也能在控制整体重量的前提下最大化结构强度，支架的转角处做了微小的内圆角过渡，避免直角应力集中导致的支架开裂问题，同时在两个连接面的贴合侧做了微凸的定位止口，安装时能直接卡入铝型材的槽口内，不需要人工反复调整对齐位置，能有效降低装配时的对位误差。

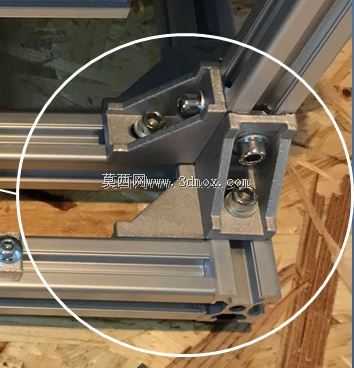

在实际设备应用中，这类角支架除了用在雕刻机的机架主框架直角拼接处，也可以用在导轨安装座的侧边加固、电气安装板的垂直固定、防护挡板的连接支撑等位置，相比采用焊接方式的固定连接，这种角支架连接的结构拆装方便，后期调整设备布局时不需要破坏型材本身，所有连接节点都可以反复拆装调整，对于小型DIY雕刻机、桌面级数控设备的搭建来说适配性极强。支架的两个安装面都做了平面度处理，和铝型材表面贴合时不会出现间隙，锁紧后不会出现相对滑移，在雕刻机高速切削产生持续振动的工况下，能长期保持连接节点的预紧力，减少因为连接松动产生的设备共振问题，间接提升加工工件的表面质量，延长刀具的使用寿命。
