带滚轮摆杆式微动开关结构设计

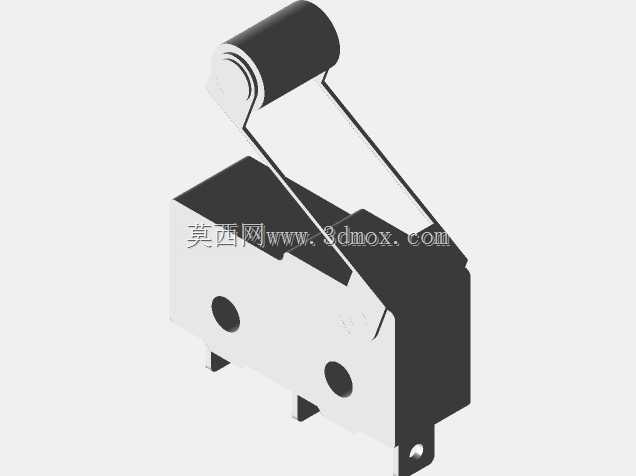

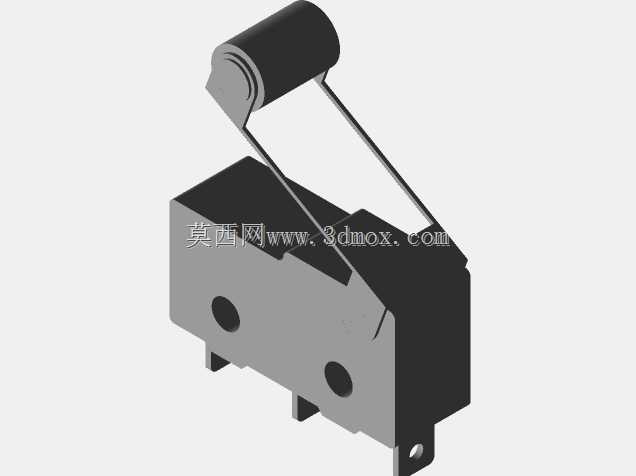

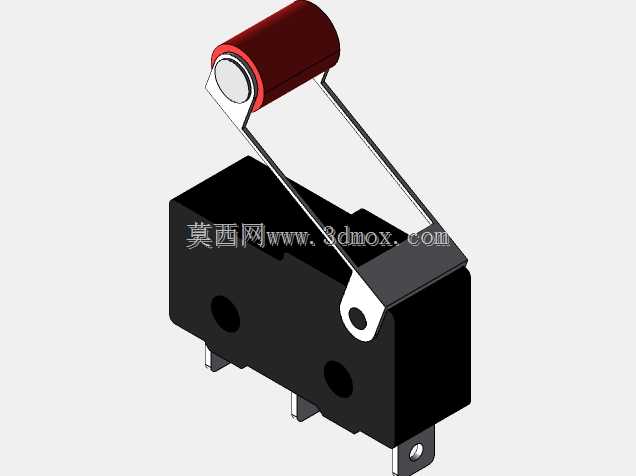

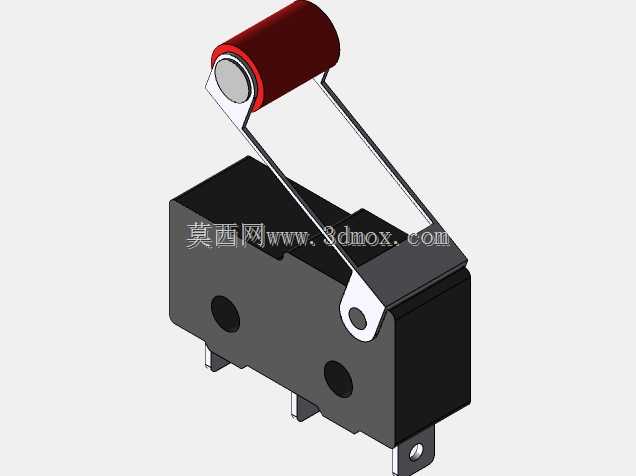

这款带滚轮摆杆的微动开关，是电子电气控制回路里极为常见的小型触发元件，日常在各类消费电子、工业控制终端、小型自动化设备里都能见到它的身影，核心作用是通过微小的机械位移触发电路通断，完成位置检测、行程限位、状态反馈这类基础控制功能。从实际选型适配的角度看，这类开关的触发压力小、行程短，哪怕是几牛的外力作用在滚轮上，就能快速完成触点切换，响应速度远高于普通的按压式开关，很适合用在需要精准位置反馈、触发力度受限的场景里，比如3D打印机的限位检测、小家电的门盖状态检测、工业设备的安全门触发回路，甚至是鼠标按键的触发结构里，都能找到同原理的微动结构。从结构设计的思路来看，这款模型还原了微动开关的典型组成：底部的黑色壳体是绝缘基座，用来容纳内部的弹片触点组件，同时预留了两个直插式的安装引脚，还有壳体侧面的固定孔位，方便在安装面板上做螺丝固定；上方延伸出来的金属摆杆末端套了红色的滚轮，滚轮可以绕自身轴自由转动，当被检测的运动件接触滚轮时，滚动摩擦能大幅降低接触磨损，比直接用金属摆杆摩擦的结构寿命更长，也不会因为长期摩擦刮伤被检测件的表面。做结构设计的时候要特别注意它的安装边界：这类小型微动开关的整体体积不大，基座部分的长宽通常在二十毫米级别，摆杆抬起的总高度要根据实际触发行程预留足够的空间，不能让摆杆在运动过程中碰到周边的结构件；引脚的间距是标准的直插间距，做PCB板布局的时候要对应预留焊盘位置，如果是用在设备外壳上的面板安装，要提前算好摆杆伸出面板的高度，保证被检测件运动到指定位置时，刚好能压下滚轮达到触发行程，既不能压合过量导致摆杆变形损坏内部弹片，也不能压合量不足导致触点无法可靠导通。另外这类开关的内部是速动弹片结构，不管外部按压的速度快慢，内部触点都是快速跳变接通或者断开，能有效减少触点拉弧的问题，提升在低压直流控制回路里的使用寿命，建模的时候也还原了摆杆和基座连接的铆接结构，滚轮和摆杆的配合间隙，这些细节都是实际生产装配里需要重点管控的尺寸，间隙过大容易导致滚轮晃动触发精度不准，间隙过小则会让滚轮转动卡滞，增大触发需要的外力。
