Arduino开源控制开发板结构设计

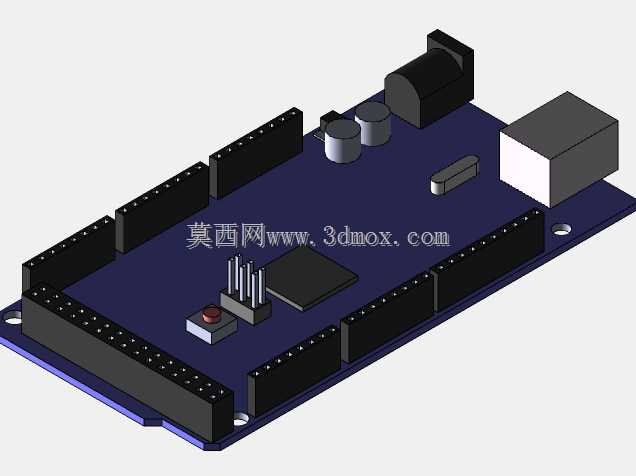

这款开源控制开发板的三维结构设计，完全围绕嵌入式开发场景的实际使用需求搭建，在做结构建模时首先考虑的是创客项目、小型自动化装置原型开发、教学实验场景下的安装适配问题，板体采用矩形PCB承载布局，边缘预留的标准安装孔位完全匹配通用面包板、实验台支架、小型设备壳体的固定孔距，安装时不需要额外做转接件加工，直接通过M3规格螺丝即可完成固定，板体边缘的排针座高度统一控制在标准间距，既保证外接杜邦线、扩展模块时的插拔空间，也避免排针过高导致的壳体合盖干涉问题。板上的元件布局完全遵循电路走线与实际使用的双重逻辑，直流电源接口布置在板体边角位置，外接电源适配器时不会和侧边的IO排针接线产生空间冲突，USB通讯接口紧邻电源接口布置，方便调试阶段同时接电源线与通讯线时的走线梳理，不会出现线材互相遮挡的情况。板载的复位按键布置在排针间隙的易触碰位置，调试过程中需要重置程序时不需要大幅度挪动板体即可按压操作，主控芯片布置在板体中心区域，下方预留足够的散热空间，长时间运行程序时不会因为周边元件堆叠导致热量积聚。电容、晶振这类被动元件全部贴板布置，高度控制在排针座高度以下，避免外接扩展板时出现元件顶碰的问题，电源指示灯、状态指示灯布置在板边可视位置，上电后可以直观观察板体供电与程序运行状态，不需要额外外接指示模块。做结构设计时特意核对了所有外接接口的插拔行程，USB接口的插拔深度、电源座的卡接深度、排针的有效接触长度都按照实物元件的实际尺寸做了公差预留，装配时不会出现接口对位偏差、元件干涉的问题，不管是用于3D打印定制壳体的结构适配，还是用于自动化设备里的控制模块安装位校核，都可以直接调用这个模型做装配干涉检查，不需要重新测绘板体尺寸，能大幅缩短原型开发阶段的结构验证周期，适配学生课程设计、创客项目开发、小型工业控制装置原型搭建等多种场景的使用需求。
