带缓冲垫吸盘式真空吸附固定支座

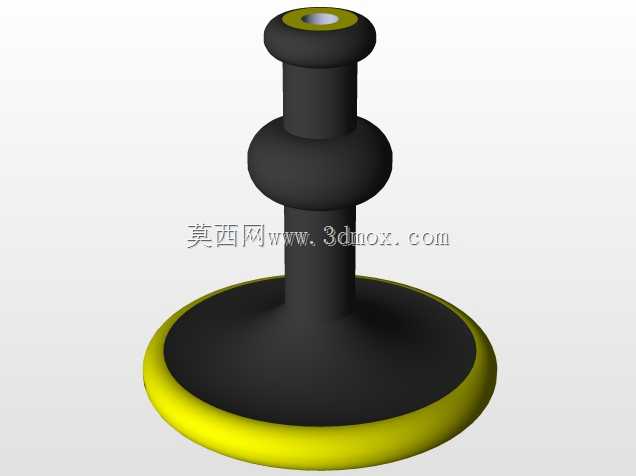

该吸附固定支座多用于轻工装配、电子元器件搬运、小型板材定位等需要柔性吸附固定的工位场景，可适配各类气动回路的真空发生系统，作为末端执行端的接触固定部件使用。从结构设计来看，底部采用大直径盘式接触结构，接触边缘做了圆弧过渡处理，接触端面搭配软质缓冲层，可在接触被吸附工件时自适应贴合存在微小平面度误差的工件表面，避免硬接触刮伤工件表层，同时能在真空建立阶段形成可靠的密封边界，减少真空泄漏量，保证吸附稳定性。中部采用阶梯式柱身设计，设置了两处环形凸台结构，上方凸台靠近安装端，可作为管路套接的限位结构，避免真空管路在设备往复移动过程中从接头部滑脱；中部的鼓形凸台可作为安装限位结构，在将支座装入设备安装板的对应安装孔时，凸台端面可抵靠在安装板表面，控制支座的装入深度，保证安装后底部吸盘的伸出高度符合工位设计要求，同时也能在吸附受力时分散柱身传递的载荷，避免柱身根部应力集中导致断裂。顶部的接气端做了内孔直通设计，内孔与柱身内部的通气道连通，接气端外侧做了环形凹槽，可搭配卡箍或者管箍锁紧外接的真空气管，保证气路连接的密封性，接气端端面做了倒角处理，方便气管快速套接装配。设计过程中针对安装边界做了适配优化，底部吸盘的直径尺寸可覆盖常见的小型工件吸附需求，柱身总长度可适配常规厚度的设备安装板，不需要额外加装延长接杆即可满足多数浅工位的安装要求，吸盘接触层采用耐磨软质材质，可耐受一定次数的往复接触摩擦，延长部件的更换周期。在实际使用中，该类支座可根据被吸附工件的重量、表面材质调整配套的真空发生器流量参数，对于表面光滑的玻璃、塑料薄板、小型金属冲压件都能形成稳定的吸附力，不会在工件表面留下压痕，适合对表面质量要求较高的工件搬运、定位工序使用，柱身的刚性结构可保证在设备快速移动启停时，不会出现支座过度形变导致的工件移位问题，兼顾了接触柔性与结构刚性的平衡。
