方管焊接承载框架有限元应力分析模型

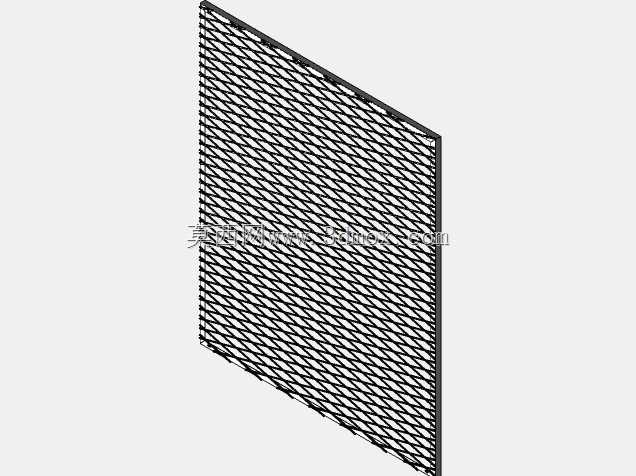

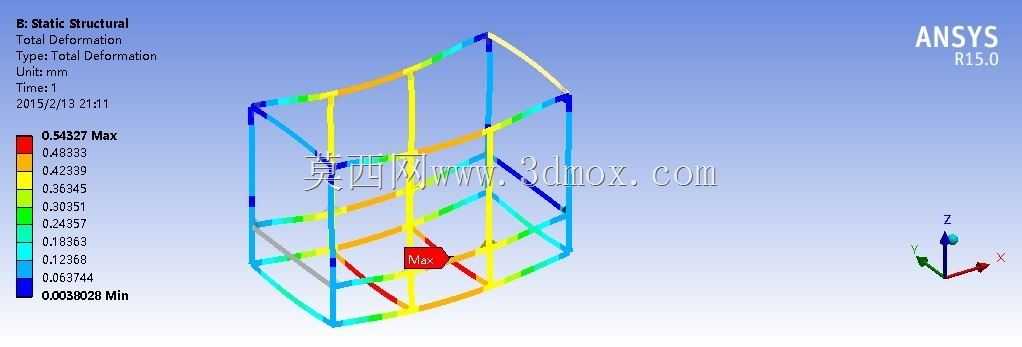

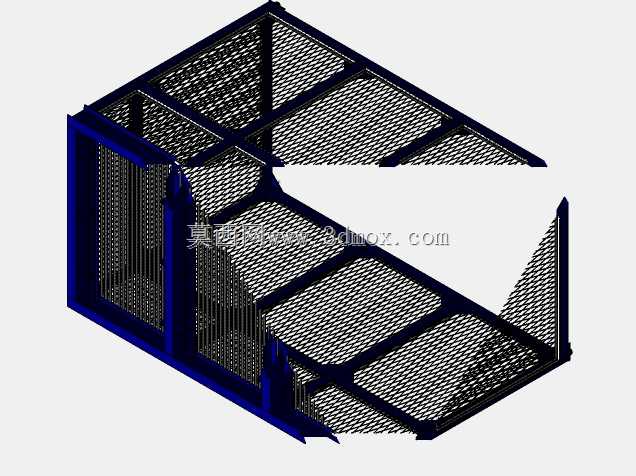

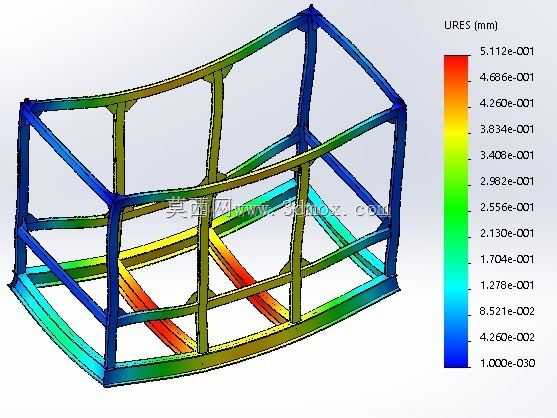

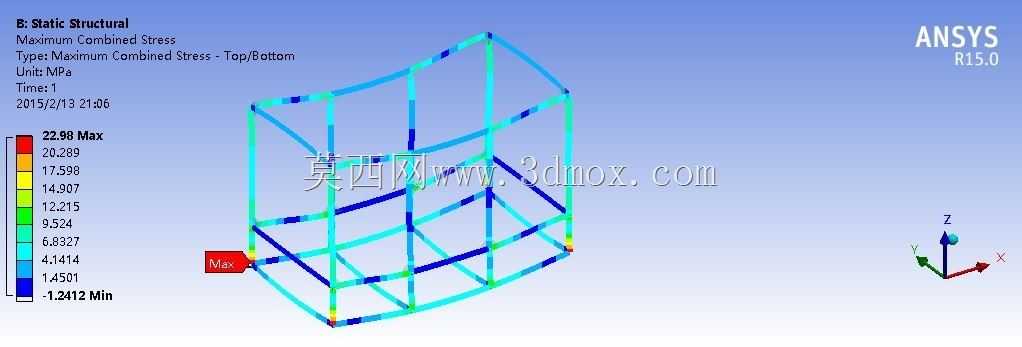

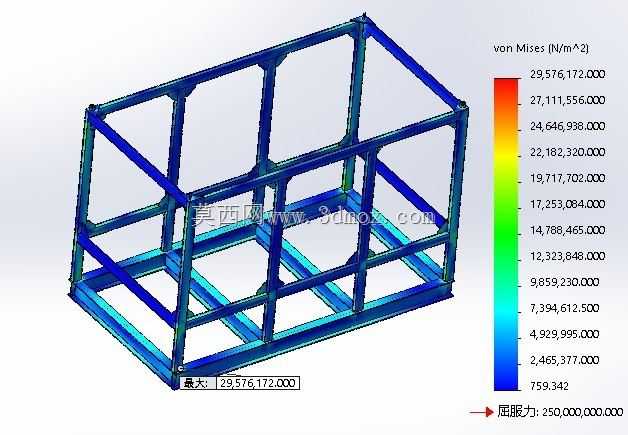

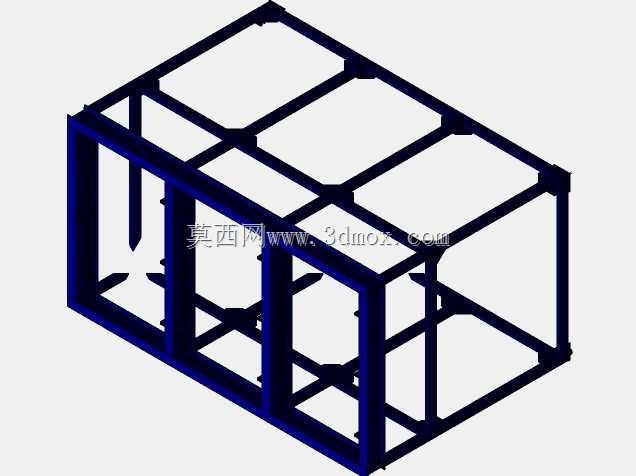

这类方管拼焊框架多作为中小型工业设备的主承载基体，常见于车间内小型液压站、集成式电控柜组、轻型物料周转台、实验室测试台架的底层支撑结构，区别于型材拼装的铝型材机架，焊接式方管框架整体刚性更强，抗交变载荷能力更优，适合存在持续振动、冲击载荷的安装场景。从结构设计逻辑来看，该框架采用矩形截面型钢作为主受力梁，底部设置双层纵横梁构成承载基面，侧面竖梁与顶部横梁形成封闭围框结构，所有梁体交接处采用满焊连接，避免局部应力集中导致的焊缝开裂问题，框架一侧预留的斜向支撑结构，主要用于抵消设备运行时产生的侧向倾覆力矩，保障整体安装后的稳定性。在实际安装边界上，框架底部预设的安装基准面可通过膨胀螺栓与混凝土地面固定，也可搭配减震脚轮做成移动式机架，内部净空尺寸可根据搭载设备的外形尺寸调整，梁体上预留的安装孔位可直接固定设备底板、管线卡扣、防护面板等附属部件，无需二次大规模加工。从静力学仿真结果来看，该框架的最大应力出现在底部横梁与竖梁的交接焊缝处，应力值远低于材料屈服强度，说明现有梁体选型与布筋方式存在一定的优化空间，可在满足承载要求的前提下适当减薄部分非主受力梁的壁厚，降低整体机架的自重与材料成本。设计这类框架时，首先要明确搭载设备的总重量、重心位置以及运行时的动载荷系数，再根据安装场地的空间边界确定框架的整体外轮廓尺寸，主受力梁的截面选型要结合挠度计算结果，避免满载时底部横梁出现过大下挠影响设备运行精度，焊缝位置要尽量避开应力集中区域，必要时可在交接处增加三角加强筋提升局部强度。这类框架在实际投产前，通过仿真手段提前验证应力分布与变形量，可有效减少物理样机的试制次数，缩短结构迭代周期，避免后期使用过程中出现机架变形、焊缝开裂等失效问题。
