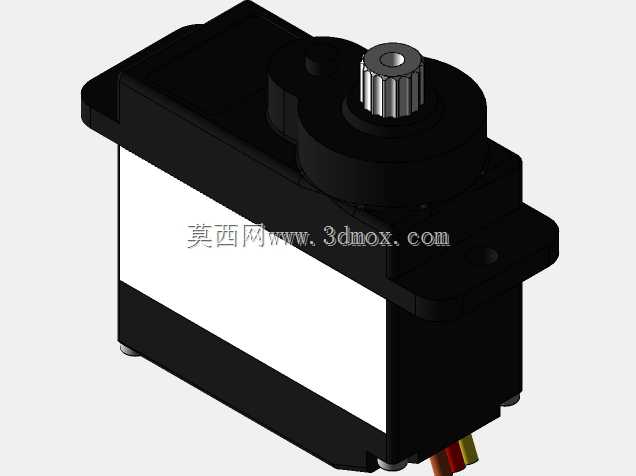

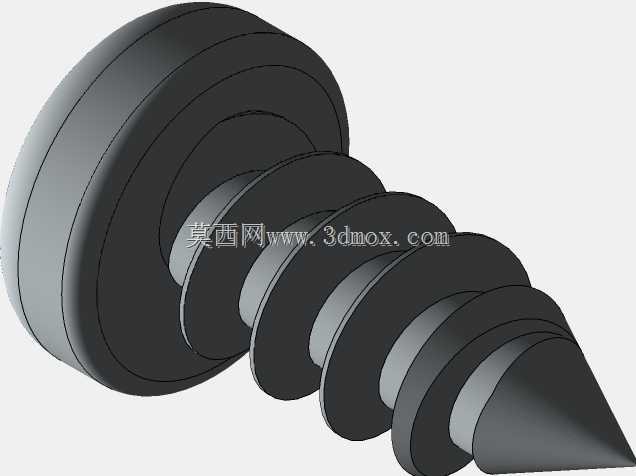

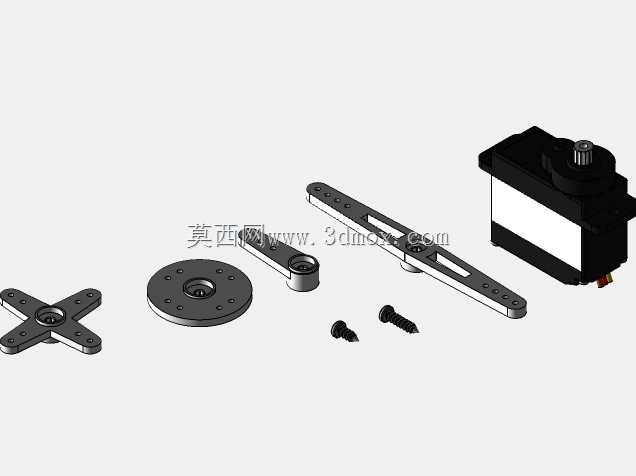

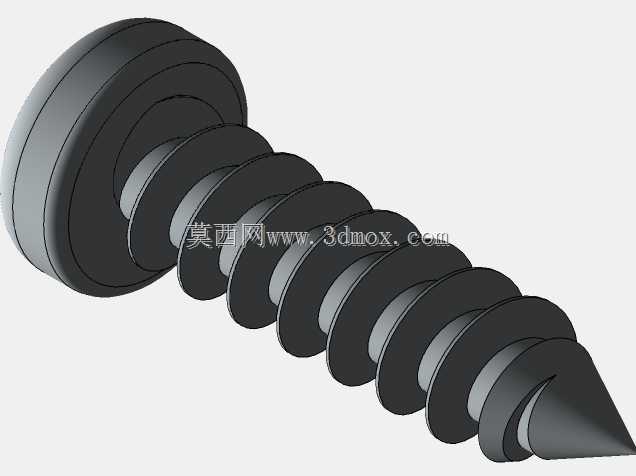

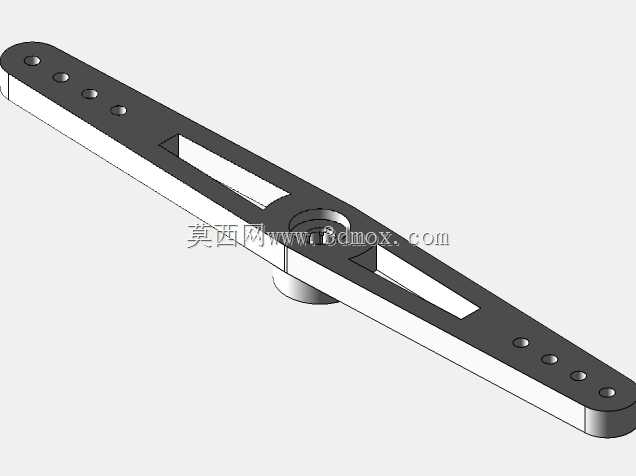

这套结构组件核心为小型模拟舵机主体,搭配多款不同构型的输出摆臂、安装舵盘及配套锁紧螺丝,主要面向小型自动化执行机构、航模动作控制、教学实验装置、小型文创动态装置等场景的动作输出需求,可实现指定角度范围内的往复摆动动作,为末端负载提供可控的扭矩输出。从实际选型适配角度看,这类舵机组件常被用于小型机械臂关节转动、智能小车转向控制、航模舵面偏转驱动、动态展示装置的动作触发等场景,不同构型的摆臂可适配不同的末端连接需求,比如十字形舵盘适合多方向连杆同步连接,长条形带孔摆臂适合长力臂的推拉动作输出,单耳带孔摇臂适合单连杆的铰接传动,圆形多孔舵盘则适合需要调整初始安装角度的场景,用户可根据实际传动链路的布局选择对应的输出连接件。设计层面上,舵机主体采用标准的微型舵机安装孔位布局,两侧的固定耳预留了标准安装孔位,可直接通过螺丝固定在支架或设备基板上,输出轴采用标准齿形花键结构,和配套摆臂、舵盘的内花键完全匹配,安装时只需将摆臂压入输出轴,再通过端部的锁紧螺丝完成轴向固定,即可避免传动过程中摆臂打滑脱落。配套的螺丝包含两种规格,分别对应摆臂与输出轴的锁紧、舵机本体与安装基座的固定,无需额外选配紧固件即可完成整套组件的装配。从安装边界来看,舵机主体的外形尺寸适配多数小型设备的安装空间,输出轴的中心高度与安装面的距离符合通用微型舵机的标准尺寸,可直接替换同规格的其他舵机产品,无需修改原有安装结构。不同摆臂的长度、孔位间距经过适配设计,既保证了足够的力臂长度满足扭矩输出需求,也避免了摆臂转动过程中与周边结构发生干涉,摆臂上的预留安装孔为标准直径,可配合常用规格的连杆销、球头扣完成传动链路的连接,适配多数小型传动机构的连接标准。实际装配时,需要先根据动作行程需求选择对应长度的摆臂,确认摆臂转动范围内无结构遮挡后,再将摆臂调整至中位角度压入输出轴,最后锁紧端部螺丝即可完成安装,通电后可通过控制信号调整摆动角度,实现预设的动作逻辑。
- 上一篇:带精确抓取装置的生产线作业机械臂
- 下一篇:现代索纳塔车窗升降驱动电机结构
- 全部评论(0)
- 模板大小: 2.66 MB
- 售价:5金币
- 下载次数: 142
- 系统要求: SOLIDWORKS,Rendering,SOLIDWORKS,Rendering,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,Rendering
- 软件分类: 通用机械零部件
