拉杆式双作用液压油缸三维结构设计

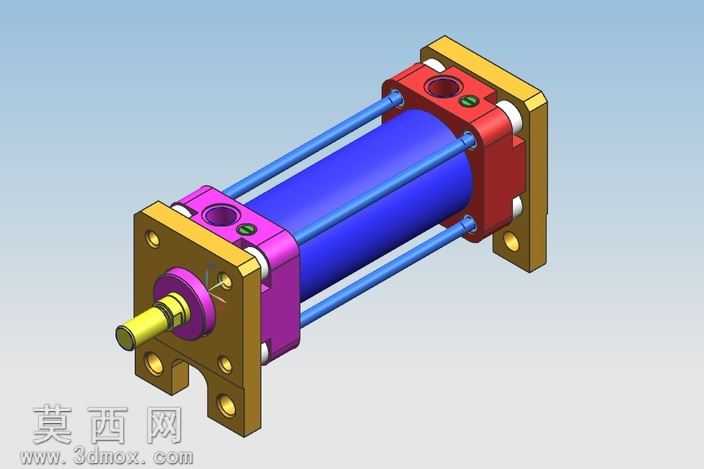

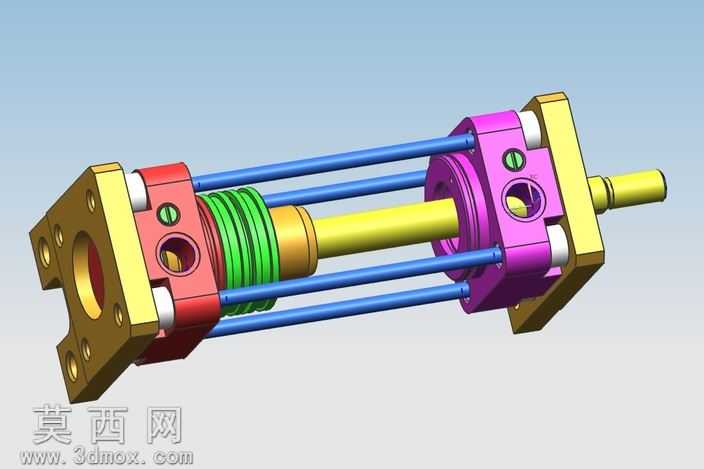

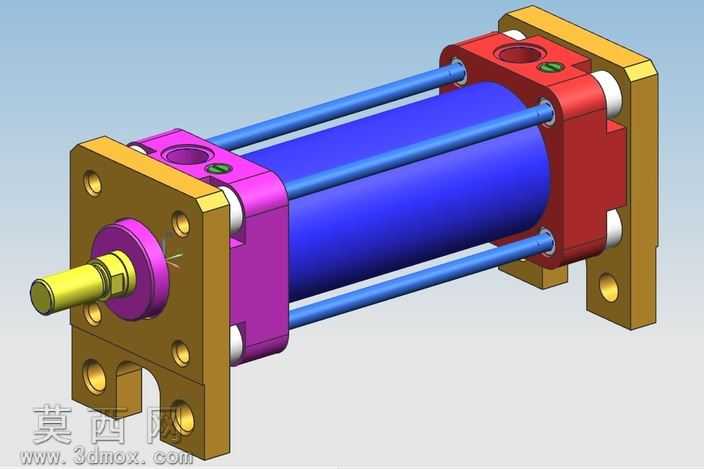

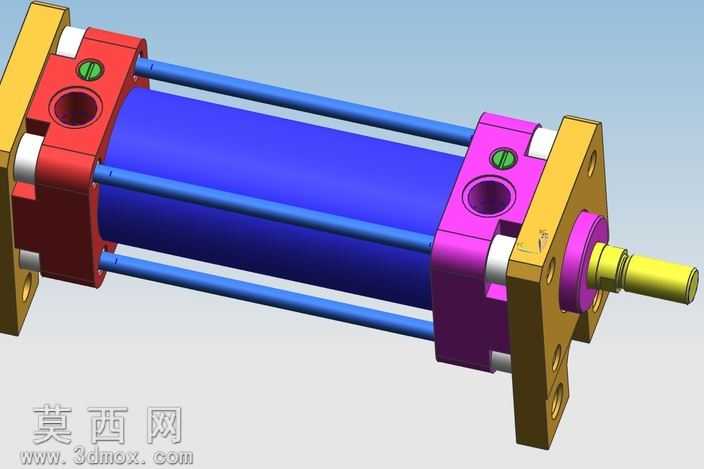

本作品为拉杆式双作用液压油缸的完整三维建模成果，建模过程严格遵循液压元件的通用设计规范，完整还原了拉杆型液压油缸的全部装配结构与零件细节。建模阶段首先完成核心零件的参数化构建：针对缸筒部分，采用拉伸与薄壁特征结合的方式构建，精准控制缸体内径、壁厚与筒身长度参数，保证缸筒内壁的圆柱度公差符合液压元件的密封要求；两端端盖部分分别设计有油口接口、密封槽、拉杆安装孔位，前端盖额外集成了活塞杆导向套的安装定位结构，后端盖预留了安装法兰的定位止口，所有孔位均采用同轴度约束保证装配精度。四根连接拉杆采用圆周均布排布，建模时通过阵列特征完成拉杆与配套锁紧螺母的布局，每根拉杆的螺纹段长度、光杆段尺寸均匹配端盖的安装厚度，保证装配后两端端盖可均匀压紧缸筒端面，避免受压不均导致的泄漏问题。活塞杆部分采用阶梯轴结构建模，前端设计有外螺纹连接段用于外接负载，活塞安装段设置有密封件安装槽与活塞定位轴肩，活塞与缸筒内壁的配合面预留了密封件的安装空间，可适配O型圈、格莱圈等常用液压密封件。两端安装法兰采用带安装孔的方形支座结构，建模时通过拉伸切除完成安装孔与定位槽的构建，法兰与端盖之间采用止口定位保证同轴度。渲染阶段针对不同零件赋予了差异化的材质属性：缸筒赋予深蓝色金属烤漆材质模拟工业油缸的缸筒表面处理效果，端盖、法兰、拉杆、活塞杆等钢制零件分别赋予金色镀锌、紫色阳极氧化、银色抛光钢等不同金属材质，清晰区分不同功能的零件，同时通过环境光遮蔽效果突出零件间的装配间隙与结构层次，所有密封槽、油道孔、安装孔位等细节均做了倒角与圆角处理，还原真实机加工零件的工艺特征。整体装配采用自下而上的设计思路，所有零件间添加了符合实际装配关系的配合约束，活塞杆与导向套、活塞与缸筒之间添加了滑动配合约束，可直观演示油缸的伸缩动作逻辑，完整展现了拉杆式液压油缸的工作原理与结构组成，可用于液压系统原理演示、装配工艺参考、非标液压元件设计参考等场景。
