户外落地式太阳能光伏板支架结构设计

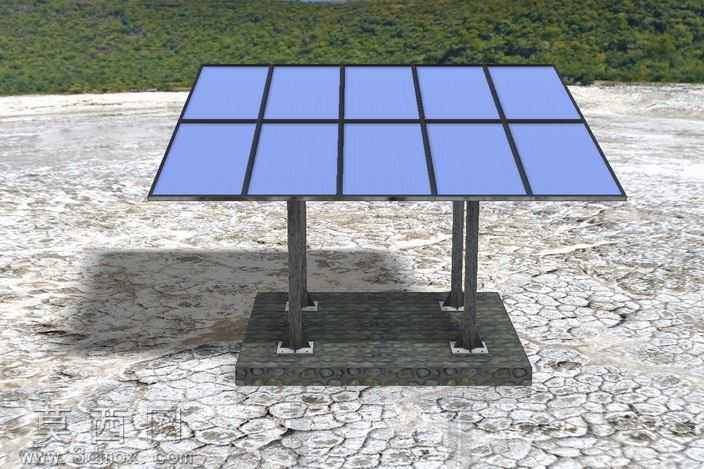

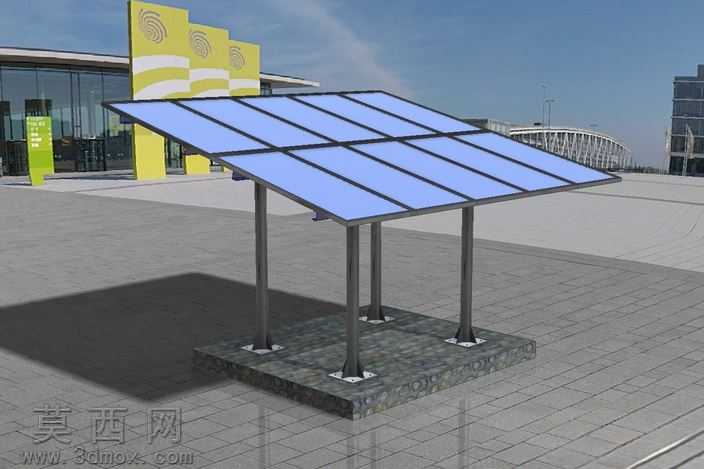

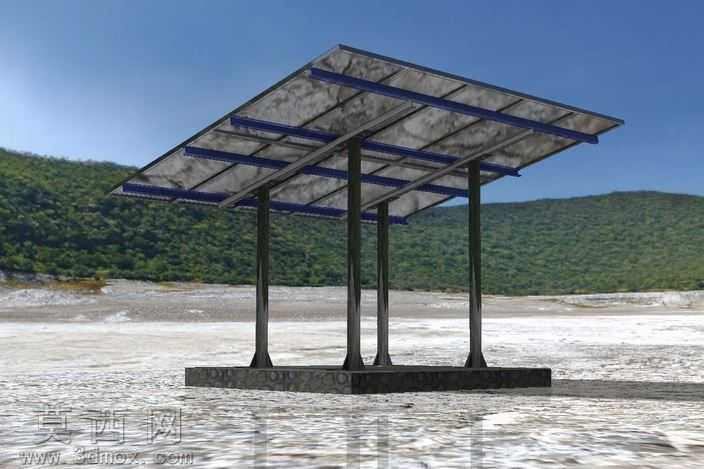

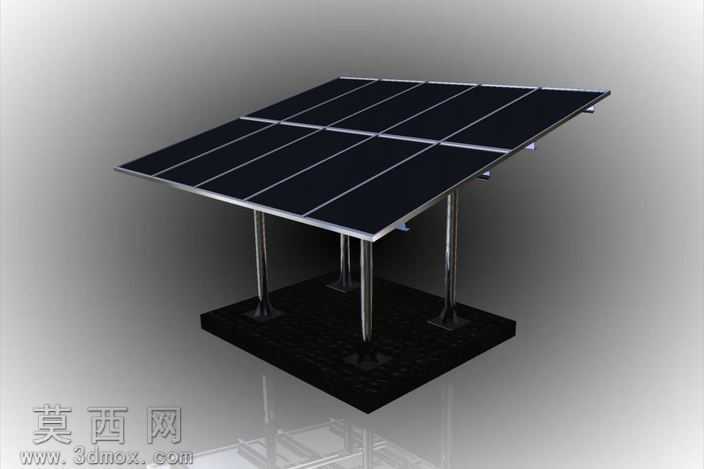

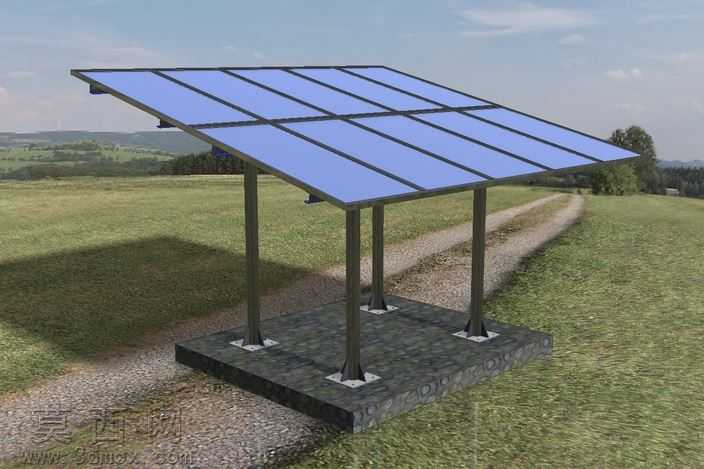

本作品为户外落地式太阳能光伏板支架系统的三维设计成果，建模阶段采用参数化设计思路，先完成整体尺寸的基准定位，依据光伏板排布的倾角要求确定支架立柱的高度差，保证光伏板整体倾斜角度符合常规户外光伏发电的受光需求。建模过程中首先构建混凝土基座结构，对基座上的预埋固定件做了精细化建模，还原了地脚螺栓与立柱法兰的连接结构，保证立柱与基座的连接强度符合户外抗风载荷的设计要求。立柱采用等截面金属型材结构，四根立柱均匀分布在光伏板阵列的下方受力点位置，每根立柱顶部设置倾斜的支撑托梁，托梁与光伏板边框的连接位置预留了标准安装孔位，还原实际安装中的螺栓固定结构。光伏板部分按照常规晶硅光伏组件的尺寸做阵列排布，单块光伏板的边框、表面玻璃层、内部电池片的分层结构都做了材质区分，表面玻璃层赋予高透光低反射的材质属性，边框赋予阳极氧化铝的哑光金属质感，支架立柱与托梁赋予碳钢喷塑的深灰色金属材质，混凝土基座赋予粗糙的水泥肌理材质，地面场景赋予哑光防滑地砖材质，背景搭配现代公共建筑与开阔户外场地环境，通过光影渲染还原真实户外日照下的投影效果，清晰呈现光伏板支架的整体比例与安装效果。设计过程中充分考虑结构的稳定性，基座采用厚重的方形混凝土结构降低整体重心，立柱与托梁之间设置斜向加强筋结构，避免长期户外使用出现结构变形，光伏板阵列的排布预留了合理的板间缝隙，满足热胀冷缩的变形需求，整体结构兼顾光伏发电功能与户外公共区域的遮阳实用属性，可作为户外光伏停车棚、光伏遮阳廊架的设计参考模型，所有结构部件都按照实际工程尺寸进行等比例建模，各部件之间的装配关系清晰明确，无干涉错位问题，渲染阶段采用自然光照明系统，调整光照角度模拟正午日照效果，通过柔和的阴影表现强化结构的立体感与真实感，材质参数调整贴合实际户外设施的表面质感，避免过度夸张的材质表现，保证模型呈现效果贴近真实工程落地后的视觉状态。
