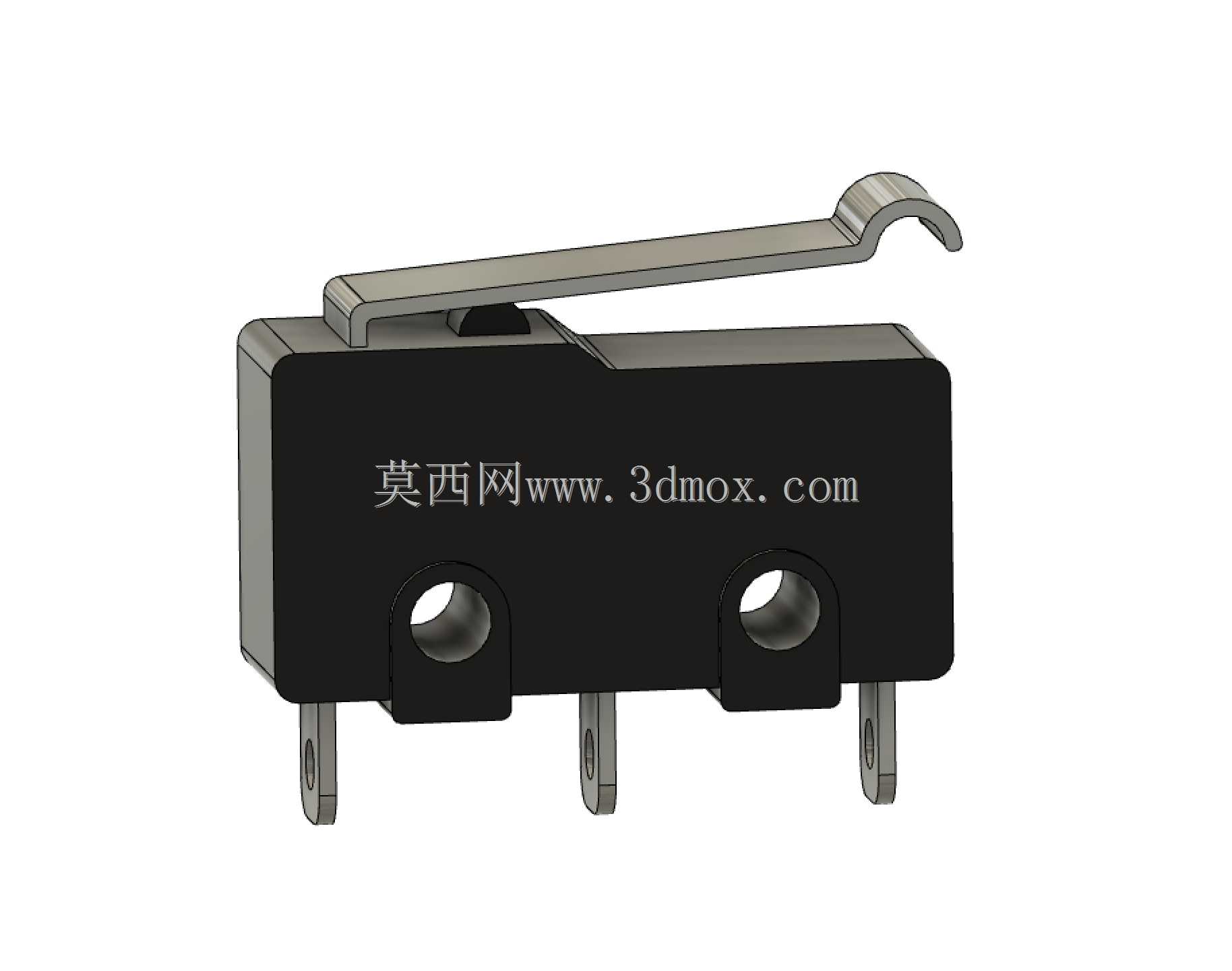

带弯柄压杆的微动末端停止开关结构

这类带弯柄压杆的微动停止开关，在轻工自动化输送线、小型专用设备的行程限位场景里应用极广，很多做小型工装治具、桌面型自动化设备的结构工程师，在做行程末端硬限位前的电信号触发设计时，都会优先选用这类结构的元件。从实际使用场景来看，它常被安装在直线运动模组的行程端点、翻盖类设备的开合到位位置、安全防护门的闭合检测点位，依靠外部机械结构触碰压杆来触发通断信号，相比光电类检测元件，它不需要额外的信号校准，抗粉尘、抗油污的表现更适配车间内的复杂工况，哪怕是有少量切削碎屑溅落的机加工辅助工位，也能稳定触发信号，不会因为光路遮挡出现误判。

从功能特性上看，这款开关采用三脚直插式接线结构，公共端、常开端、常闭端引脚间距符合常规小电流控制回路的布线规范，不需要额外做转接端子就能直接焊线或者接插配套的接插件；本体上的两个安装孔为沉头设计，适配M2.5规格的盘头螺丝，安装时可以直接将本体贴合在设备安装板表面，不需要额外预留螺母避让空间。弯柄压杆的弧形端头做了圆滑过渡，当外部触发件以斜向或者平行于安装面的方向触碰压杆时，不会出现卡滞或者刮蹭触发件的问题，压杆的触发行程控制在1.5mm左右，触发压力控制在1.2N上下，既不会因为触发力过大导致运动部件卡滞，也不会因为设备运行的轻微振动出现误触发。

在设计建模的过程中，首先要确认安装边界：本体的总宽度为20mm，本体高度（不含引脚、不含压杆）为10mm，引脚伸出本体底面的长度为6.5mm，安装孔中心距为14mm，两个安装孔距离本体侧边的距离均为3mm，这些尺寸直接决定了安装板的开孔位置与避让空间。压杆处于自然抬起状态时，顶端距离本体上表面的高度为8mm，压杆下压到触发位置时的总下压量为2mm，建模时要预留出压杆的活动空间，避免周边结构件干涉压杆的动作行程。建模时要注意还原压杆与本体连接位置的转轴间隙，虽然实际产品里转轴是铆接结构，但三维建模时要保留0.1mm的装配间隙，还原真实的装配状态，避免做运动仿真时出现干涉报错。另外本体侧面的引脚要做轻微的拔模斜度，还原实际冲压引脚的成型特征，安装孔的沉头深度要匹配M2.5螺丝的头厚，确保螺丝锁紧后不会高出本体表面，影响压杆的动作。

做设备选型时要注意，这类开关的触点额定电流一般在5A以内，只适合控制回路的信号传递，不能直接接入主动力回路，布线时要和动力线保持至少10mm的间距，避免动力线的电磁干扰影响信号稳定性。如果是用在频繁触发的工位，要核算压杆的触发频率，确保元件的机械寿命满足设备的使用周期要求，安装时要让触发件的运动方向垂直于压杆的回转平面，减少压杆受到的侧向力，延长元件的使用寿命。
