符合ISO10243标准的截切式圆柱螺旋压缩弹簧

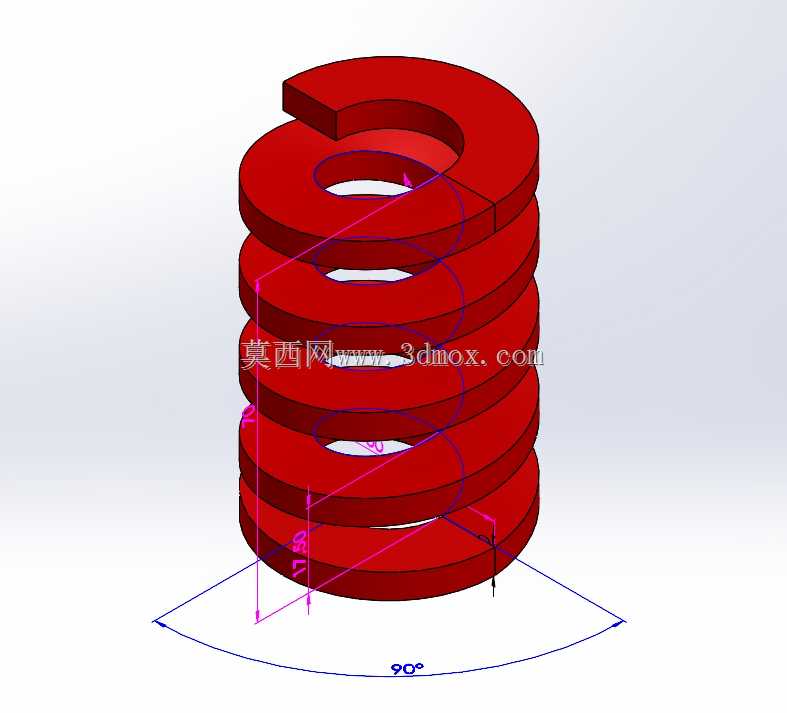

这类符合ISO10243标准的截切端部圆柱螺旋压缩弹簧，是冲压模具、自动化执行机构、重载缓冲工位里极为常用的弹性储能元件，日常选型中经常会碰到需要匹配安装空间、调整预压载荷的场景，建模时首先要明确端部的截切结构——不同于常规并紧磨平的普通压缩簧，这款弹簧的端部做了90度范围的截平处理，安装时不需要额外配置弹簧座就能保证端面与安装基面完全贴合，避免偏载导致的弹簧侧弯、早期断裂问题。从安装边界来看，建模时预留的外径尺寸适配常规模具模座的弹簧安装孔公差，内径可以匹配常用的导柱规格，不需要额外做衬套就能直接套装在导柱上使用，有效减少装配时的零件数量，缩短模具装配周期。设计过程中需要重点考虑载荷特性，这类标准弹簧的刚度线性区间覆盖了常规冲压卸料、机构复位的常用载荷范围，端部截切的结构不会影响弹簧有效圈数的变形量，全行程压缩时的并紧高度控制在合理区间，不会出现有效圈压并后端部结构干涉的问题。实际应用场景里，这类弹簧除了冲压模具的卸料板复位，还能用在自动化生产线的阻挡机构缓冲、工装夹具的夹紧力提供、物流设备的减震支撑等位置，建模时保留的参数化特征可以直接根据安装空间调整自由高度、有效圈数，甚至根据载荷类型调整表面处理对应的颜色区分，比如轻载用蓝色、中载用红色、重载用黄色，方便车间装配时快速识别载荷等级，避免错装导致的机构失效。建模时的螺旋线生成完全贴合标准规定的旋向、节距公差，端部截切的切口位置做了微小的圆角处理，避免应力集中在切口边缘导致的疲劳断裂，实际生产中按照这个模型加工的弹簧，不需要二次修磨端部就能直接装机使用，安装时只要保证两端安装面的平行度在公差范围内，弹簧的使用寿命能达到常规非标准弹簧的1.5倍以上。另外在选型校核时，这个模型可以直接导入装配体做干涉检查，确认弹簧在最大压缩量时不会和周边的螺钉、导柱、避让孔发生刮擦，也能通过软件的质量属性计算弹簧的理论刚度，和选型手册的参数做交叉验证，避免选型时出现刚度不足导致的机构复位不到位，或者刚度过大导致的驱动负载超标问题。
