SK08规格8mm线性光轴立式导向支撑座

做非标自动化设备的结构设计时，光轴导向的固定支撑是绕不开的基础选型环节，这款适配8mm直径线性光轴的SK型立式导向支架，是小型滑台、DIY数控设备、桌面级3D打印传动结构里出镜率极高的支撑部件。从实际安装场景来看，这类支架主要承担光轴的径向定位与轴向锁紧功能，区别于卧式支撑座的安装姿态，立式结构的底座安装面与轴孔轴线呈垂直布局，能够在紧凑的设备安装空间内，将水平布置的光轴抬离安装基准面，给滑动轴套、直线轴承预留足够的运动避让空间，避免运动部件和安装底板产生运动干涉。

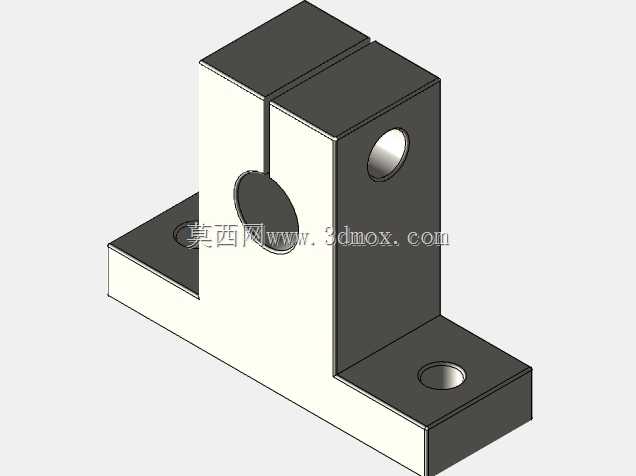

从结构设计逻辑来看，这款支架采用了分体式锁紧的经典结构，轴孔上方开设贯通的锁紧槽，侧面预留内螺纹锁紧孔，当光轴穿入轴孔调整到预设轴向位置后，拧紧锁紧螺钉即可通过槽体的弹性变形抱紧光轴外壁，既可以实现光轴的完全固定，也能根据调试需求临时调整光轴的轴向伸出长度，适配不同行程的传动布局。底座部分采用对称式双安装孔设计，两个安装孔分布在轴孔中心的两侧，安装时通过内六角螺钉将支座固定在设备基板或者铝型材的槽面上，对称的受力布局能够抵消光轴运动时传递的径向载荷，避免长期受载后支座出现偏斜，导致光轴平行度超差、滑动阻力增大的问题。

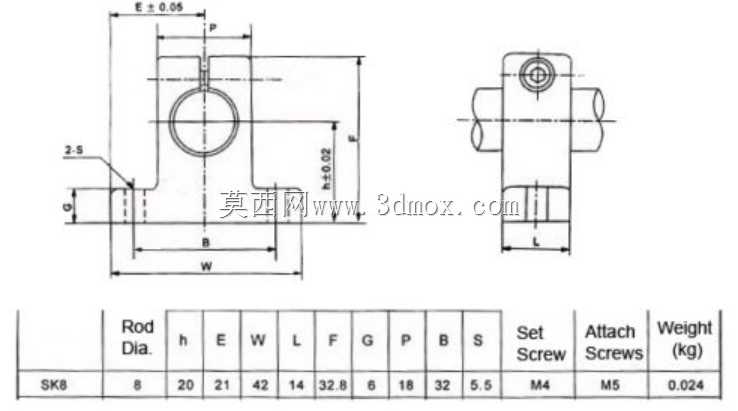

从安装边界尺寸来看，这款支架的轴孔公称直径严格适配8mm公差带的线性光轴，轴孔中心到底座安装面的高度是固定值，选型时可以直接根据光轴的设计安装高度匹配，不需要额外做垫高或者下沉加工；底座的安装孔间距符合小型传动件的通用安装规范，能够直接适配2020系列铝型材的槽距，也可以在亚克力、冷轧钢板材质的安装板上直接配钻安装孔，不需要额外做转接件设计。实际应用中，这类支架常成对使用，分别布置在光轴的两端作为固定支撑，中间配合直线轴承或者铜套搭载滑动负载，常见于小型点胶机的Z轴导向结构、桌面雕刻机的X/Y轴传动支撑、DIY数控滑台的光轴固定，甚至在一些小型检测设备的探头导向机构里，也会用这类支座做短行程光轴的支撑。

需要注意的是，这类立式支架的锁紧力有限，不适合大负载、高加速度的重载传动场景，更多面向轻载、高精度要求的小型传动机构，设计时如果负载偏大，可以在光轴中间位置增加同型号的浮动支撑，减小光轴的长径比，避免光轴受力后出现挠曲变形，影响导向精度。支架本身的金属材质结构具备足够的刚性，安装面的平面度公差控制在合理范围内，只要安装基准面的平面度达标，成对安装后很容易保证两根平行光轴的等高与平行度要求，降低后期传动调试的难度。
