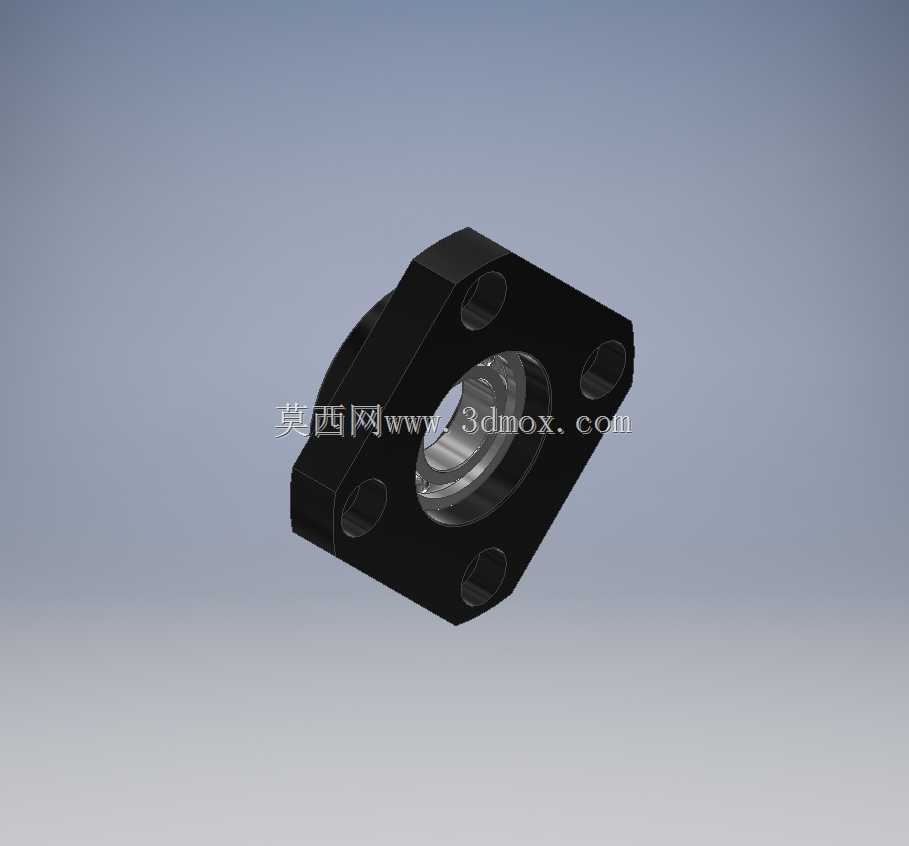

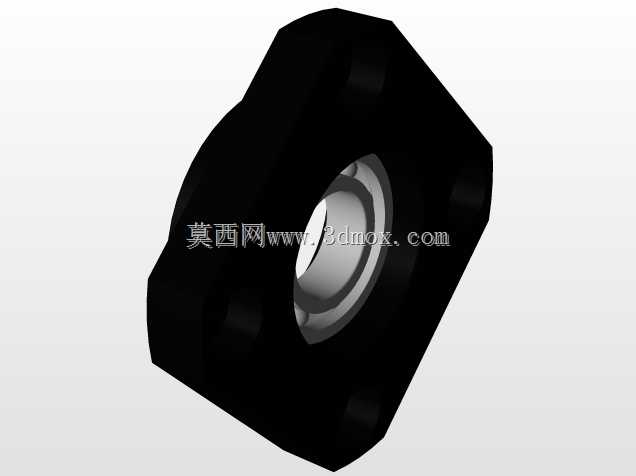

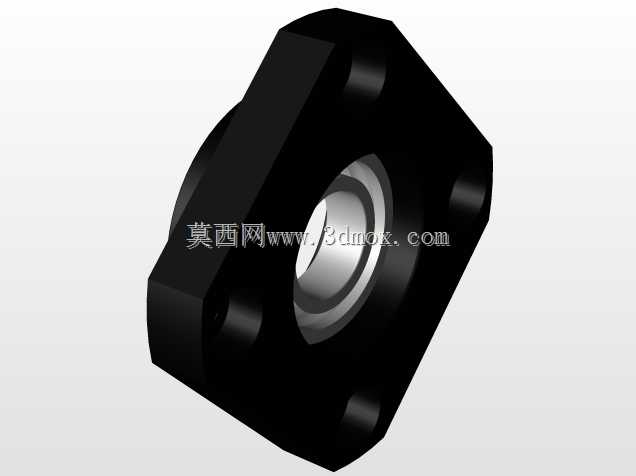

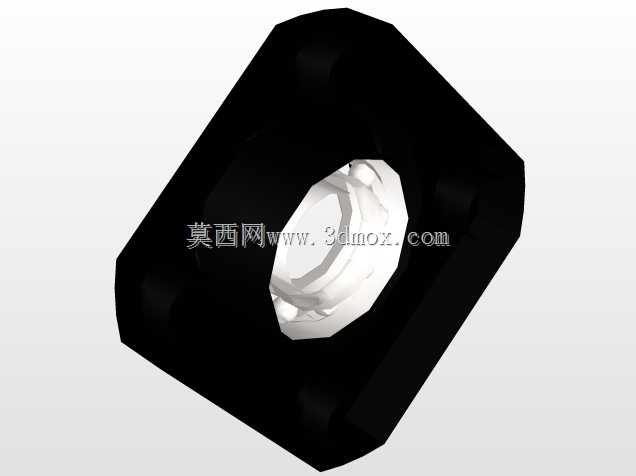

FF15型滚珠丝杠端部浮动支撑座结构

在自动化直线传动模组、数控进给轴、精密滑台这类需要将旋转运动转化为直线运动的设备结构里，滚珠丝杠的端部支撑是直接影响传动精度、运行平稳性与丝杠使用寿命的关键部件，这款FF15规格的浮动端支架，就是专门适配公称直径15mm滚珠丝杠的从动端支撑构件。不同于固定端需要同时承受径向与轴向载荷、约束丝杠轴向窜动的设计要求，浮动端支架的核心作用是为丝杠提供径向支撑的同时，允许丝杠因工作温升产生的轴向热伸长量自由释放，避免丝杠因热胀冷缩产生弯曲变形、附加内应力，进而导致传动卡滞、精度丢失甚至丝杠提前失效的问题。从结构设计来看，这款支架采用方形法兰安装形式，四个角预留了贯通的安装沉孔，安装时可以直接通过内六角螺栓将支架固定在设备安装立板或端座上，法兰面与安装基准面贴合后能保证支撑孔的轴线与丝杠安装轴线的同轴度要求，方形法兰的布局相比圆形法兰更便于安装时的位置找正，也能在有限的安装空间内获得更稳定的固定效果。支架主体的中心为轴承安装腔，内部适配对应规格的深沟球轴承，轴承内圈与丝杠轴颈配合，外圈与支架腔体配合，仅传递径向载荷，不限制丝杠的轴向微量位移，腔体端部设计有轴承挡边与密封槽位，可以加装密封圈阻挡加工过程中的切屑、冷却液、粉尘进入轴承内部，延长轴承的维护周期。在实际选型适配时，需要注意这款支架的安装边界尺寸：法兰的外形边长、安装孔的中心距、中心支撑孔的轴线到法兰底面的高度都需要和设备的安装空间匹配，同时要确认丝杠轴颈的直径、轴承位的长度和支架腔体的深度适配，避免出现安装干涉。这类浮动支撑座常和同规格的丝杠固定端支座配对使用，在中小型数控车床的X/Z轴进给、点胶设备的直线运动轴、3C检测设备的滑台传动、包装机械的送料机构里都有广泛应用，设计时将浮动端设置在远离电机联轴器的一侧，既可以保证丝杠的旋转支撑刚度，又能完美补偿丝杠高速往复运行时的热变形量，相比将两端都做成固定支撑的结构，能大幅降低装配时的同轴度调整难度，也能避免温度变化带来的结构内应力，在中短行程的滚珠丝杠传动布局里性价比十分突出。建模时还原了支架的所有安装特征、倒角与工艺槽细节，能直接用于设备的整体装配干涉检查、安装孔位匹配校核，也可以作为非标支撑座设计的参考原型。
