RFD900无线电调制解调器结构设计

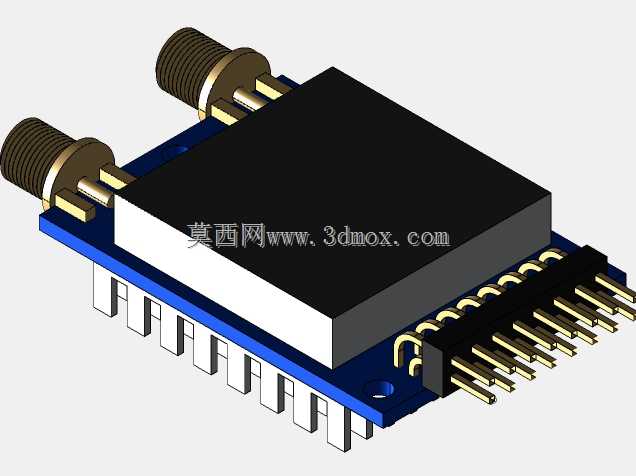

在无人系统遥测链路、工业无线数传组网、偏远区域数据采集站点的通信搭建场景中，这类射频调制解调模块是实现设备间远距离无线数据交互的核心硬件载体，区别于板载集成的通信芯片，独立模块化的设计能够让设备开发人员无需从零调试射频电路，直接通过标准接口完成通信链路的搭建，大幅缩短嵌入式通信系统的开发周期。从结构设计层面来看，该模块采用PCB作为核心承载基体，板载集成主处理芯片、射频匹配电路与接口元件，两侧布置SMA型射频同轴连接器，用于外接高增益天线，保障射频信号的收发效率，避免板载天线增益不足带来的传输距离受限问题。模块单侧布置直插排针接口，兼容标准2.54mm间距的排母座，既可以直接焊接在主控电路板上完成永久固定，也可以通过排座实现插拔式安装，方便后期维护更换，降低运维阶段的硬件替换成本。设计过程中充分考虑了安装边界的约束，PCB板边缘预留了两个对称的金属化安装孔，可通过M2规格的铜柱或螺丝将模块固定在设备壳体内部的安装柱上，避免设备在震动工况下出现排针受力松脱、接触不良的问题，这一点对于车载、机载等存在持续震动的应用场景尤为重要。主芯片区域在结构上预留了足够的散热空间，芯片表面无额外遮挡结构，能够依靠自然对流完成工作热量的散发，无需额外加装散热片即可满足长时间连续工作的散热需求，控制模块整体体积与物料成本。射频连接器的布置位置经过结构校核，当模块安装在主控板上时，连接器接口朝向设备壳体的天线开孔方向，射频转接线的弯折半径满足线缆最小弯曲要求，不会出现线缆过度弯折导致的信号衰减或线芯断裂问题。排针引脚的排布遵循行业通用的数传模块接口定义，硬件设计人员可直接参照通用引脚定义完成主控电路的原理图设计，无需重新适配引脚功能，降低硬件设计的出错概率。模块整体外形方正，元器件布局紧凑，在保障所有电气元件合理排布的前提下尽可能压缩占用的板卡空间，适配小型化嵌入式设备的内部安装空间要求，不会过多挤占主控板上其他功能模块的布置位置。在结构细节处理上，PCB板边缘做了圆角处理，避免安装过程中板边毛刺划伤操作人员或损坏周边线材，所有贴片元件的焊接区域都预留了足够的维修操作空间，后期出现元件故障时可直接通过热风枪完成元件更换，无需整体报废模块。
