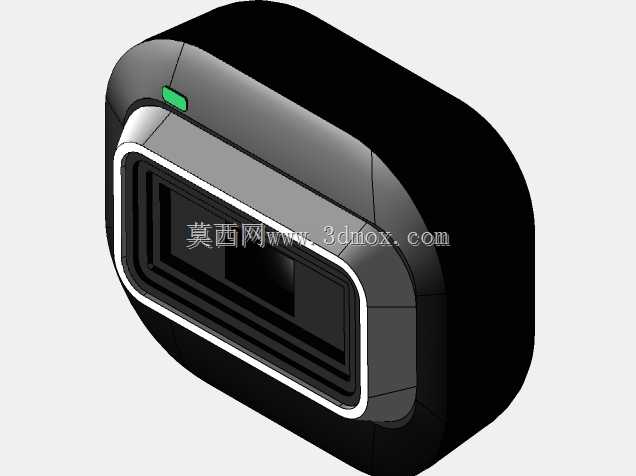

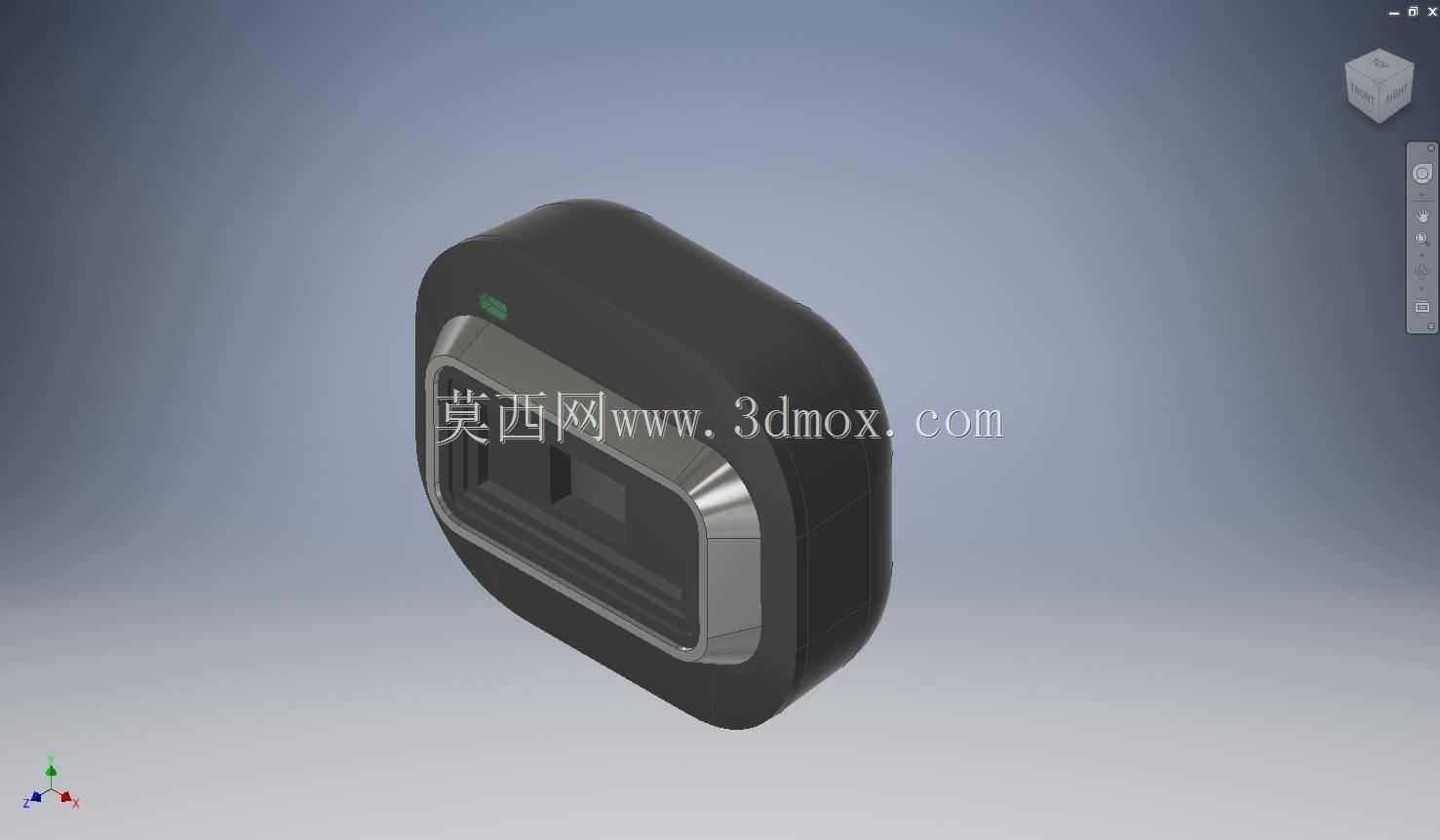

微软USB高清网络摄像头外观结构设计

这款USB外接摄像头的结构设计，首先围绕桌面办公、远程会议、家用视频沟通这类高频使用场景展开，在安装适配性上做了充分考量，整体采用圆角方型的紧凑壳体设计，壳体边缘做了大弧度过渡处理，既避免直角磕碰的安全隐患，也能适配显示器顶部夹装、桌面平放两种主流安装方式，壳体背部预留的夹装结构空间，可适配15mm到35mm厚度的显示器边框，平放时底部的防滑胶垫预留位置，能保证设备放置在光滑桌面时不会出现滑移偏移。从功能实现的角度看，镜头模组区域采用内凹式的金属装饰圈结构，金属圈高出镜头表面0.8mm，可在日常摆放、移动过程中避免镜头镜片直接接触桌面或其他物体，减少镜片刮花的概率，镜头旁预留的状态指示灯安装位，可在设备工作时透出柔光提示，避免用户误判设备工作状态造成隐私泄露。壳体的分模线设置在侧面中框位置，前后壳采用卡扣加少量螺丝的固定方式，既保证装配后的壳体缝隙均匀，也能降低后期维修拆解的难度，内部腔体的空间预留充分，可容纳1080P分辨率的感光模组、USB解码电路板以及固定焦距的镜头组件，腔体内部的筋位设计既可以加强壳体整体强度，避免注塑成型后出现壳体翘曲变形，也能对内部电路板、镜头模组起到定位支撑作用，减少运输、使用过程中震动造成的模组偏移，保证成像焦距的稳定性。在外观细节处理上，前壳表面采用细磨砂的哑光质感处理，不易残留指纹和使用划痕，金属装饰圈采用亮面倒角处理，和哑光壳体形成材质质感的区分，提升产品的视觉层次感，整体尺寸控制在70mm见方、厚度28mm的范围内，不会在显示器顶部占用过多空间，也不会因为体积过大遮挡屏幕显示区域。USB线缆的出线位置设置在壳体背部下方，出线处做了防弯折的橡胶护套结构，可承受多次弯折而不出现线缆内部线芯断裂的问题，适配日常使用中线缆频繁调整角度的使用需求。整个结构设计没有多余的冗余部件，所有外观曲面、内部筋位都服务于装配可靠性、使用便利性以及成像稳定性的需求，没有为了造型牺牲实际使用的耐用性。
