双775Pro电机驱动FRC竞赛用升降梯结构

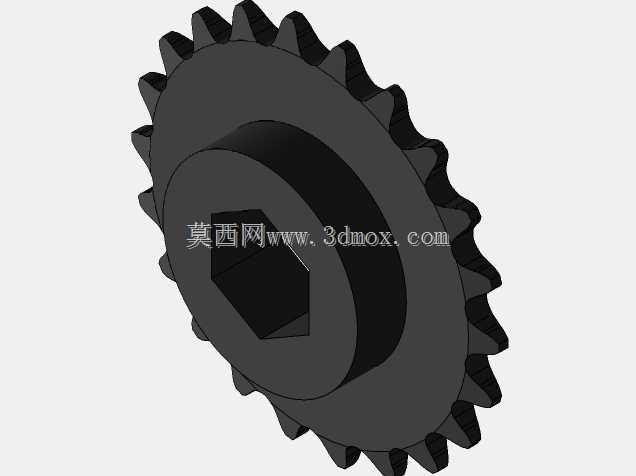

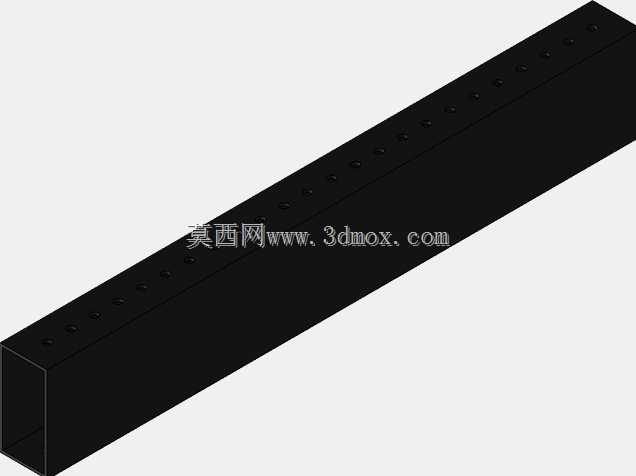

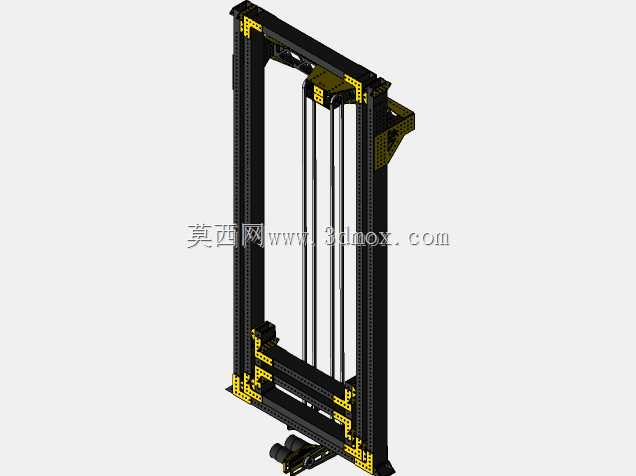

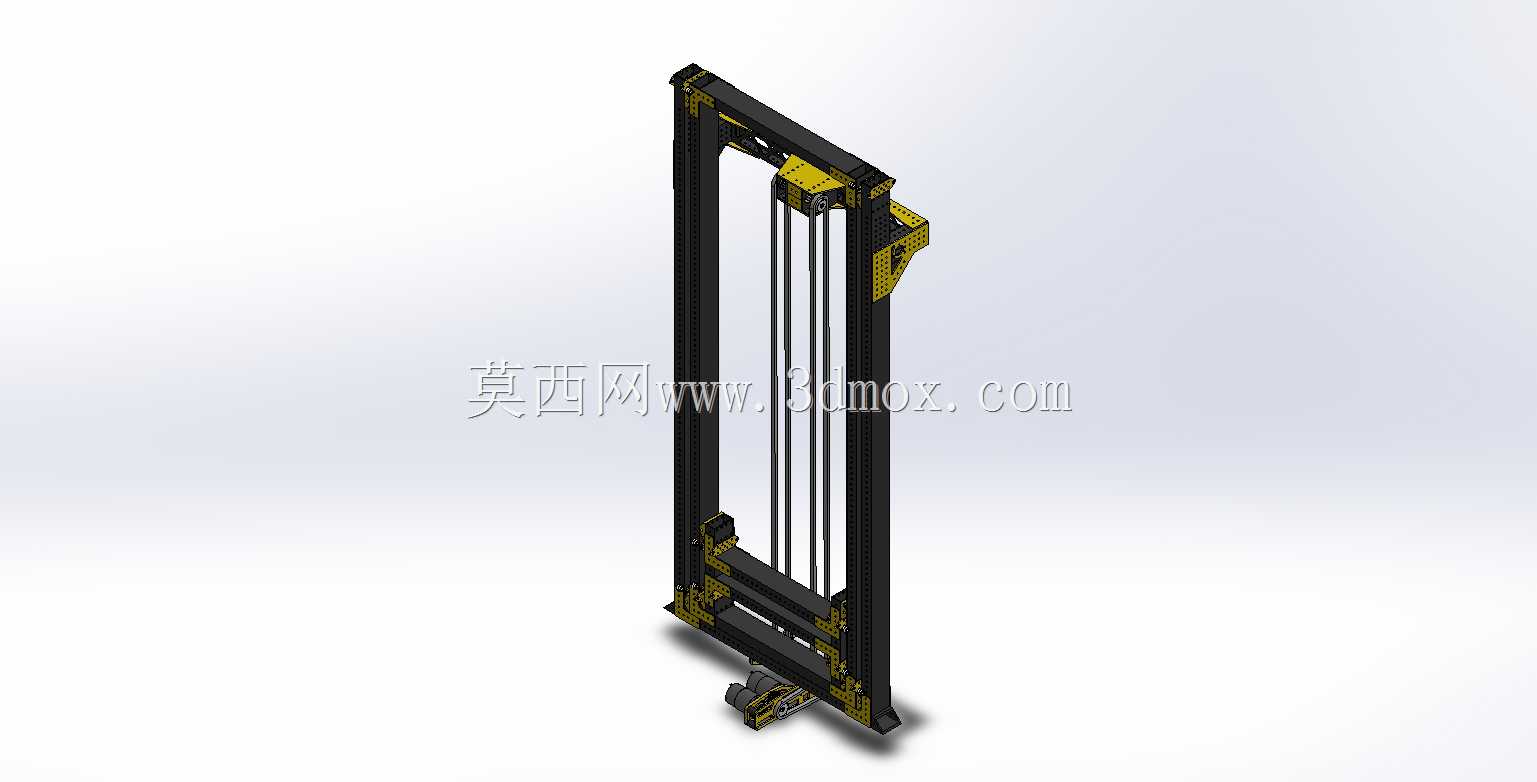

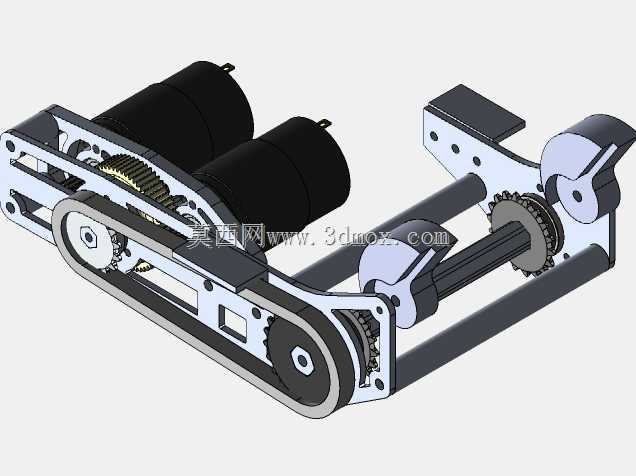

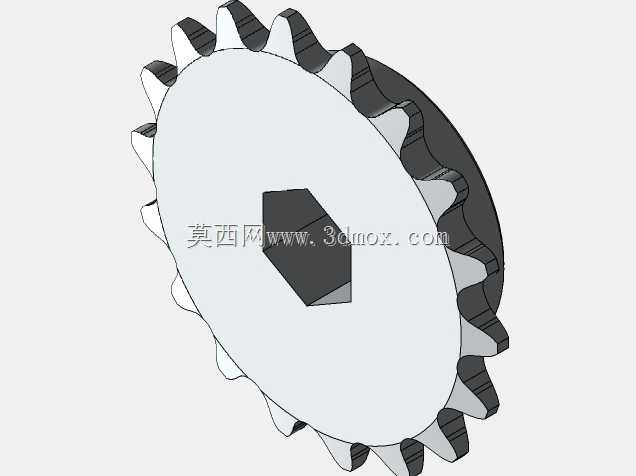

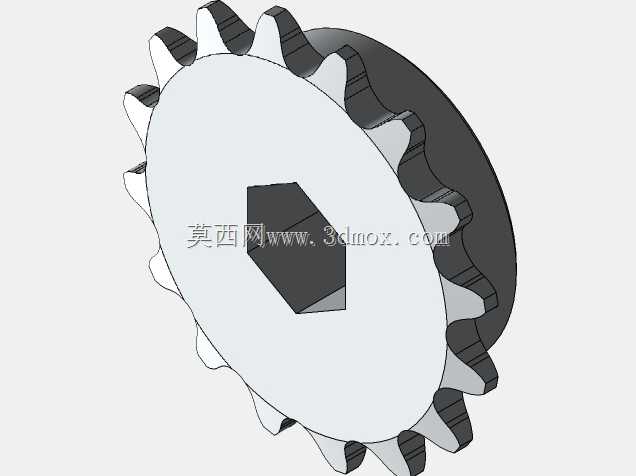

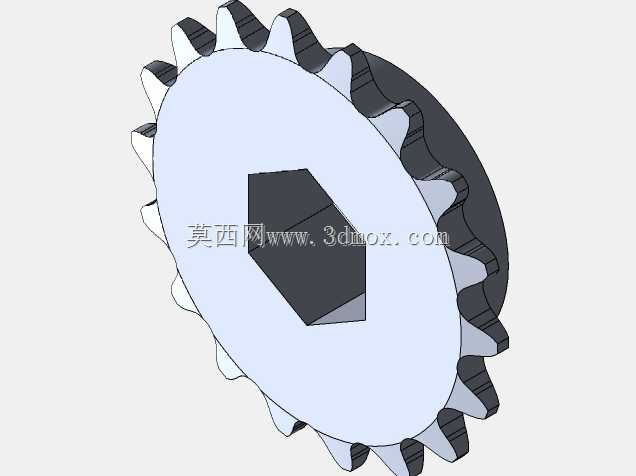

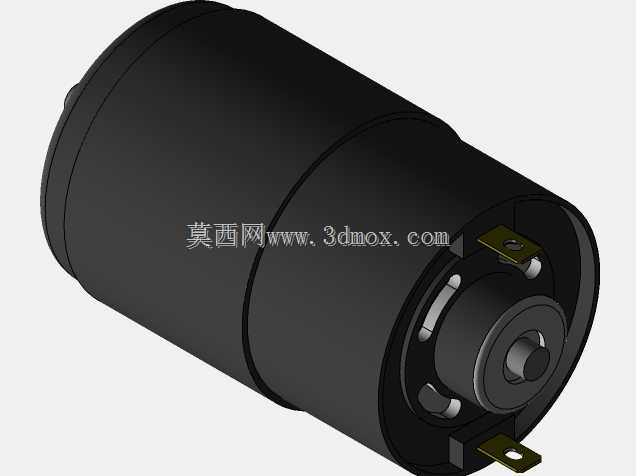

这款垂直升降结构主要面向FRC机器人竞赛场景设计，可在竞赛场地内完成指定物料的垂直举升、定点投放动作，也可适配小型自动化产线的轻载工位转运需求，适配竞赛规则中对垂直行程、负载重量、响应速度的硬性要求。整体采用双侧立柱框架作为承载主体，框架选用高强度铝合金型材拼接成型，在保证结构刚性的前提下尽可能压缩整体自重，避免增加移动底盘的负载负担，立柱内侧布置多组平行导向光轴，配合滑座上的直线轴承实现升降台的平稳上下移动，可有效抵消举升过程中的侧向偏载力，避免卡滞、晃动问题。驱动端采用两台775Pro电机对称布置，通过同步带轮组将动力传递至顶部的传动辊轴，再由辊轴带动高强度同步带牵引升降滑台做垂直往复运动，双电机对称布局的设计既可以提供足够的举升扭矩，也能平衡单侧驱动带来的偏载力矩，减少导向部件的不均匀磨损。设计过程中优先考虑了安装边界的适配性，整体框架底部预留了与标准FRC机器人底盘的安装孔位，可直接通过螺栓固定在20mm孔距的竞赛铝型材底盘上，无需额外加工转接板，整体横向宽度控制在竞赛规则允许的机器人初始尺寸范围内，垂直方向的最大伸出行程可满足竞赛中高层物料架的取放高度要求，底部驱动组件的布置避开了底盘上的电池、控制器安装区域，不会与其他机器人子系统产生空间干涉。结构上还预留了末端执行器的安装接口，升降滑台表面预留了标准孔阵，可根据不同竞赛任务快速更换夹爪、托板等不同的取料部件，框架上下两端都设置了硬限位块，可防止滑台超程脱出，同时预留了限位传感器的安装位，方便接入控制系统实现升降位置的精准闭环控制。导向部件的安装座都设计了可调间隙结构，长期使用出现磨损后可快速调整预紧量，无需整体更换零部件，日常维护十分便捷，所有外露的传动部件都设置了简易防护挡板，避免竞赛过程中场地杂物卡入传动结构造成设备故障。
