SolidWorks液压剪式升降承载结构设计

项目分类:3D模型 发布时间:2021-09-27 ID:288740
  • SolidWorks液压剪式升降承载结构设计
  • SolidWorks液压剪式升降承载结构设计
  • SolidWorks液压剪式升降承载结构设计
  • SolidWorks液压剪式升降承载结构设计
  • SolidWorks液压剪式升降承载结构设计
  • SolidWorks液压剪式升降承载结构设计
  • SolidWorks液压剪式升降承载结构设计

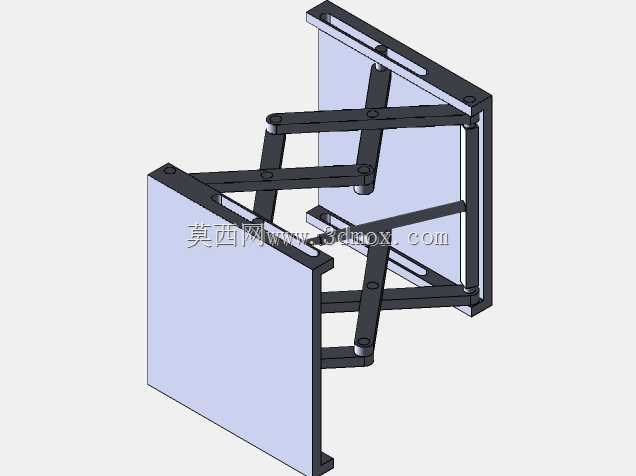

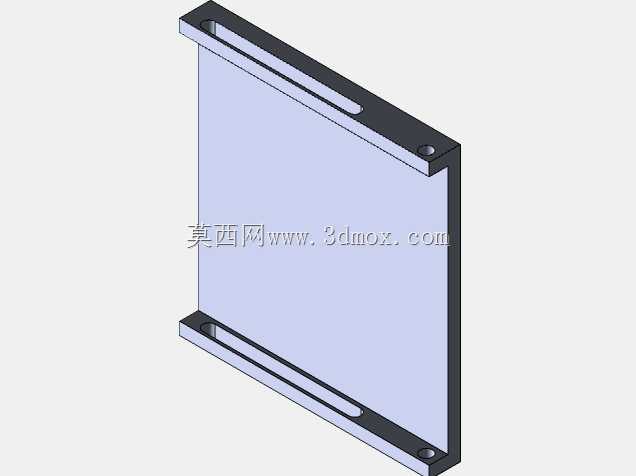

在车间物料转运、仓储楼层货物流转、生产线工位高度适配这类场景里,剪式液压升降结构的应用占比一直不低,相比导轨式、臂架式升降设备,它的收拢体积更小,不需要预留侧向的伸展空间,对安装场地的平面尺寸要求更友好,尤其适合在层高有限、作业面狭窄的区域完成垂直方向的物料托举作业。这套结构的核心承载框架采用矩形边框式设计,两侧对称布置的长槽型安装位,是用来适配不同宽度的台面固定需求,边框上预留的沉孔结构,既可以用来安装液压驱动铰座,也能作为与底部基座、顶部承载平台的连接点位,安装时不需要额外焊接转接支架,直接通过标准紧固件就能完成整机组装,能大幅减少现场安装的配作工作量。设计过程中优先考虑了受力传递的合理性,剪臂的铰接点位全部落在边框的加强筋位置,避免局部应力集中导致的框架变形,液压油缸的安装支座做了内嵌式处理,收拢状态下油缸不会突出框架平面,整机最低收拢高度可以控制在较小范围内,适配低高度进出的作业需求,比如需要嵌入地面基坑的安装场景,基坑开挖深度不需要做的过大,能减少土建施工的成本。从安装边界来看,这套框架的侧边安装槽预留了足够的调节余量,现场安装时如果出现基座预埋位置的小尺寸偏差,可以通过槽孔的调节量来补偿安装误差,不需要重新加工连接孔位。结构的承载面采用整板式设计,相比拼接式的台面框架,整体抗扭刚度更好,托举不规则形状的工件时,不会因为局部受力不均出现台面翘曲的问题。日常维护层面,所有铰接点位的润滑通道都做了外置设计,不需要拆解结构就能完成定期注油保养,液压管路的走线槽也集成在边框内侧,不会出现管线外露被剐蹭破损的隐患,适配车间多尘、有工件剐蹭风险的作业环境。在功能实现上,这套结构可以根据实际的承载需求搭配不同行程的液压油缸,不需要改动主体框架尺寸就能实现不同升降高度的适配,对于做设备改造、非标工位升级的场景来说,通用化的框架结构能减少重复设计的工作量,直接根据现场的载荷、行程参数选配对应的液压元件和剪臂长度就能完成整机组装,大幅缩短非标设备的设计交付周期。
