ROBOTIS U2D2电源集线器接口板结构设计

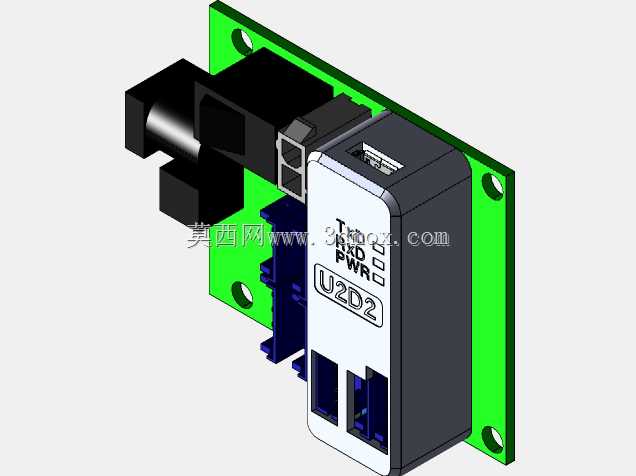

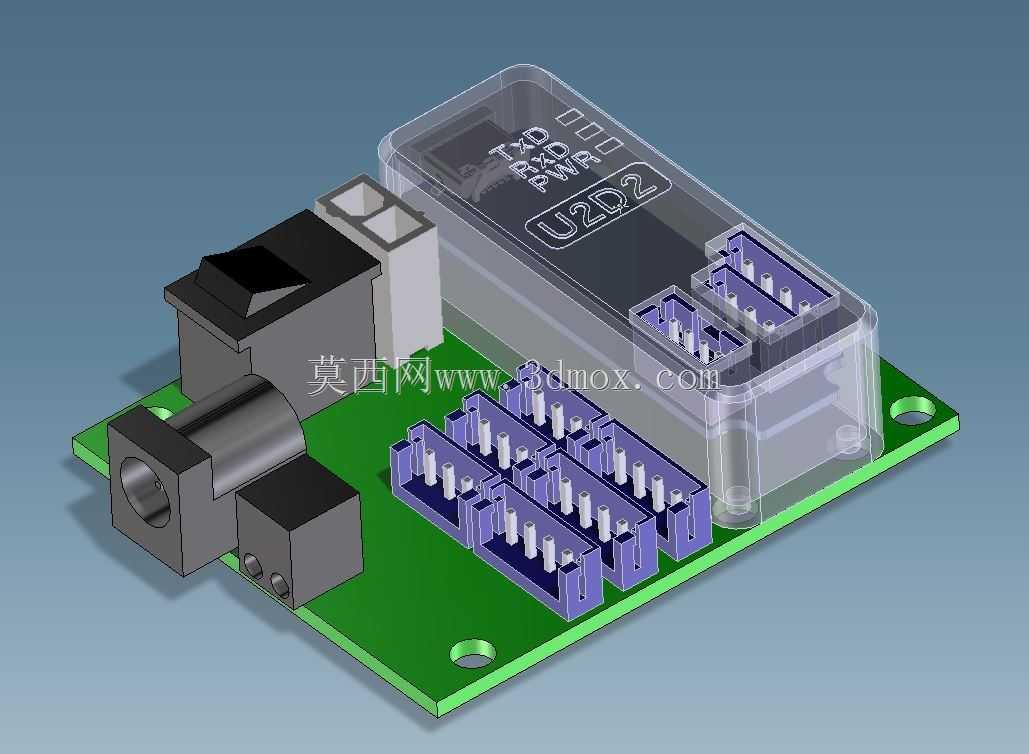

在机器人伺服系统搭建的实际工程场景中，多舵机分布式供电与通讯链路的整合一直是结构设计环节需要重点考量的内容，这款U2D2电源集线器板正是针对Dynamixel伺服系统的配套需求完成的结构设计，核心解决USB转多类型串行接口的链路整合与集中供电问题。从实际应用场景来看，该板卡可直接搭载于桌面级机械臂、多自由度仿生机器人、小型自动化教学实验平台的电控舱内，作为上位机与多组伺服舵机之间的通讯中转与电源分配节点，避免多组舵机单独接线带来的线束杂乱、供电压降不均、通讯干扰等工程问题。功能层面，板载集成了三类串行通讯接口，分别覆盖RS-485、半双工TTL、全双工TTL三种伺服系统常用的通讯协议，可同时匹配不同通讯规格的Dynamixel舵机接入，无需额外外接转换模块；电源输入部分采用通用DC电源座搭配接线端子的双输入设计，既可以通过常规直流适配器供电，也可适配工业场景下的端子排直连供电，满足不同安装场景的接线需求。设计思路上，整体采用PCB板作为承载基体，所有接口元件沿板卡边缘排布，预留的安装孔位完全匹配标准舵机安装孔距，可直接固定在标准铝型材框架或者机器人本体的安装位上，无需额外设计转接支架；透明防护外壳的设计既可以对板上核心电路形成物理防护，避免安装调试过程中金属碎屑、线束端头造成的短路风险，又可以通过外壳上的丝印标识快速识别各接口定义，降低现场接线的出错概率。从安装边界来看，板卡整体外形方正，所有外接接口的插拔方向均垂直于板卡平面或者沿板卡侧边延伸，安装时仅需预留板卡厚度方向15mm的操作空间即可完成所有接线操作，不会与周边的结构件、传动部件产生干涉；板上的电源接口与通讯接口做了分区排布，强电供电回路与弱电通讯回路之间留有足够的爬电距离，避免大电流供电时对通讯信号产生电磁干扰，保证多舵机高速通讯时的信号稳定性。实际选型使用时，该集线器可支持多组舵机的并联接入，通过板载的电源分配回路为每个接口提供稳定的供电输出，无需为每个舵机单独布设供电线，大幅简化电控系统的线束布局，降低整体结构的装配复杂度。
