AGV集成步进电机驱动轮组结构设计

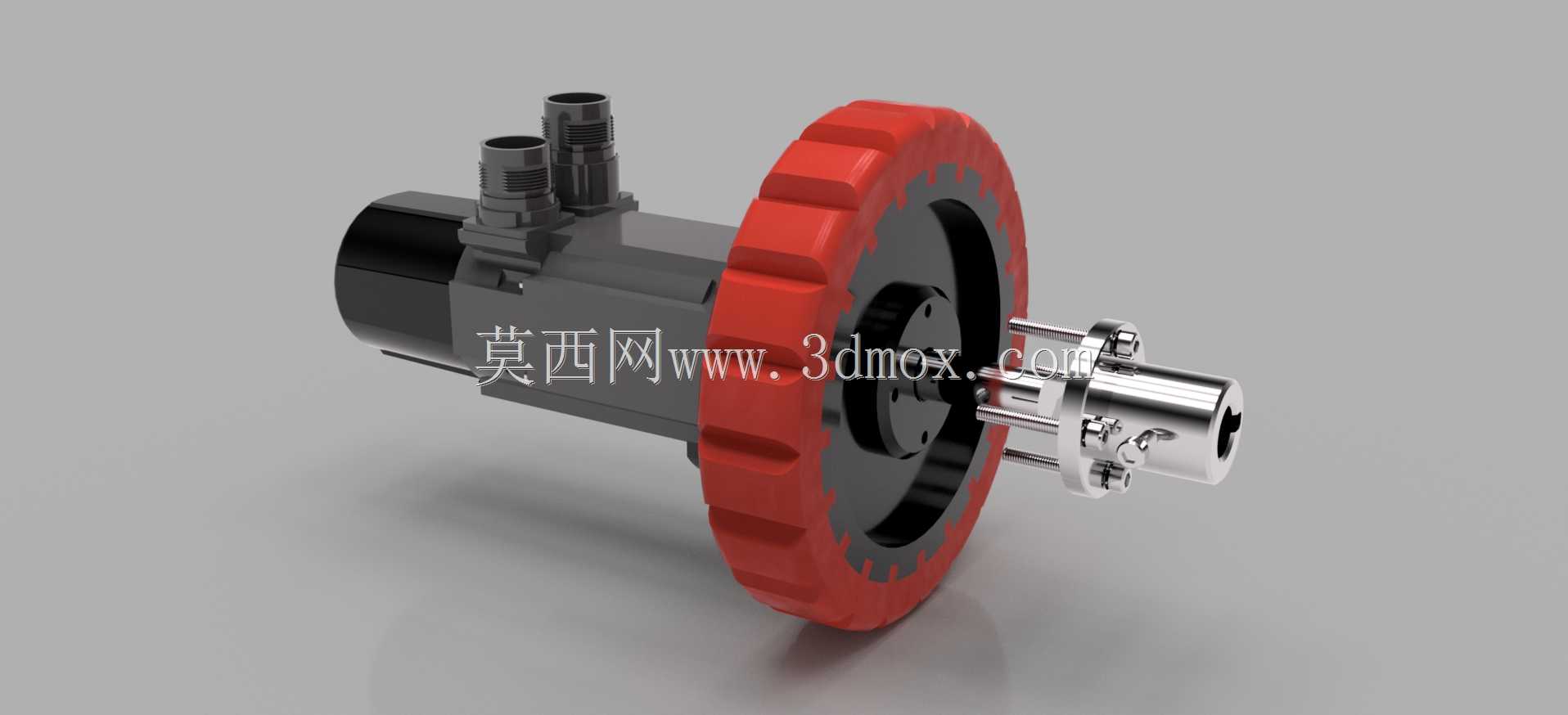

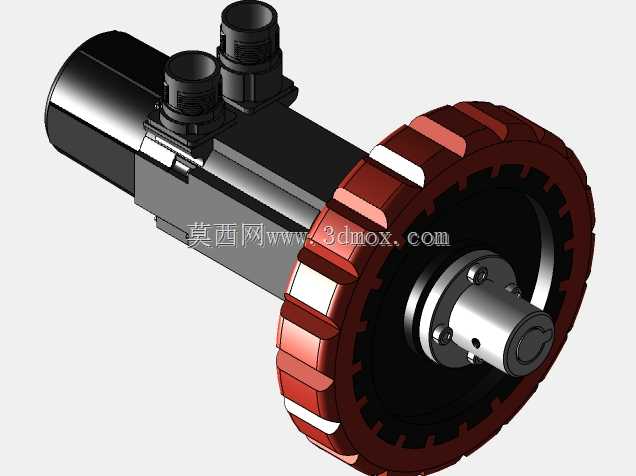

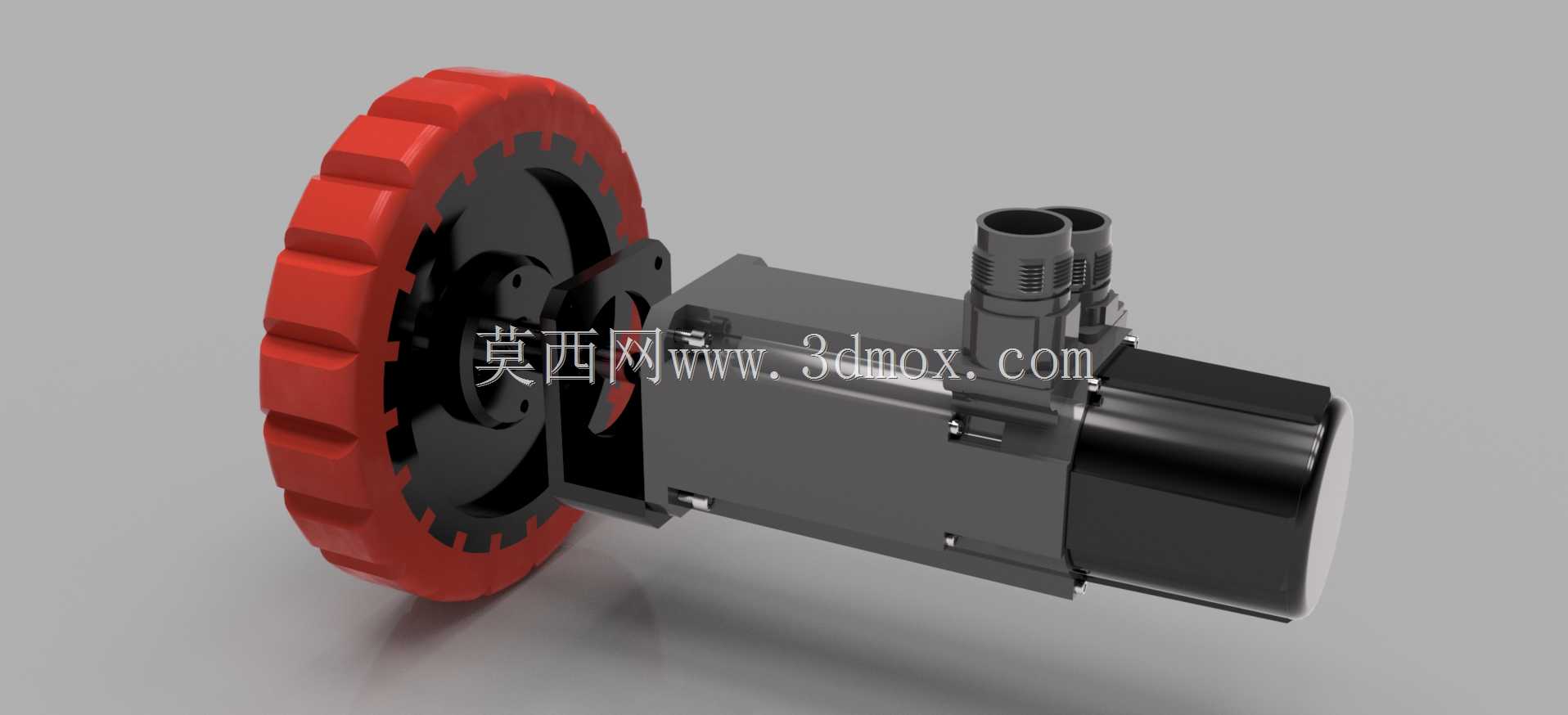

在智能仓储、产线柔性转运场景中，AGV与AMR设备的行走轮组直接决定了设备的负载能力、行走精度与运行稳定性，这款集成驱动结构的轮组，正是针对中小负载移动机器人的行走需求开发的一体化动力行走部件。不同于传统分体式的电机、联轴器、车轮独立安装结构，这款轮组将驱动步进电机与行走轮做了同轴集成设计，电机输出轴直接与轮毂刚性连接，省去了额外的传动联轴器结构，既压缩了轮组整体的轴向安装尺寸，也消除了联轴器传动带来的回程间隙，对于需要精准停靠、走直线精度要求高的产线转运AGV来说，这种结构能有效降低行走位置偏差，减少站点停靠时的二次校准频次。轮体采用带周向防滑凸齿的橡胶外圈设计，凸齿的齿形角度与深度经过匹配优化，在环氧地坪、水泥地面等常见工业厂区地面行走时，既能提供足够的附着摩擦力，避免急起急停时出现打滑丢步，也能缓冲地面微小凸起带来的振动，降低电机轴受到的径向冲击。轮毂部分设计了48毫米直径的键槽安装位，键连接结构相比顶丝固定的方式，能传递更大的输出扭矩，在轮组带载启动、爬坡时不会出现轮毂与电机轴相对打滑的问题，轮毂周边的凹槽结构进一步强化了轮体与轮毂的结合强度，避免长期正反转切换后橡胶外圈与金属轮毂出现脱层分离。从安装边界来看，这款轮组的电机端预留了标准的电气接插件接口，出线方向垂直于轮轴，安装时不需要在设备底盘上预留过大的走线空间，轮轴输出端的法兰安装位可以直接固定在AGV的底盘侧板上，不需要额外设计复杂的安装支架，能大幅缩短移动机器人底盘的结构设计周期。在实际选型适配时，需要注意轮组的径向负载上限要匹配设备的整体自重加额定载重，预留1.2倍以上的安全系数，同时轮组的安装孔位要与底盘侧板的定位孔做同轴度校验，避免电机轴受到额外的径向弯矩，影响轴承的使用寿命。这种一体化轮组相比分体组装的行走结构，零件集成度更高，装配时的累计公差更容易控制，也减少了后期运维时需要逐个检查传动部件紧固状态的工作量，非常适合批量生产的标准化AGV、巡检机器人、商用服务移动设备使用。
