NEMA34步进电机通用安装固定支架

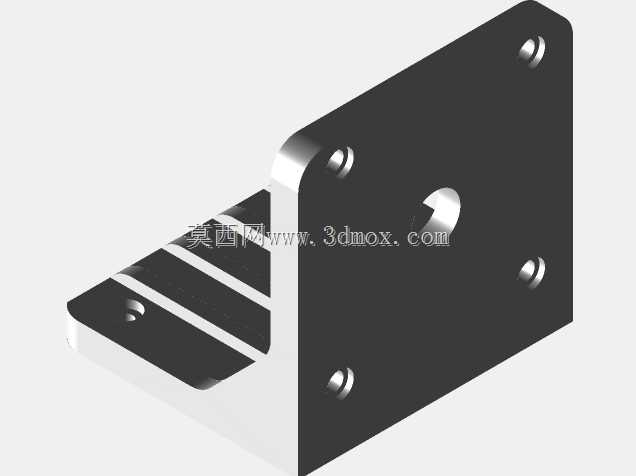

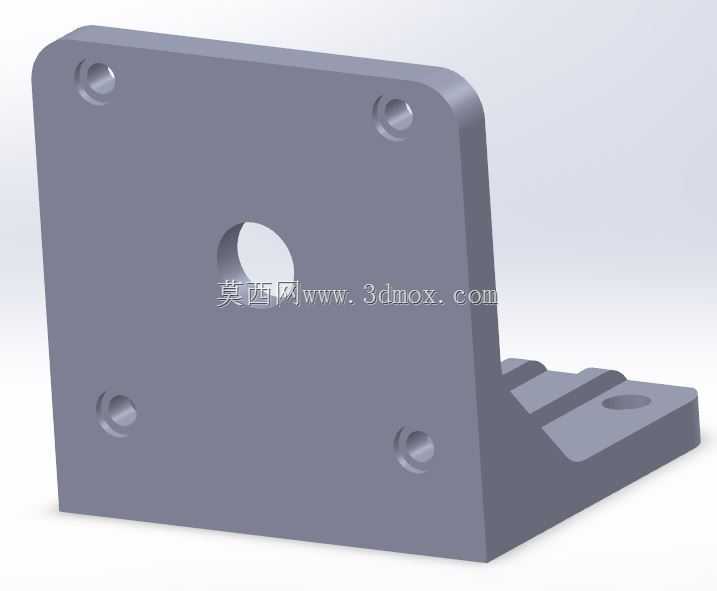

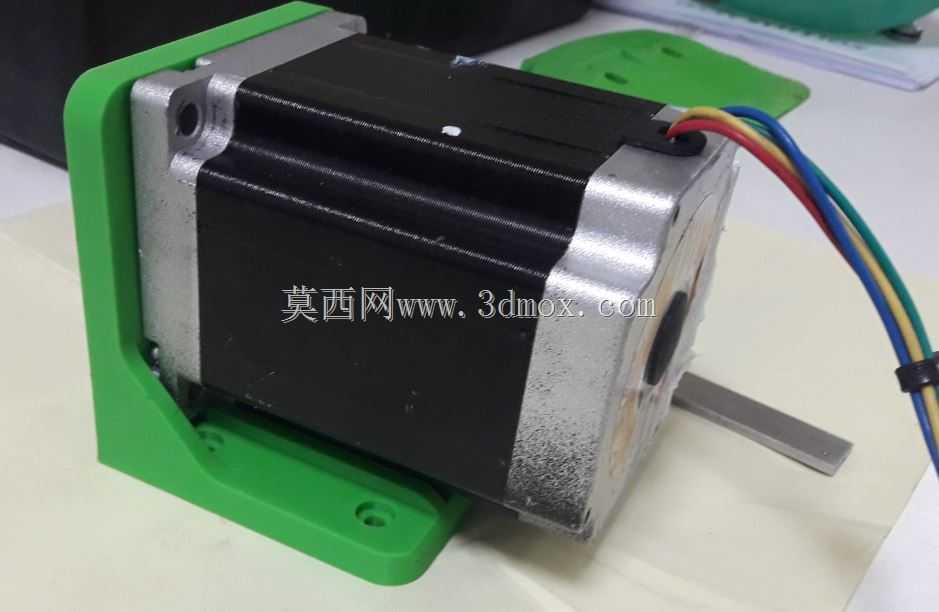

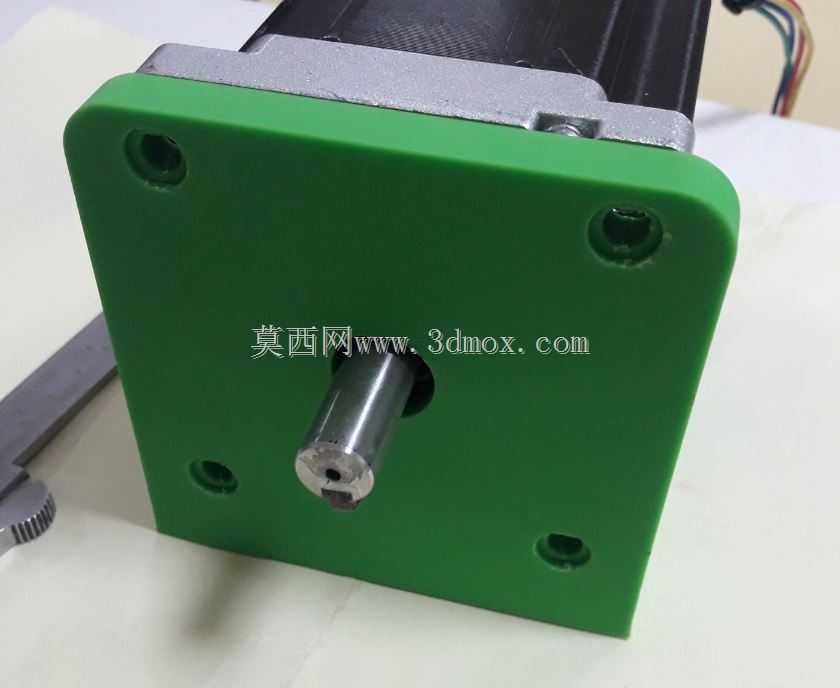

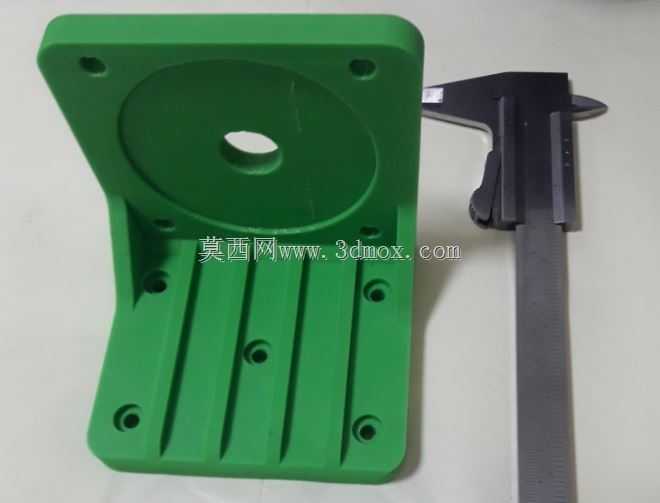

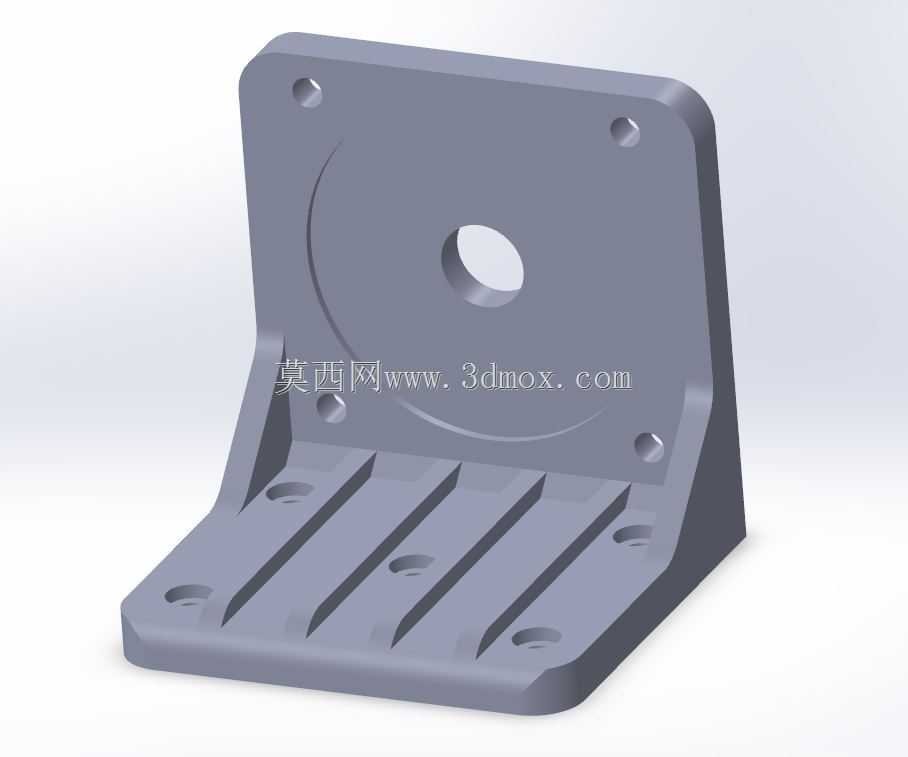

　　在自动化生产线、小型数控雕刻设备、3D打印设备以及各类非标自动化工位的搭建过程中，NEMA34规格步进电机的安装固定一直是结构设计环节需要重点考量的部分，这类电机输出扭矩较大，运行时存在一定的振动载荷，若安装支架的刚性不足、定位精度偏差，很容易导致电机输出轴与传动部件同轴度超差，长期运行下会加剧轴承磨损、同步带跳齿或者丝杠传动卡顿等问题。这款安装支架针对NEMA34步进电机的安装法兰尺寸做了适配设计，支架主体采用L型承托结构，竖直面完全贴合电机法兰安装面，预留的安装孔位与电机端的固定孔位精准对应，无需额外扩孔或者调整位置即可完成电机的对位安装，有效降低现场装配时的对位难度。水平面作为设备安装基准面，设置了多组长圆形调节孔，

　　既可以满足电机安装时的轴向位置微调需求，适配不同张紧度要求的同步带传动场景，也能兼容不同安装孔距的设备台面，减少设计时的孔位匹配工作量。从结构强度角度看，支架在竖直面与水平面的衔接位置做了加厚过渡处理，避免电机满负载运行时支架根部出现应力集中导致的形变，竖直安装面的边缘做了贴合电机外壳的弧度避让，不会与电机端盖的凸起部分产生干涉，安装后电机与支架的贴合面无间隙，能够更好地传导运行时产生的振动，降低整机运行的共振风险。在实际应用场景中，这类支架既可以用于桌面级小型加工设备的电机固定，也能在物流分拣线的驱动工位、自动送料机构的动力端安装使用，支架的安装边界充分考虑了常规NEMA34电机的机身长度，

　　不会出现电机尾部与设备其他部件碰撞的问题，安装孔的位置布局也预留了接线空间，电机的动力线、编码器线可以顺畅从支架侧边引出，不会被支架挤压磨损。设计时还兼顾了3D打印加工的工艺可行性，整体结构无悬空大跨度结构，打印时无需添加过多支撑，无论是采用PLA、PETG还是ABS材料打印，都能获得足够的结构强度，满足小批量设备试制或者DIY设备搭建的使用需求，对于做非标设备快速迭代的结构工程师来说，这类标准化的安装支架可以直接调用，省去重复建模的时间，也能避免自主设计支架时出现的孔位偏差、强度不足等常见问题。
