日本热电微型断路器空气开关结构设计

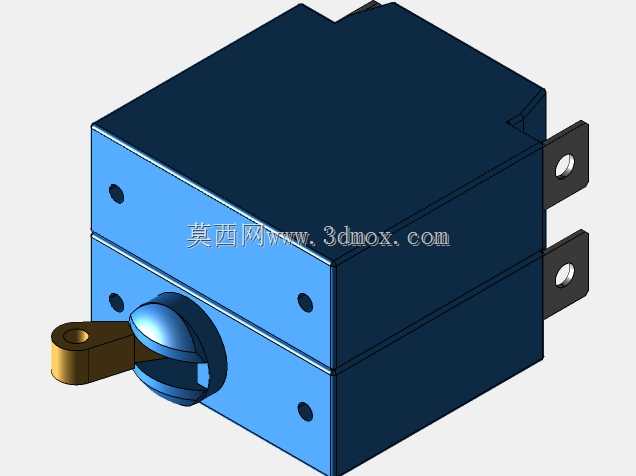

这款空气开关主要应用在低压配电末端回路、小型工控设备控制柜、民用配电支路等场景中，承担电路过载、短路故障时的快速分断保护作用，避免线路过热烧毁、后端用电设备因过流损坏，是低压配电系统里最基础也最核心的保护元件之一。从结构设计来看，整体采用上下分层的盒式布局，主体外壳做了直角方正造型，没有多余的外凸结构，能最大化利用柜内安装空间，侧面预留的两个带孔安装耳是核心安装定位结构，安装时可通过M4规格螺丝直接固定在DIN导轨配套的安装座或者柜体安装板上，安装耳的孔位间距做了标准化适配，能兼容常规微型断路器的安装孔距要求，不需要额外定制安装支架。操作手柄突出在壳体正面，做了圆弧过渡的握持造型，扳动操作时的受力角度符合人手操作习惯，分合闸的行程控制在合理区间，操作时不会出现卡滞或者行程虚位。壳体侧面的圆形凹点是上下壳体的装配定位孔，内部对应卡扣或者螺丝装配位，装配时能快速对齐上下壳的配合面，减少装配对位的调整时间，同时壳体的拼接缝做了错位止口设计，能避免日常使用中灰尘、飞溅的液体直接渗入壳体内部影响触头机构动作。设计时优先考虑了机构动作的可靠性，内部的热电脱扣组件布局紧凑，将热脱扣的双金属片、磁脱扣的线圈机构整合在壳体内部腔室，分合闸的传动连杆做了最短路径设计，减少传动环节的间隙带来的动作延迟，保证故障电流出现时能在标准要求的时间内完成分断。外形尺寸上整体宽度适配单极微型断路器的常规尺寸，在并排安装多个同类型开关时，相邻开关之间不会出现干涉，接线端子的位置预留了足够的接线空间，能容纳常规截面积的铜芯导线接入，接线螺丝的操作空间也做了预留，使用常规螺丝刀就能完成接线操作，不需要特殊工具。在实际选型使用时，这类开关需要匹配后端回路的额定电流，安装时要注意操作手柄的操作空间预留，保证故障断电后能快速手动复位操作，同时壳体的绝缘材质选型满足低压电器的耐燃、绝缘要求，长期带载工作时外壳温升控制在安全范围内，不会出现外壳过热变形的问题。
