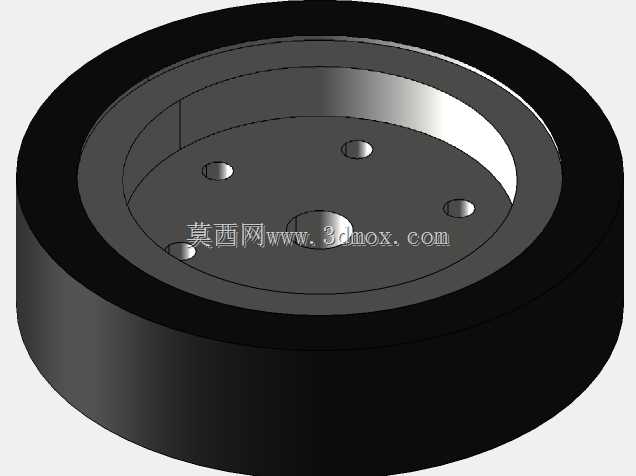

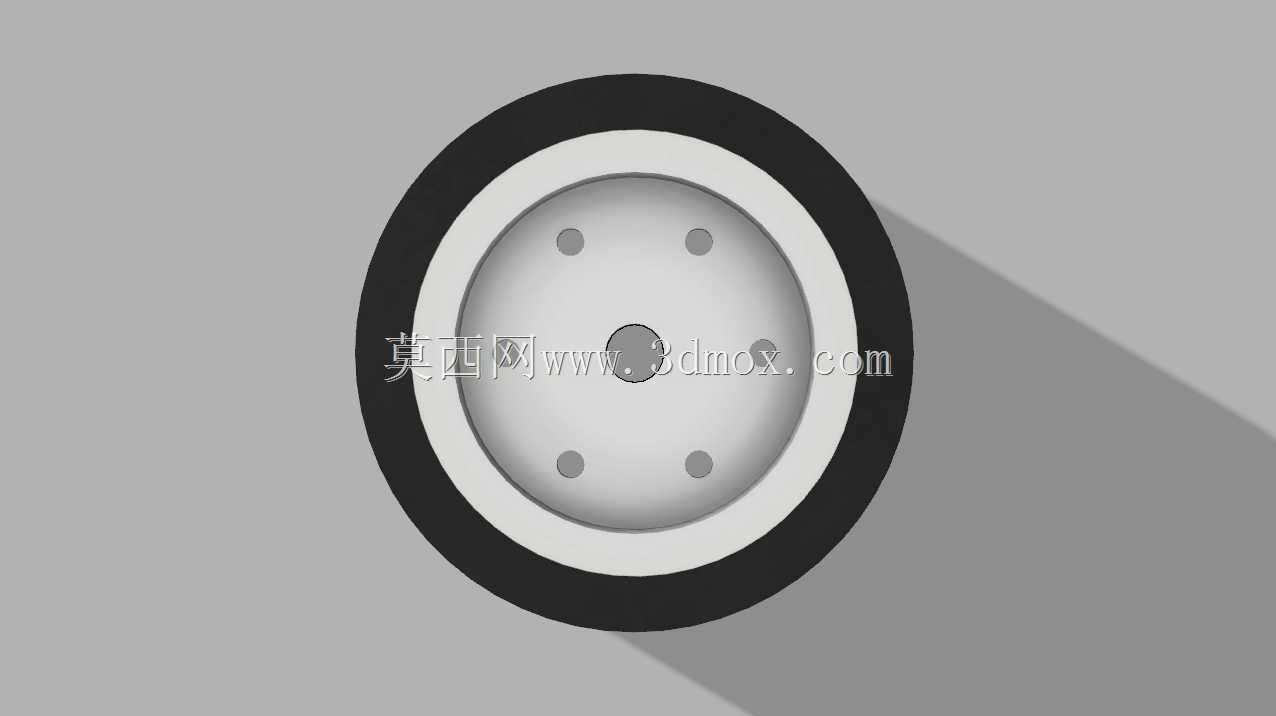

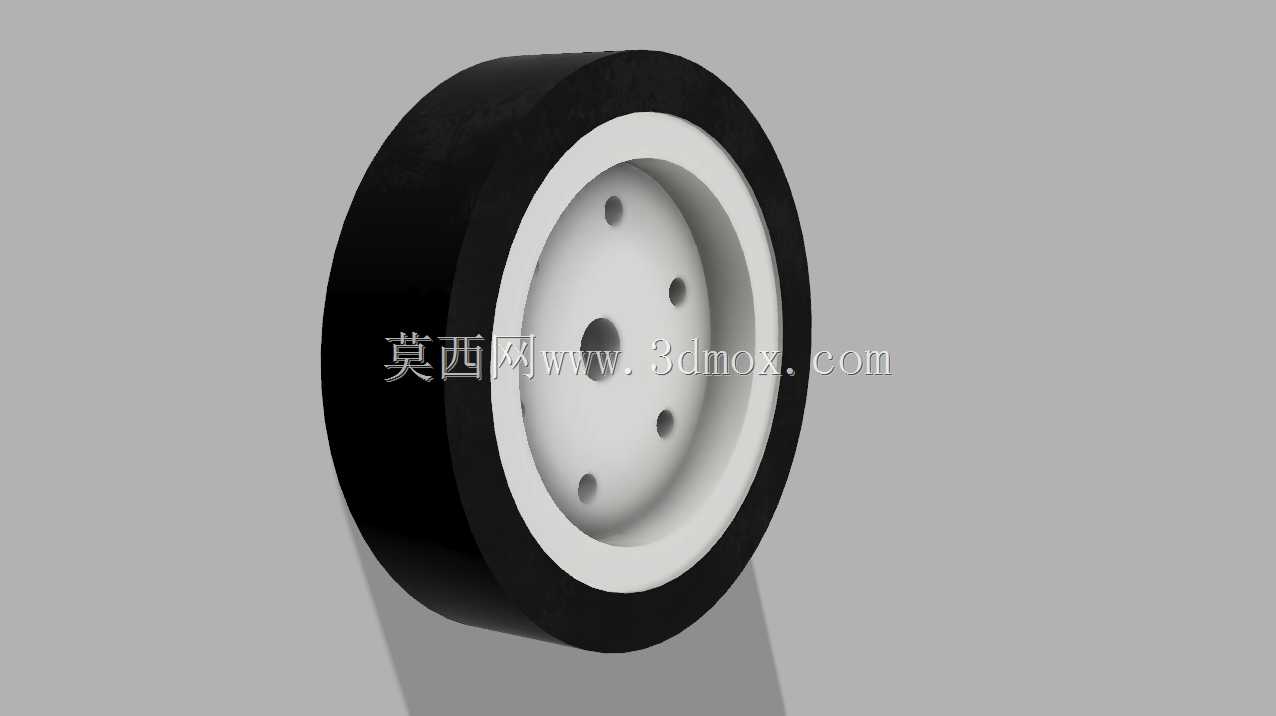

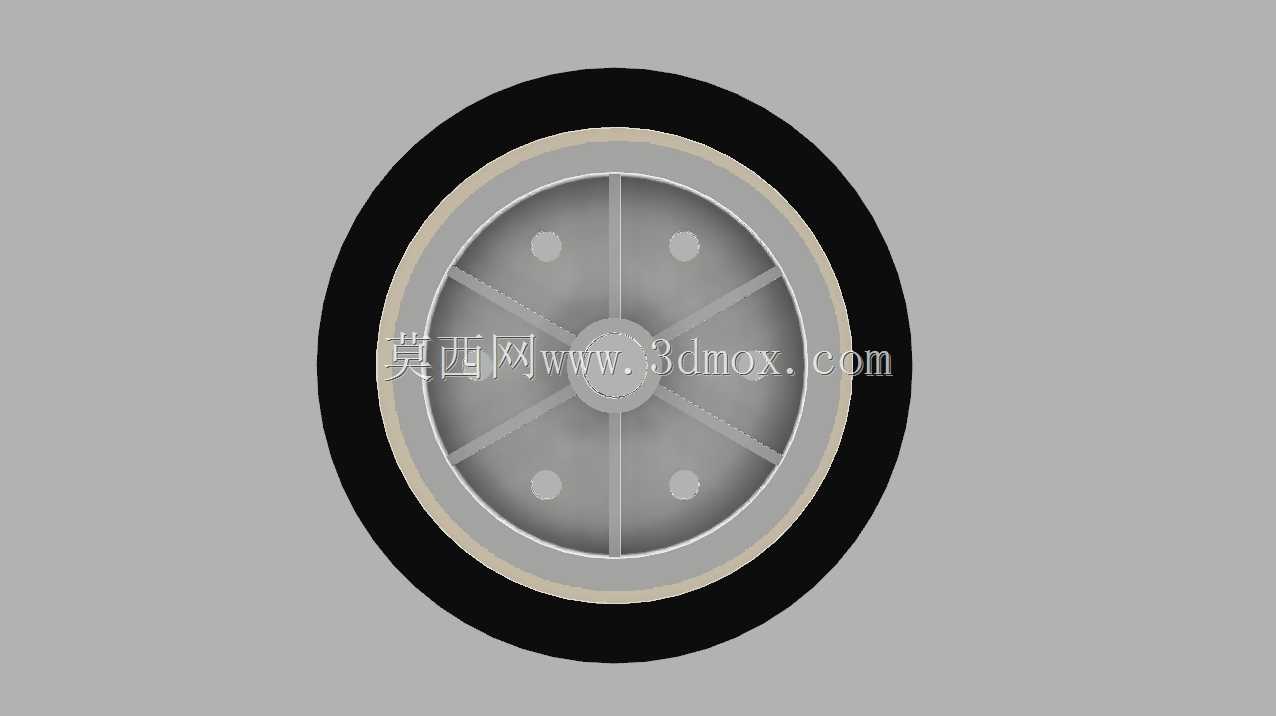

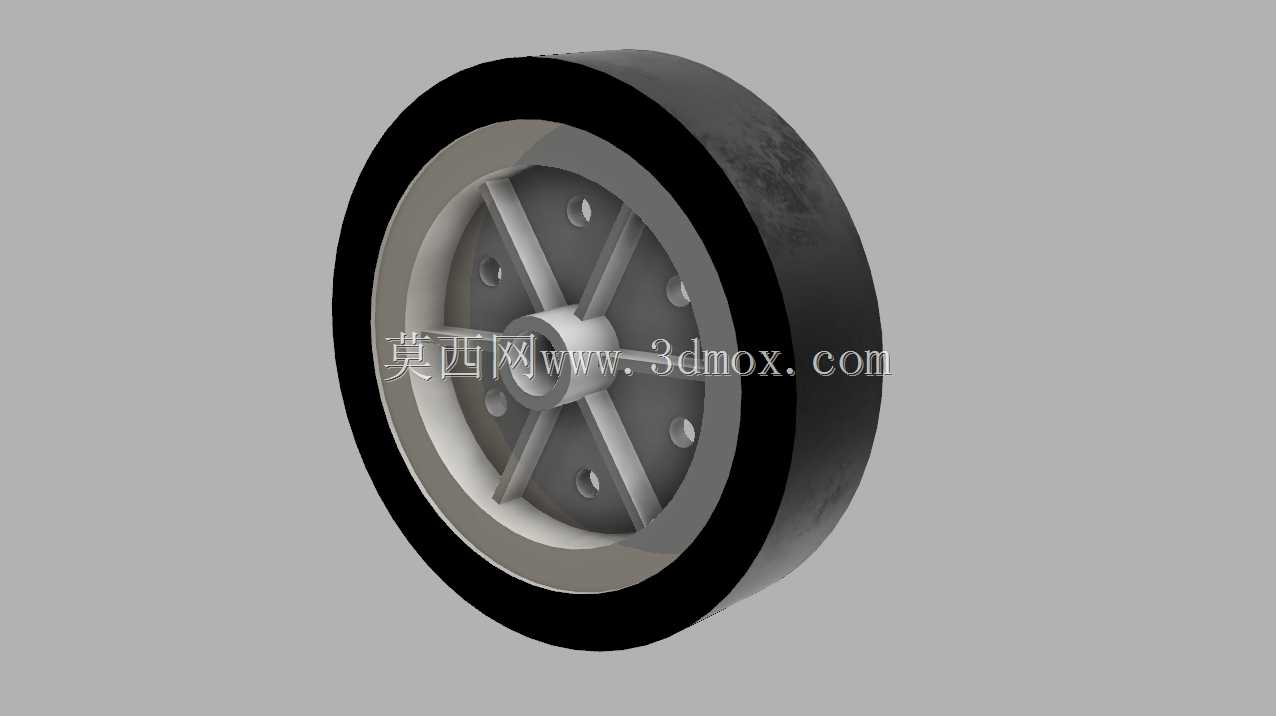

100mm改进型重型HD盘式行走轮结构

这款盘式行走轮主要面向重载移动场景的行走机构配套，常见于车间重载转运台车、AGV重载底盘、自动化生产线移动工位、仓储重型货架移动单元等场景，作为核心行走承载部件使用，可适配多种需要平稳移动、具备防滑需求的工业移动设备。设计阶段优先考虑重载工况下的结构可靠性，轮体采用双层复合结构，外层接触地面的部分选用高摩擦系数的弹性材质，既可以在环氧地坪、水泥地面、钢板地面等常见工业地面上提供足够的抓地力，避免启动、制动时出现打滑偏移，也能缓冲行走过程中遇到的微小凸起、接缝带来的冲击，降低震动向设备上部传递，保护设备上搭载的精密元器件不受震动损伤。内层轮毂部分采用刚性材质加工，保证轮体在额定负载下不会出现过度形变，维持转动精度，避免长期重载使用后出现轮体偏摆、转动卡滞的问题。安装连接端设计了6个均匀分布的连接孔，可直接与配套的防滑轮毂、联轴器进行对接，安装时无需额外加工转接法兰，能有效缩短装配周期，孔位的节圆直径经过精准校核，与同规格标准轮毂的安装孔位完全匹配，互换性较强，现场维护更换时可直接替换同规格旧轮，不需要调整周边安装结构。尺寸参数上，轮体内径即安装轴孔尺寸为11mm，可适配对应直径的连接轴，轮体外径为100mm，这个尺寸兼顾了行走时的越障能力与设备整体的安装高度，不会因为轮径过大导致设备重心过高影响稳定性，也不会因为轮径过小导致越障能力不足，遇到地面小颗粒、接缝时容易卡滞。节圆直径为47.5mm，安装孔围绕轴孔均匀分布在这个直径的圆周上，受力均匀，重载运行时每个连接孔承受的载荷一致，不会出现单个孔位应力集中导致的连接失效问题。轮体边缘做了圆弧过渡处理，一方面可以避免轮体转动时剐蹭周边安装架，另一方面在设备发生轻微碰撞时，圆弧面可以引导轮体滑开，减少碰撞冲击力对轮体和安装结构的损伤，同时也能降低轮体边缘磕碰掉块的概率，延长使用寿命。在实际选型搭配时，可直接与对应规格的防滑轮毂组合使用，组成完整的行走轮组，适配单轮额定负载范围内的各类移动设备，转动过程中轮体与轮毂的配合面经过公差优化，不会出现相对滑动，动力传递效率稳定，无论是无动力的从动轮使用场景，还是带驱动的主动轮使用场景，都能保持稳定的运行状态。
