带编码器行星减速混合伺服步进电机

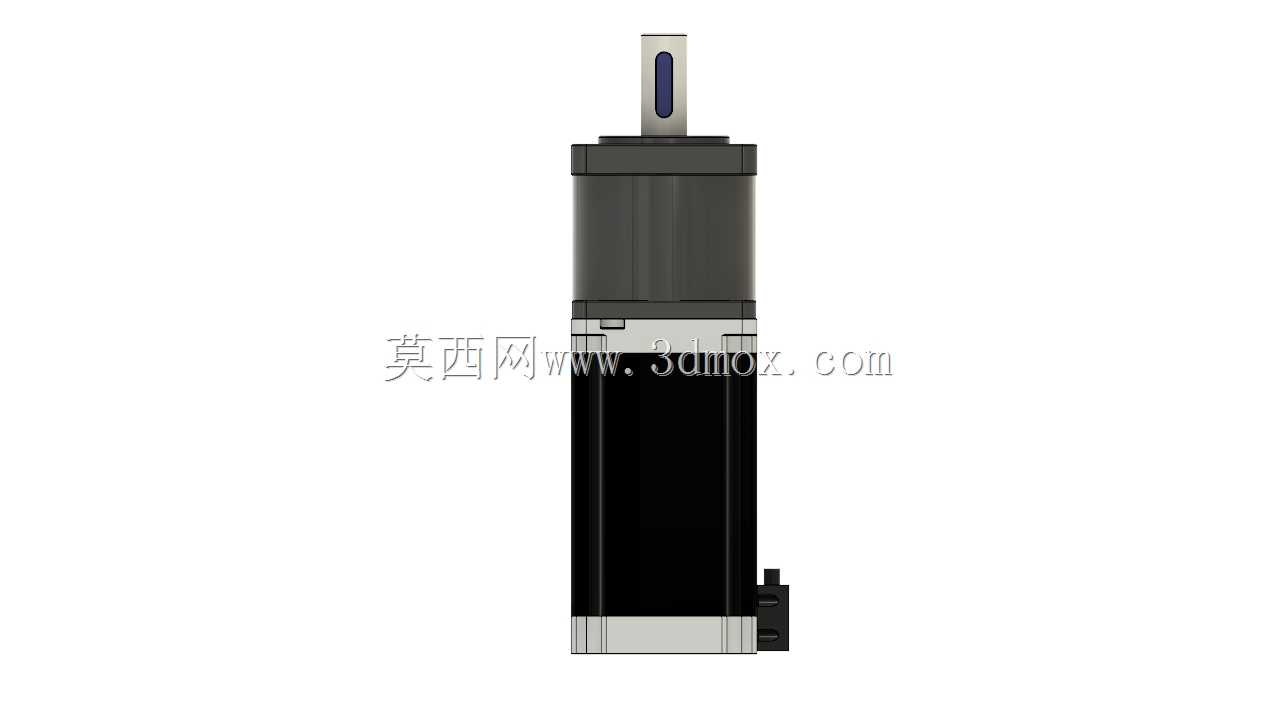

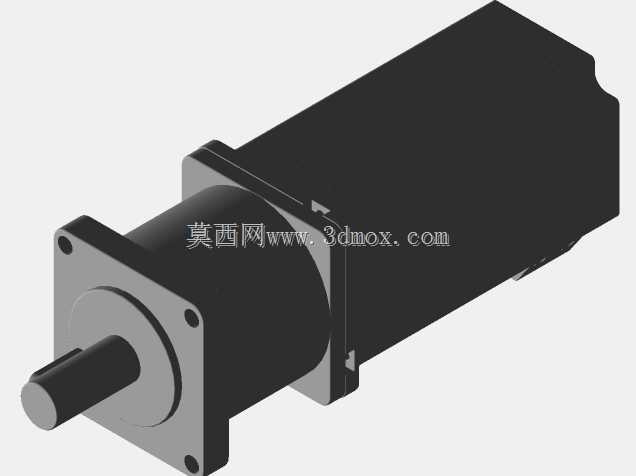

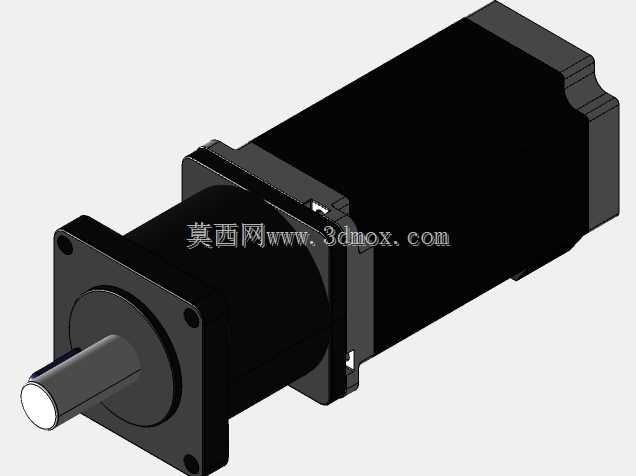

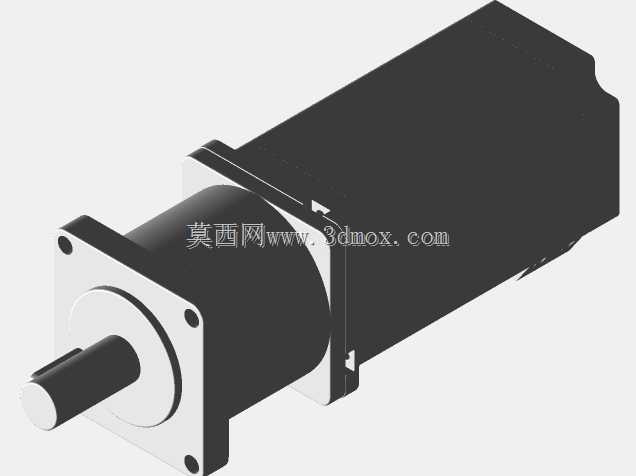

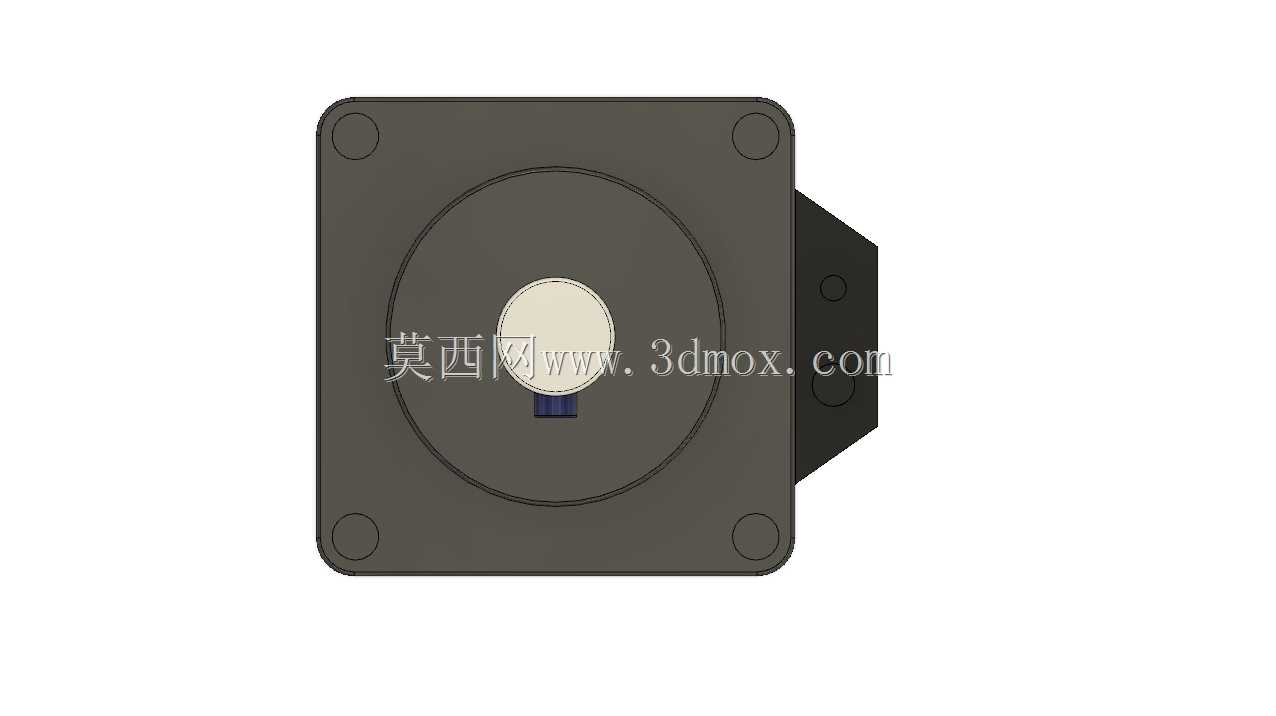

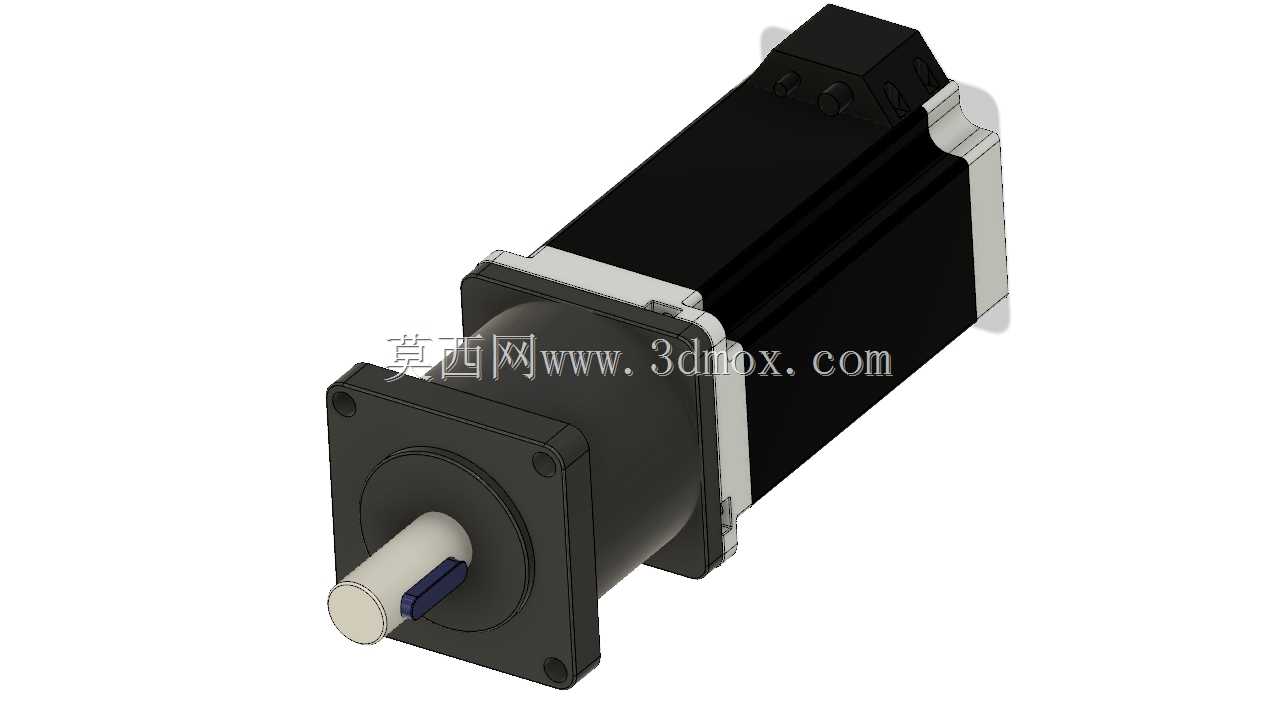

这款集成行星减速结构的混合伺服动力单元，是中小型自动化传动场景中极具实用性的动力执行部件，常被应用于数控雕刻机进给轴、小型自动化装配线分度机构、3D打印设备高精度送料模组、桌面级机械臂关节驱动、电子元器件贴装工位位移平台等对输出扭矩、停转精度、低速平稳性有综合要求的场景，能够在紧凑安装空间内替代传统“步进电机+独立减速器+外置编码器”的分体式传动方案，大幅缩减设备传动部分的装配空间与调试工作量。从实际用途来看，该动力单元可在开环步进易出现丢步的中低速重载工况下，通过内置编码器实时反馈转子位置，配合伺服驱动实现闭环位置控制，既保留了步进电机低速扭矩充足、成本可控的优势，又具备伺服系统响应快、定位精度高、无累计误差的特点，搭配1:10减速比的行星齿轮箱，能够将电机原生输出扭矩放大十倍左右，可直接驱动需要较大输出力的负载，省去额外的扭矩放大传动环节。在功能特性上，该单元将混合式步进电机本体、行星减速齿轮组、位置编码器做了一体化集成设计，输出轴端采用标准DIN 6885键连接结构，终传动轴直径为14mm，能够与市面上绝大多数标准规格的同步轮、联轴器、传动法兰直接适配，无需额外做轴径转接加工；行星齿轮箱采用内齿圈与输出端法兰一体化的结构设计，齿轮啮合间隙控制在极小范围内，正反转切换时的回程空程小，能够满足频繁换向的传动工况需求；编码器集成在电机尾端，直接采集电机转子的实时位置信号，不会因为减速齿轮的间隙影响位置反馈精度，可有效避免负载波动导致的丢步、过冲问题。从设计思路来看，这款产品针对传统分体式传动方案装配同轴度难保证、整体结构冗长的痛点，将三个核心功能模块做了同轴串联集成，电机输出轴直接与行星齿轮箱的太阳轮连接，省去了中间联轴器环节，既提升了传动刚性，又缩短了整体轴向尺寸；安装法兰采用Nema 23标准安装尺寸，安装孔位与市面上常规57系列步进电机完全通用，用户在对原有设备做升级改造时，无需修改原有安装板的孔位设计，可直接替换原有动力部件，降低设备改造成本。在外形与安装边界上，该动力单元整体为同轴圆柱结构，前端方形安装法兰的边长为57mm，法兰端面上的安装孔呈对角分布，输出轴从法兰中心伸出，键槽沿轴向开设在输出轴侧面，用户在设计安装结构时，只需预留出对应法兰尺寸的安装平面，保证输出轴与负载输入端的同轴度在允许范围内，同时预留出电机本体的径向散热空间即可，无需额外设计复杂的支撑结构，整体安装门槛低，适配性强。
