增量式光电旋转编码器结构设计

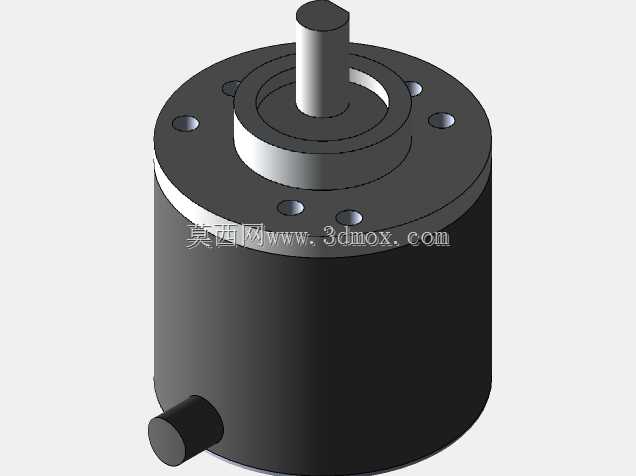

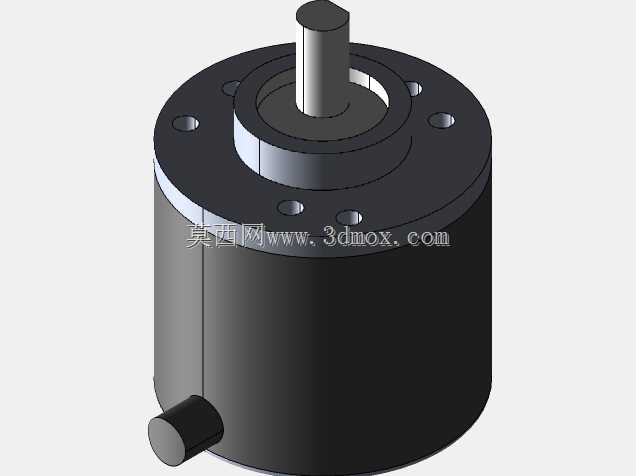

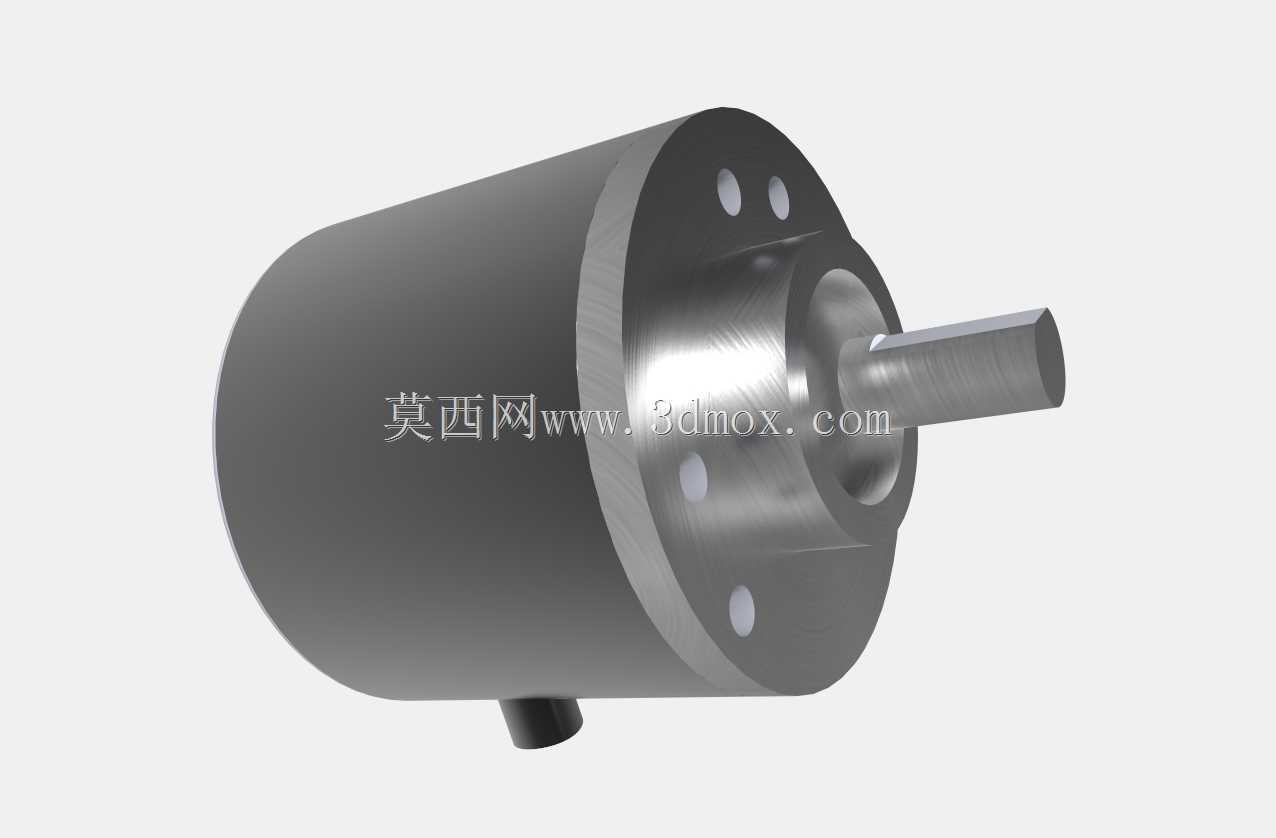

这款旋转编码器的结构设计，首先围绕工控场景的安装适配性做了考量，日常在数控进给轴位置反馈、步进电机闭环控制、自动化生产线工位定位、包装机械送料长度检测这类场景里，这类部件都是核心的位置速度反馈单元，设计时首先要兼顾不同安装面的适配需求。从外形结构来看，主体采用圆柱形金属壳体，法兰端面上预留了均匀分布的安装孔位，能够直接适配常规的设备安装面板，伸出的主轴采用标准轴径设计，可通过联轴器与被测转轴直接连接，尾部出线位置做了径向出线的结构处理，避免轴向安装空间不足时线缆弯折干涉的问题，整体安装边界紧凑，不会占用过多设备内部的排布空间。设计思路上优先考虑了工业现场的防护需求，壳体采用一体化金属加工结构，接缝位置做了贴合处理，能够阻挡车间环境里的切削碎屑、粉尘进入内部码盘区域，主轴与壳体的配合位置预留了密封件安装槽位，可适配常规的油封结构，避免切削液、润滑油渗入内部影响光电元件的正常工作。功能特性层面，这类增量式编码器通过内部码盘的光栅刻线，将转轴的角位移转换为脉冲信号输出，能够为控制系统提供实时的转速、位置反馈数据，支撑设备完成精准的位置闭环控制，相比开环控制方案，搭配这类编码器的进给系统能够有效降低丢步误差，提升设备的运行定位精度。在结构细节处理上，法兰安装面做了精加工平面处理，保证安装时与设备面板的贴合度，避免长期运行出现同轴度偏差导致的主轴磨损，主轴伸出长度做了适配性设计，既能够满足常规联轴器的安装夹持需求，也不会因为轴伸过长导致运行时出现径向跳动，内部的码盘固定结构做了减震设计，能够缓冲设备运行时的振动冲击，避免码盘松动导致的信号输出异常。实际选型适配时，这款结构的编码器可以直接替换同安装尺寸的同类型产品，不需要对设备安装位做二次加工改造，三维结构完整还原了各部件的装配关系，能够直接用于设备整体装配的干涉检查，也可以作为安装工装设计的参考依据，在做设备布局设计时，可以直接调取模型排布安装位置，核对线缆走向、联轴器匹配、安装孔位对位的相关细节，减少实际装配时出现的尺寸不匹配问题。
