带手动操作按钮的L298N电机驱动器外壳结构

项目分类:3D模型 发布时间:2021-09-27 ID:289005
  • 带手动操作按钮的L298N电机驱动器外壳结构
  • 带手动操作按钮的L298N电机驱动器外壳结构
  • 带手动操作按钮的L298N电机驱动器外壳结构
  • 带手动操作按钮的L298N电机驱动器外壳结构
  • 带手动操作按钮的L298N电机驱动器外壳结构
  • 带手动操作按钮的L298N电机驱动器外壳结构
  • 带手动操作按钮的L298N电机驱动器外壳结构
  • 带手动操作按钮的L298N电机驱动器外壳结构

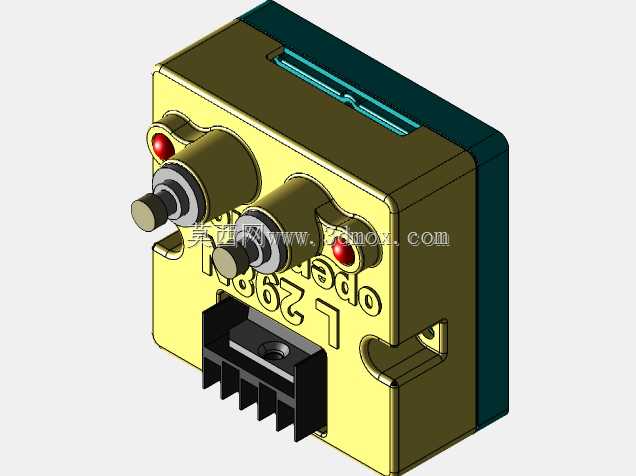

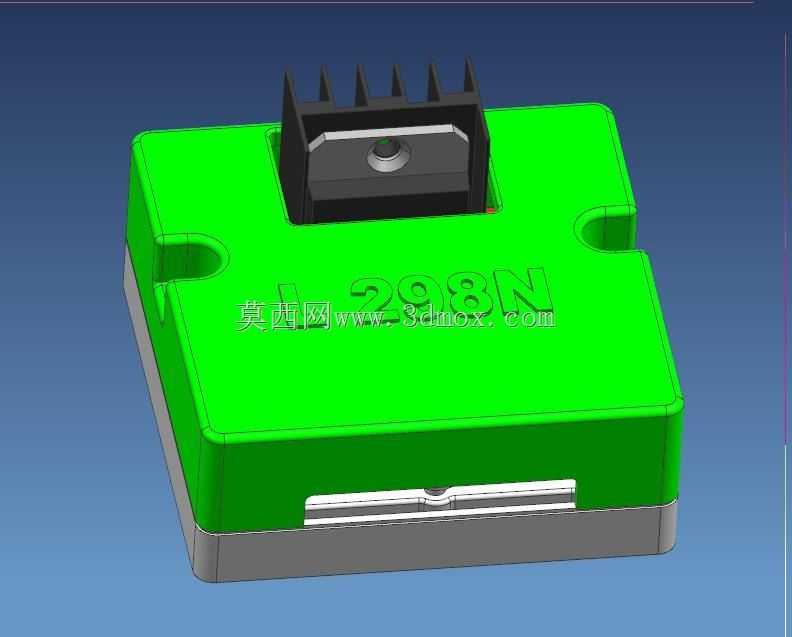

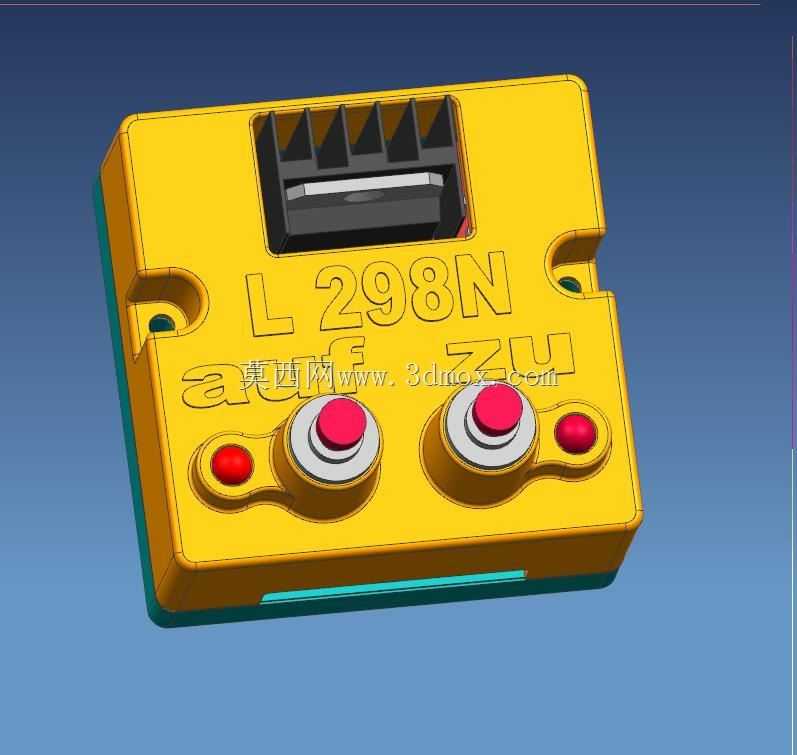

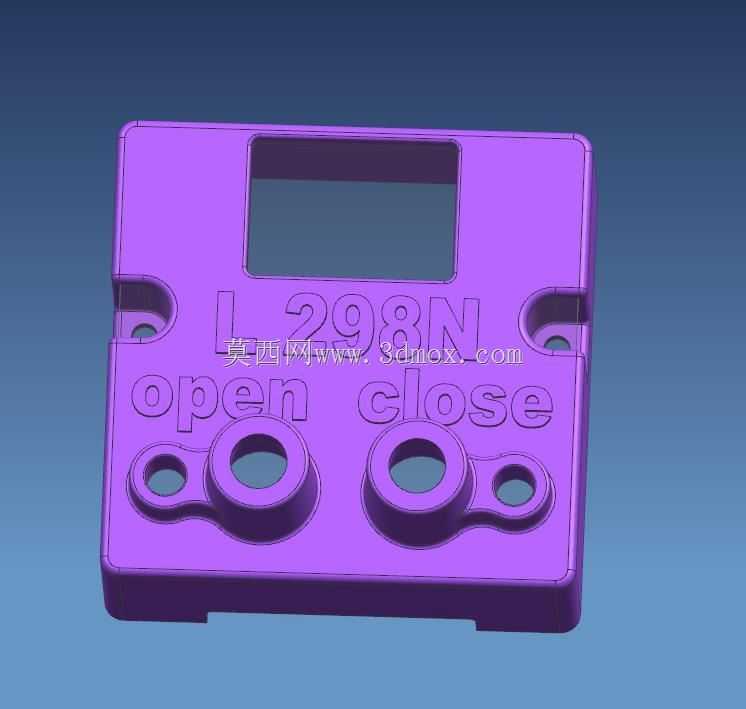

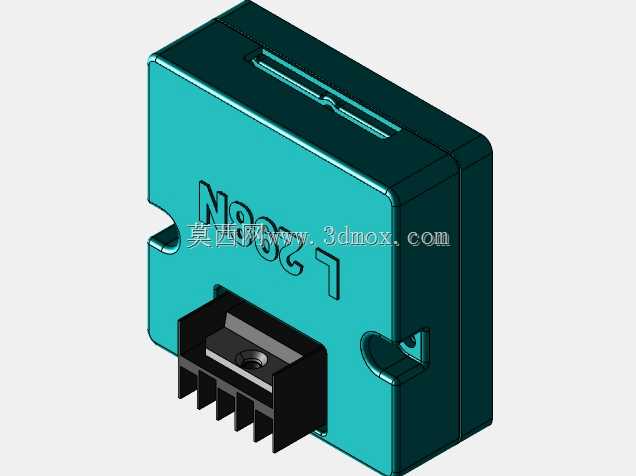

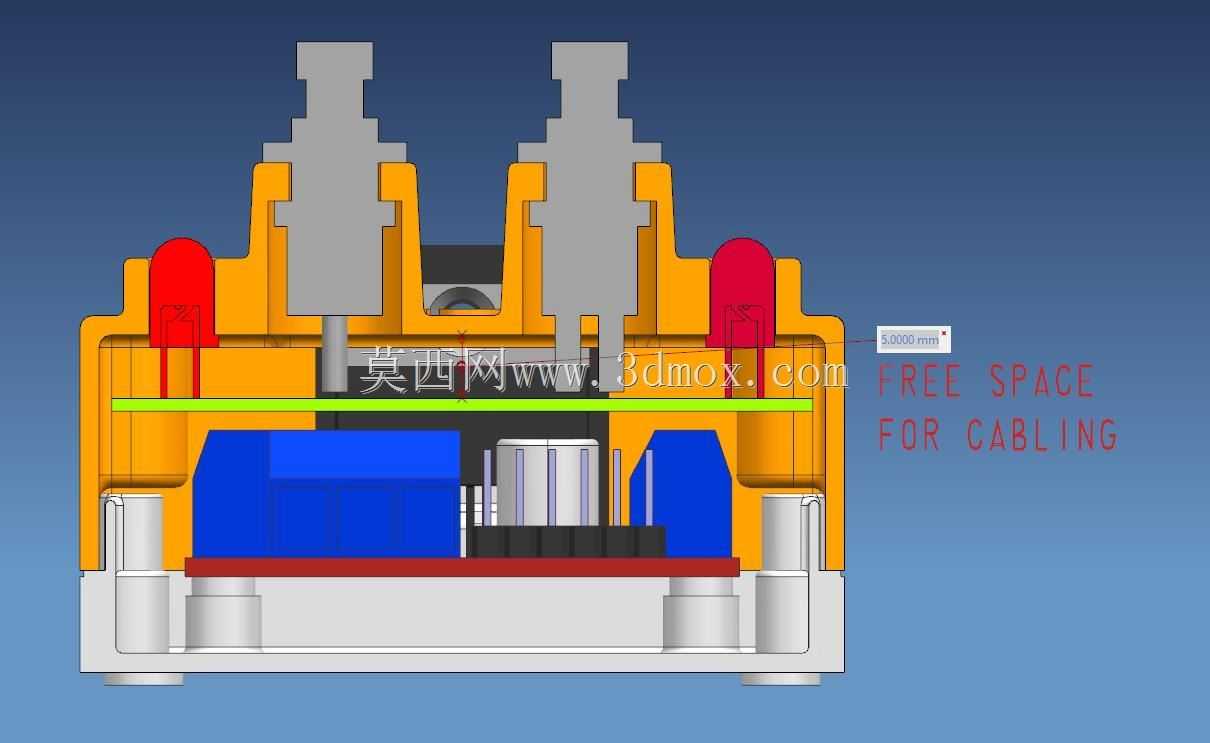

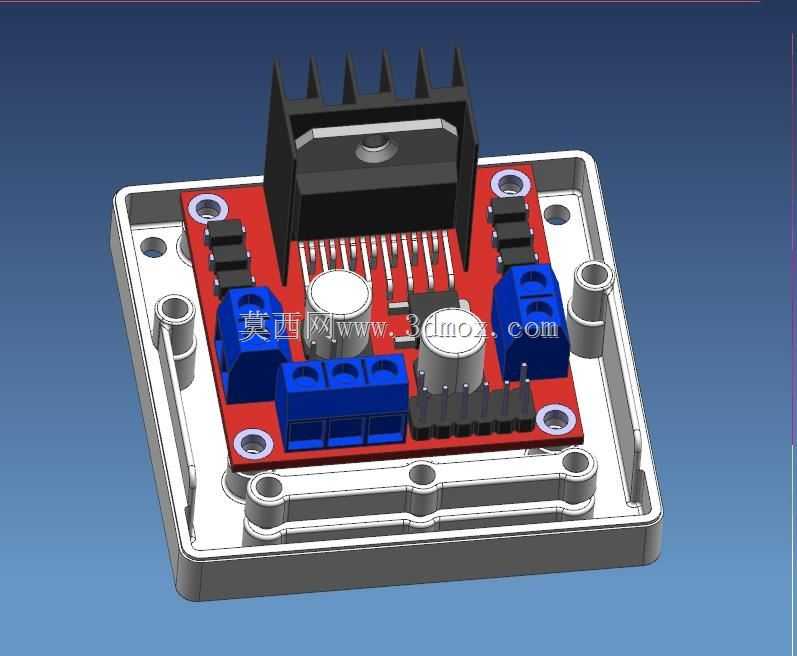

这款L298N电机驱动器的外壳结构,在小型自动化设备、教学实验平台、智能小车、小型机械臂的驱动控制场景中适配性极强,主要用于承载L298N驱动核心电路,同时兼顾电路防护、散热与手动操作的实际需求。从实际使用场景来看,这类带外壳的驱动模块常被安装在设备电控舱的预留安装位,或是小型移动机器人的底盘安装面,外壳上预留的手动操作按钮可以在设备调试阶段脱离上位机直接完成电机正反转、启停的基础测试,大幅降低现场调试的接线复杂度,不用额外外接临时操作按钮就能完成基础动作验证。设计过程中首先考虑了驱动芯片的散热需求,外壳顶部预留了专门的散热片安装位,能够直接贴合驱动芯片的发热面,将工作过程中产生的热量通过外置散热片导出,避免长时间大电流工作时芯片过热触发过温保护,影响设备连续运行稳定性。外壳主体采用上下扣合的结构形式,下壳边缘设置了定位卡槽,上壳对应位置做了卡扣限位,装配时不需要额外打胶或者过多螺丝固定,就能实现上下壳体的紧密贴合,既方便生产阶段的快速组装,也便于后期维护时拆开壳体检查内部电路状态。壳体两侧设计了内凹的走线让位槽,电机动力线、电源输入线、控制信号线可以从侧边槽位引出,不会出现壳体扣合时压线、夹线的问题,同时走线方向可以根据实际安装位置灵活调整,适配不同设备的布线走向。外壳表面做了平整的标识区域,能够直接丝印引脚定义、接线标识,现场接线时不需要额外查阅说明书就能快速对应接线端口,减少接线错误的概率。安装边界方面,壳体底部做了平直的安装基准面,四个角预留了沉头安装孔位,可以直接通过M3螺丝固定在设备的安装板上,安装孔的间距适配通用的洞洞板、型材安装板的孔距标准,不需要额外做转接板就能完成固定。壳体的边角做了圆角过渡处理,避免安装调试过程中尖锐边角划伤操作人员,同时也能减少设备移动过程中磕碰对外壳造成的崩边损伤。顶部的散热片安装位做了定位凸台,散热片装配时可以直接卡入凸台定位,不需要额外调整位置就能保证散热片与芯片表面完全贴合,保证导热效率。手动操作按钮的位置设置在壳体正面的易操作区域,按钮周围做了凸起的防护围边,避免设备安装或者运输过程中误触按钮触发电机动作,引发安全隐患。壳体内部做了多道限位筋,能够直接卡住内部的PCB板,不需要额外打螺丝就能将电路板固定在壳体内,避免设备震动时电路板移位导致接线松脱。
